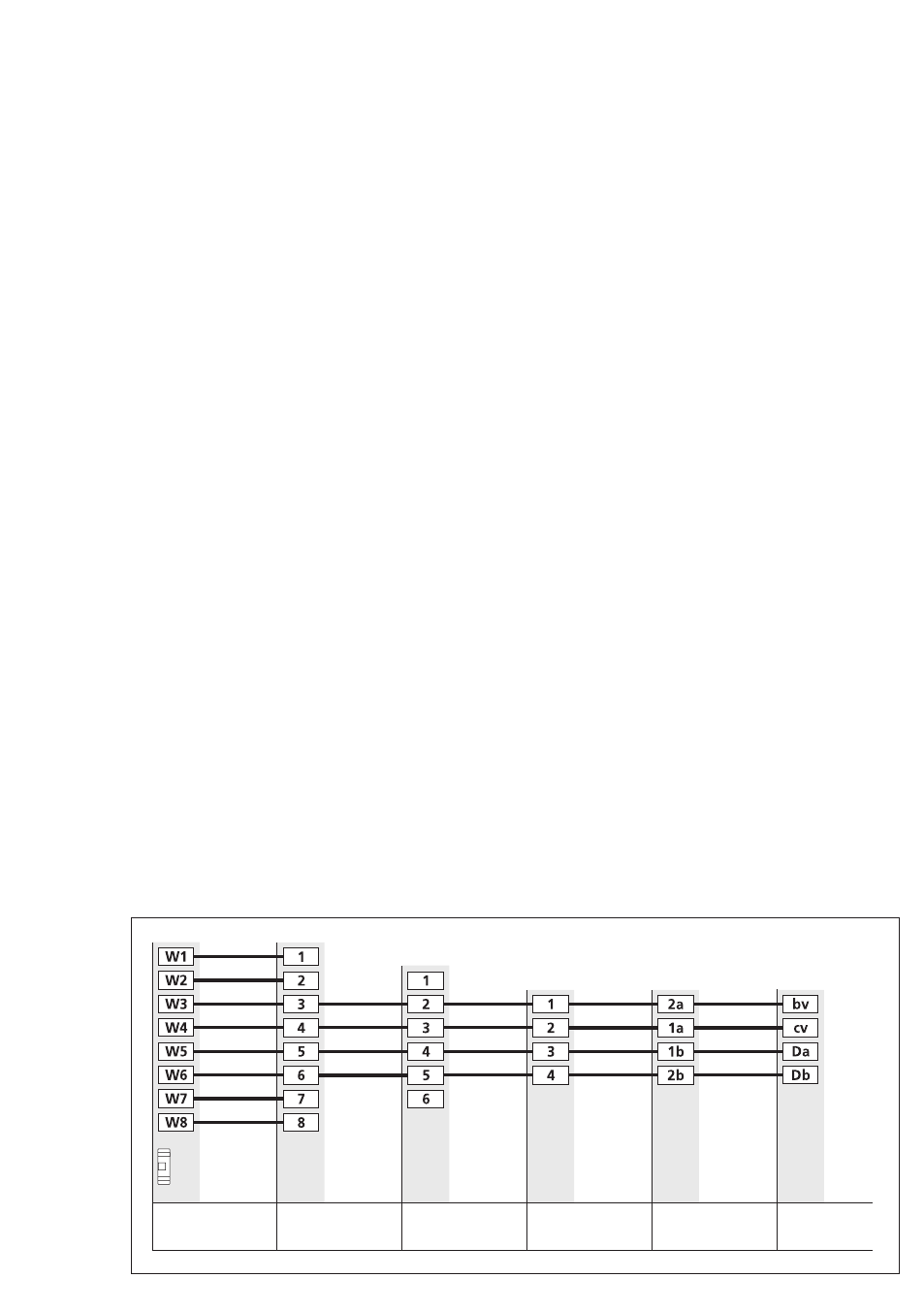

ZWA 640-0
UAE
8-polig
UAE
6-polig
UAE
4-polig
IAE
8-polig
Siedle Vario-Bu
s
Вызов через дисплейный
модуль вызова
Принцип работы
Вызов и разговор между дверной
панелью вызова и присоединен-
ными внутренними шинными
устройствами. Набор шинных
телефонов через дисплейный
модуль вызова. Выбор имен в
алфавитной последовательности.
Ведущийся разговор не может
быть подслушан с других шинных
телефонов. Кнопка отпирания
двери для функции отпирания
двери, кнопка освещения для
функции включения света.
Присоединение кнопки этажного
вызова (ERT) для вызова от квар-
тирной двери. Возможен выбор
различных звонковых мелодий
для вызова от домовой двери,
квартирной двери или внутрен-
него вызова. Возможно присо-
единение дальнейших шинных
телефонов или шинных аппаратов
громкой связи к шине In-Home без
использования принадлежностей.
Дополнительные функции
• Внутренняя речевая связь
между внутренними шинными
устройствами возможна только в
пределах магистрали.
• Возможны функции переклю-
чения и управления с помощью
шинных коммутационных модулей
BSM/BSE/BEM 650-…, можно
запрограммировать ответное
сообщение на внутренних шинных
устройствах Comfort.
• Возможно шинное вто-
ричное сигнальное устройство
BNS 750-…
• Параллельный наружный и
этажный вызов
Могут одновременно вызываться
до 4 BTS/BFS/BTC/BFC 850-… С
помощью принадлежности парал-
лельного включения в приборах
BTC/BFC 850-… это число может
быть увеличено до макс. 8.
Возможно только в пределах
магистрали.
Дальнейшая информация приве-
дена на стр. 84
• Возможен целенаправленный
набор дверной панели вызова
с помощью дополнительных неза-
нятых кнопок.
Указания
a) Прибор BNG 650-… может
обеспечивать питание 1 устрой-
ства отпирания двери и макс. 20
шинных кнопочных модулей
со светодиодной подсветкой
BTM 650-01, -02, -03 и -04. При
более чем 20 шинных кнопочных
модулей требуется дополни-
тельный прибор TR 603-…
• Нагрузка контакта отпирания
двери в шинном блоке питания
BNG 650-… макс. 15 В ~, 30 В =,
2 A.
• Нагрузка контакта включения
света в шинном блоке питания
макс. 15 В ~, 30 В =, 2 A.
b) Устройство отпирания двери
12 В перем. тока, использовать не
менее 20 Ом (например,
T
Ö 615-…).
Дальнейшая информация приве-
дена на стр. 82
• Потребляемый ток шинного
кнопочного модуля 20 мА на
зажиме b/c.
c) Длина провода от внутреннего
шинного устройства до кнопки
этажного вызова ERT макс. 50 м.
f) Программирование имен осу-
ществляется с помощью ПК под
ОС Windows через интерфейс
программирования PRI 602-…
На нем должно быть установ-
лено программное обеспечение
PRS 602-…
