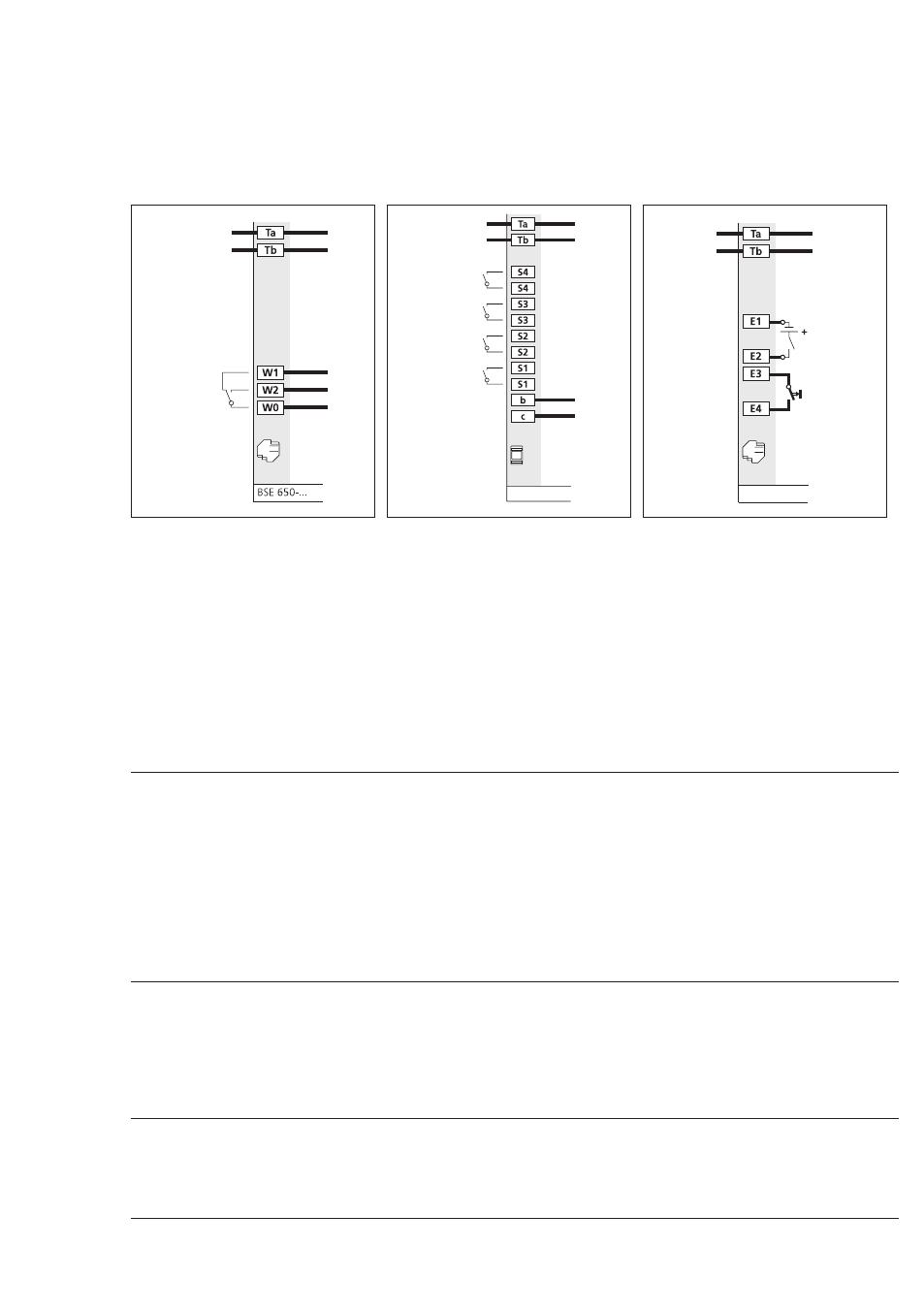

8 Дополнительные функции
Переключение и управление
Узел переключения
Модуль переключения
Входной модуль
In-Home: Audio
250 В ~ / 6 A
BSM 650-…
In-Home: Audio
макс.
24 В ~ / DC
2 A
Электропитание
12 В ~
BEM 650-…
In-Home: Audio
Контакт
нулевым
потенциалом
обеспечиваем
ых заказчиком
Управление
4 - 30 В пост.
тока, 10 мА
Область применения
1 переключающий контакт, например,
для следующих функций:
- Включение наружного освещения
- Открытие ворот гаража
- Освещение лестничной клетки
- Возможен монтаж в коробке
55/70-го размера
- На внутренних шинных устройствах
Comfort возможны функции переклю-
чения с ответным сообщением
- Потребители 230 В перем. тока
могут быть включены напрямую
Область применения
4 рабочих контакта, например, для
следующих функций:
- Включение наружного освещения
- Открытие ворот гаража
- Освещение лестничной клетки и т. п.
- Монтаж на шине
Область применения
Оптическое ответное сообщение
о коммутационных состояниях,
например:
- Открытые ворота гаража,
- Cообщение о неисправности ото-
пления
- Для активирования прибора BSE/
BSM 650-…
- Возможен монтаж в коробке
55/70-го размера
Должность
• Переключатель ВКЛ/ВЫКЛ
• Таймер с диапазоном от 0,4 секунды
до 19 минут 59 секунд (состояние при
поставке)
• Переключаемая функция с двумя
состояниями (изменение состояния
при каждом нажатии кнопки)
• Контакт вспомогательного сигнала
для дополнительного звонка
• Электропитание по шине In-Home
Должность
• Таймер с диапазоном от 0,4 до
12 секунд, переключение дополни-
тельного устройства отпирания двери
или ворот
• Контакт вспомогательного сигнала
для дополнительного звонка
Должность
• Активирование функций переклю-
чения/управления в пределах шины
Siedle In-Home
• Поступление извещений в пределах
шины Siedle In-Home
• Электропитание по шине In-Home.
Активирование посредством
• кнопок управления шинных теле-
фонов
• кнопки освещения или вызова
дверной панели вызова
• шинного входного модуля
BEM 650-…
Активирование посредством
• кнопок управления шинных теле-
фонов
• кнопки освещения или вызова
дверной панели вызова
• шинного входного модуля
BEM 650-…
Активирование посредством
Кнопка с нулевым потенциалом или
напряжение 4–30 В пост. тока
Программирование
Базовые функции переключателя/
таймера путем ручного программи-
рования, другие функции только с
помощью BPS 650-…
Программирование
Ручное программирование или с
помощью BPS 650-…
Программирование
Функция может быть запрограммиро-
вана только с помощью программы
BPS 650-…
Электропитание
Электропитание 12 В перем. тока от
прибора BNG 650-… или трансформа-
тора TR 603-…
