7
Одномагистральная система с функциями интеркома
Строение с функцией интер-
кома
С помощью шинного аппарата
громкой связи BFC 850-… систему
внутренней коммуникации в
здании можно дополнить ком-
фортными функциями.
• Внутренний вызов с функцией
обратного вызова
• Автоматический прием разго-
вора при внутреннем вызове
• Внутренний групповой вызов
(макс. 8 аппаратов)
• Циркулярное оповещение
(*только при наличии дополни-
тельного питания и принадлеж-
ностей)
Для функции интеркома
«Оповещение» в каждом
шинном аппарате громкой связи
BFC 850-… должна быть уста-
новлена принадлежность. Она
обеспечивает непосредственное
питание шинного аппарата
громкой связи напряжением
постоянного тока.
С помощью шинного аппарата
громкой связи можно вести
разговоры, не снимая трубку. С
шинного аппарата громкой связи
могут вызываться как аппараты
без трубки, так и аппараты с
трубкой. Функции интеркома воз-
можны только в пределах маги-
страли. Дверные вызовы имеют
приоритет перед внутренними
разговорами.
Для использования функций
интеркома требуется программи-
рование системы с помощью ПК.
Электропитание
Центральным элементом маги-
страли является сетевой блок
питания, который управляет всей
работой системы. К нему присое-
диняются шинные жилы.
*) Дополнительное питание с
помощью блока питания или
блока питания видеосистемы тре-
буется только при циркулярном
оповещении или параллельном
вызове с более чем 2 абонентами.
Материал для линий электро-
питания
Для монтажа могут быть исполь-
зованы телефонные или слабо-
точные провода:
J-Y(St)Y Провода попарно
скрученные, экраниро-
ванные
CAT Сетевой кабель
A2Y(St)2Y Телефонный заземля-
ющий кабель
YR Слаботочный провод,
диаметр жилы 0,8 мм
Монтаж шины In-Home при
использовании J-Y(ST)Y должен
выполняться на одну пару жил,
при использовании YR-провода -
на 2 соседние жилы. При исполь-
зовании J-Y(ST)Y возможность воз-
мущающих воздействий меньше.

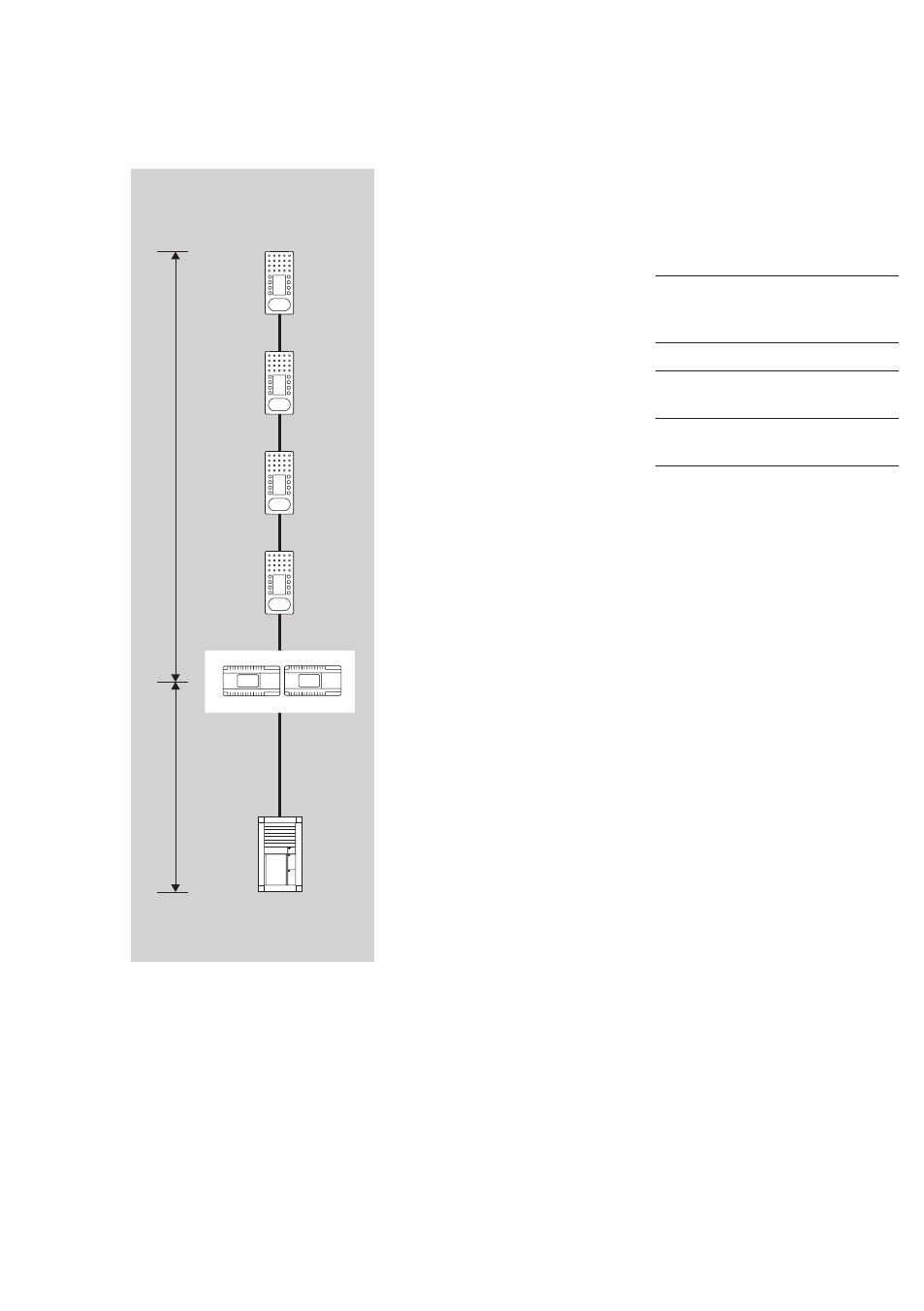

Длина проводов
Проводниковый материал J-Y(ST)Y
или
YR-провод с диаметром 0,8 мм:
• макс. 300 м от шинного блока
питания до самой удаленной
дверной панели вызова
• макс. 300 м от шинного блока
питания до самой удаленного
шинного телефона.
Проводниковый материал J-Y(ST)Y
или
YR-провод с диаметром 0,6 мм:
• макс. 150 м от шинного блока
питания до самой удаленной
дверной панели вызова
• макс. 150 м от шинного блока
питания до самой удаленного
шинного телефона
В пределах магистрали разре-
шается прокладывать не более
1500 м инсталляционного кабеля.
макс. 300 м
макс. 300 м
