В отступление от стандартных
схем, устройство отпирания
двери может активироваться
различными способами. Шинный
блок питания BNG/BVNG 650-…
имеет контакт отпирания двери,
который замыкается при каждом
нажатии кнопки отпирания двери.
На дверных громкоговорителях
BTLM 650-… и BTLE 050-… также
находится контакт отпирания
двери, который замыкается только в том случае, если перед
этим звонили в соответствующий
дверной громкоговоритель. Если
в системе имеется несколько
дверных громкоговорителей, то
для отпирания дверной панели
вызова используются оба кон-
такта. В общем случае должны
использоваться высокоомные
устройства отпирания двери,
чтобы обеспечить максимально
возможную эксплуатационную надежность/дальность действия.
Используйте устройства отпи-
рания двери Siedle или устройства
отпирания двери на 12 В ~ с
полным сопротивлением не менее
20 Ом.
Область применения
Наружные дверные панели вызова
Контакт отпирания двери (контакт
T
ö) на шинном блоке питания
включается при каждом нажатии
кнопки отпирания двери.
Преимущества
• Защита от манипуляция, предот-
вращение доступа извне
• Всего 4 жилы к дверной панели
вызова
Недостатки
• Должна быть выполнена про-
водка от устройства отпирания
двери до распределителя
• Возможен монтаж только при 1
дверной панели вызова на маги-
страли
• При наличии нескольких
дверных панелей вызова такой
монтаж не возможен
8 Дополнительные функции
Активирование устройства отпирания двери
Область применения
Наружные дверные панели вызова
Используются контакт отпирания
двери на шинном блоке питания и
контакт отпирания двери в дверном
громкоговорителе. Оба контакта вклю-
чаются при каждом нажатии кнопки
отпирания двери.
Преимущества
• Защита от манипуляция, т. к. предот-
вращается доступ извне
• Даже при нескольких дверных
панелях вызова в одной системе
устройство отпирания двери с защитой
от манипулирования
• Принцип монтажa возможен и при
наличии нескольких дверей
Недостатки
• Должна быть выполнена проводка
от устройства отпирания двери до
распределителя и до дверного громко-
говорителя
• Требуется 5 жил к дверной панели
вызова

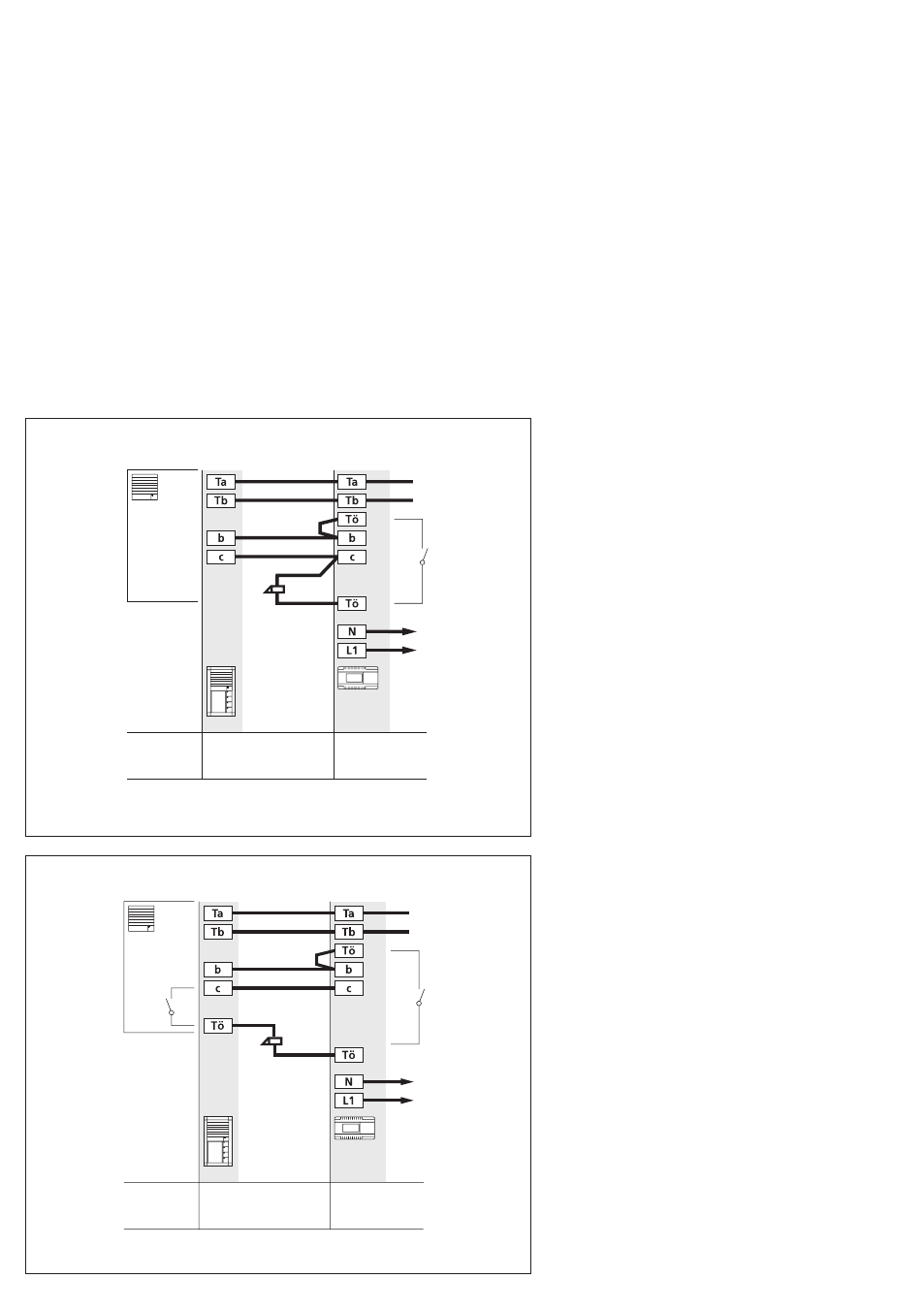

Tö
Siedle Vario
BTLM 650-...
BTM 650-... BNG 650-...
Tö = 12 V AC min. 20 Ohm
230 V AC
BTLM
Потребность
в ппаратах
Tö
Siedle Vario
BTLM 650-...
BTM 650-... BNG 650-...
Tö = 12 V AC min. 20 Ohm
230 V AC
BTLM
Потребность
в ппаратах
