6 Монтаж
Модульная внутренняя панель Jung
SI AI … Внутренняя аудиопанель Артикул
Код товара
SI AM …
Аудиомодуль
SI TM .. 5073
Кнопочный модуль Standard
SI VM ...
SI AM ...
SI TM .. 5093
SI TM .. 5073
TOP
VIDEO
TOP
VIDEO
AUDIO
ERT ETb TbM TbM TaM TaM
TOP
AUDIO
TOP
AUDIO
AUDIO
+M -M
Каждый модуль устанавлива-
ется в коробку для скрытого
монтажа согласно DIN 49073.
Рекомендуется монтаж в глубокой
коробке. Монтаж выполняется с
помощью входящих в комплект
поставки опорных колец.
Монтаж может выполняться в
комбинации или по отдельности,
горизонтально или вертикально.

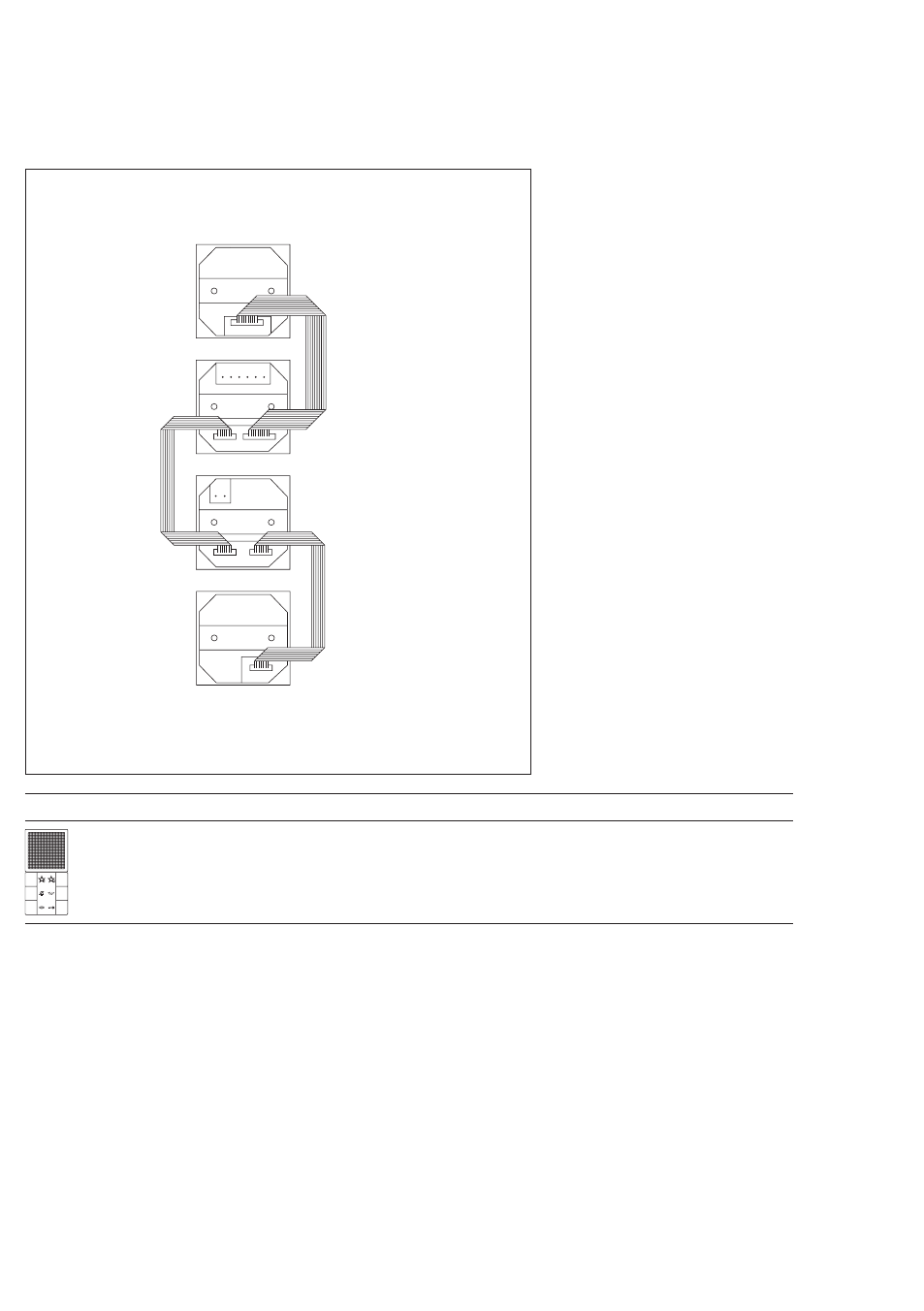

Модули соединяются друг с
другом входящими в комплект
поставки соединительными кабе-
лями.
Присоединение к шине In-Home
выполняется на аудиомодуле.
Кнопочный модуль Universal имеет
разъем для дополнительного
электропитания. Он требуется для
работы видеомодуля, освещения
панели для надписей в кнопочном
модуле Universal и при присо-
единении второго кнопочного
модуля. Может быть присоединен
еще один кнопочный модуль
(Standard или Universal, макс. 2
кнопочных модуля в каждой вну-
тренней панели).
