5
Строение In-Home: Аудио
Базовая прокладка шины In-Home:
Аудио осуществляется в виде
одномагистральной системы. В
пределах этой магистрали про-
водка абонентов осуществляется
на шинные жилы. На одной
магистрали максимально допу-
скается наличие 31 абонента. В
качестве абонентов называются
приборы, которые занимают
адрес в пределах шины (см. обзор
в правой части). Если требуется
более 31 абонента, то создаются
другие магистрали. За небольшим
числом исключений, все приборы
имеют приданный адрес. Может
быть создано до 15 магистралей с
31 абонентом в каждой (теорети-
чески не более 465 абонентов).
Электропитание
Центральным элементом маги-
страли является сетевой блок
питания, который управляет всей
работой системы. К нему присое-
диняются шинные жилы.
Материал для линий электро-
питания
Для монтажа могут быть исполь-
зованы телефонные или слабо-
точные провода:
J-Y(St)Y
Провода попарно
скрученные, экраниро-
ванные
CAT
Сетевой кабель
A2Y(St)2Y Телефонный заземля-
ющий кабель
YR
Слаботочный провод,
диаметр жилы 0,8 мм
Монтаж шины In-Home при
использовании J-Y(ST)Y должен
выполняться на одну пару жил,
при использовании YR-провода -
на 2 соседние жилы. При исполь-
зовании J-Y(ST)Y возможность воз-
мущающих воздействий меньше.

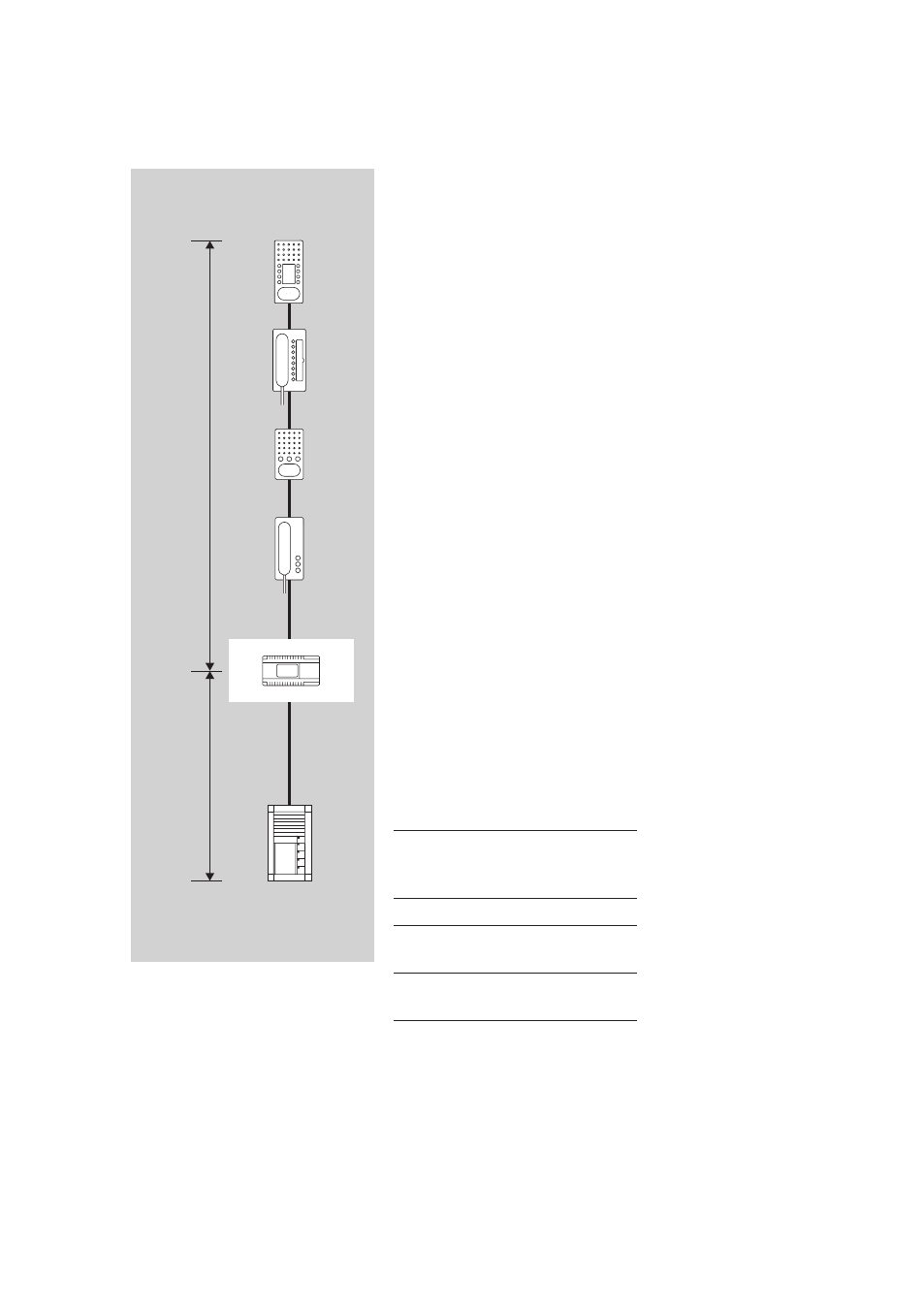

Одномагистральная система
Длина проводов
Проводниковый материал J-Y(ST)Y
или
YR-провод с диаметром 0,8 мм:
• макс. 300 м от шинного блока
питания до самой удаленной
дверной панели вызова
• макс. 300 м от шинного блока
питания до самой удаленного
шинного телефона.
Проводниковый материал J-Y(ST)Y
или
YR-провод с диаметром 0,6 мм:
• макс. 150 м от шинного блока
питания до самой удаленной
дверной панели вызова
• макс. 150 м от шинного блока
питания до самой удаленного
шинного телефона
В пределах магистрали разре-
шается прокладывать не более
1500 м инсталляционного кабеля.
макс. 300 м
макс. 300 м
