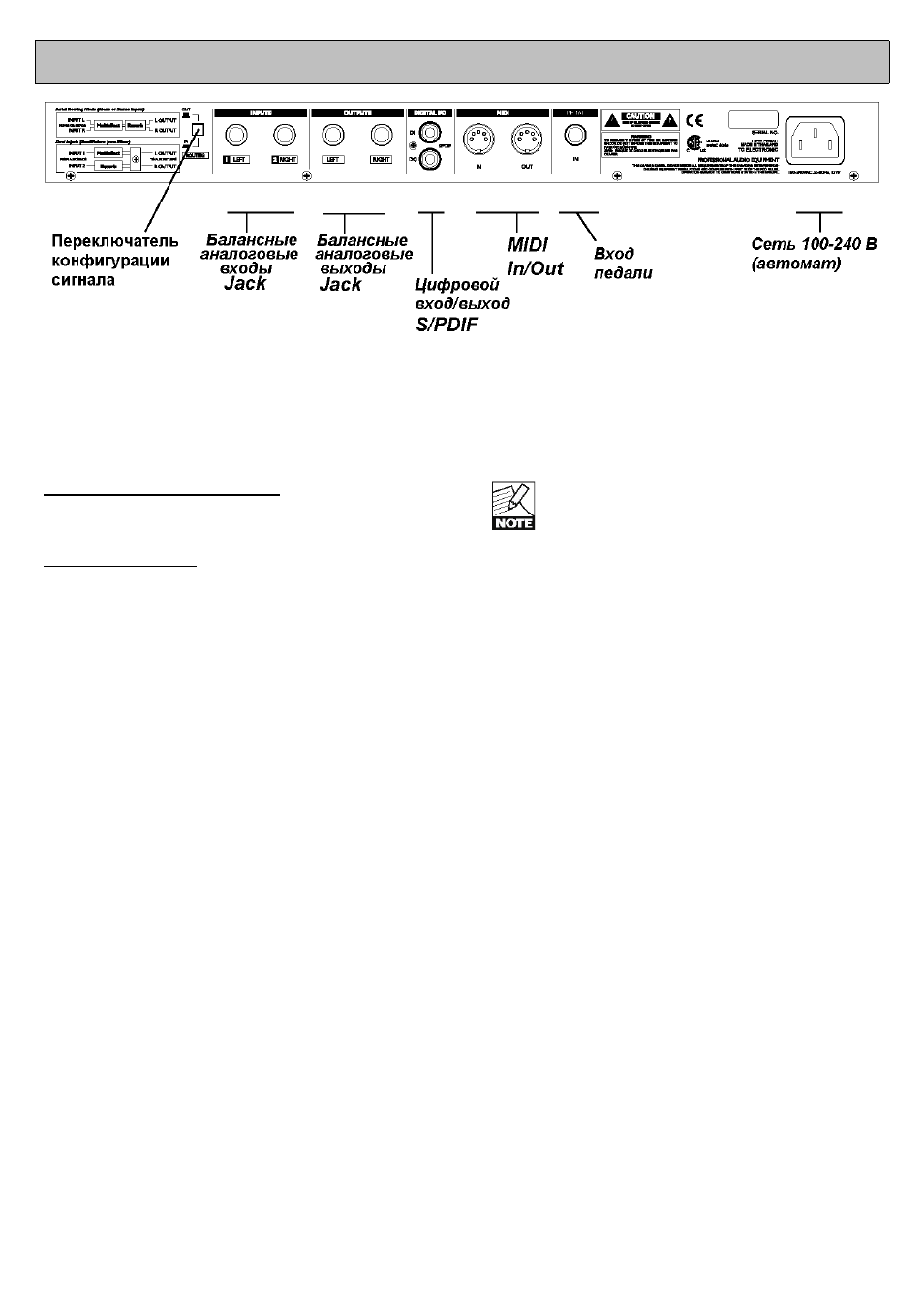

Задняя панель и коммутация
Переключатель Routing (конфигурация
прохождения сигнала)
Переключение
между
конфигурациями Dual
Send/Return (двойной посыл/возврат) и Serial
(последовательная).
Конфигурация Dual Send/Return:
Переключатель в положении IN, горит зеленый
светодиод на лицевой панели.
Конфигурация Serial:
Переключатель
в
положении OUT, зеленый
светодиод на лицевой панели не горит.
Более
подробно
об
этих
конфигурациях
прохождения сигнала написано на стр. 22-23. См.
также варианты установок на стр. 10-15.
Аналоговый вход (Analog Input)
1/4-дюймовые джековые гнезда аналоговых входов.
Для моносигнала используйте левый (Left) вход.
При подключении только левого входа в режиме
двойного
посыла/возврата
входной
сигнал
направляется
как
на
«машина»
мультиэффектов, так и на «машина»
реверберации, и Вы можете использовать
М300 как два независимых устройства эффектов с
общим выходом.
Аналоговый выход (Analog Output)
1/4-дюймовые
джековые
гнезда
аналоговых
выходов.
Педальный вход (Pedal Input)
Педальный вход дает возможность пользоваться
обходом (Bypass) и "отстукивать" общий темп (Global
Tempo)
при
помощи
моментальных
ножных
переключателей. Общий темп может использоваться
для установки времени задержки (Delay).
Подключение осуществляется при помощи 1/4-
дюймового джекового разъема, где Bypass = контакт
«Tip», а Tempo = контакт «Ring».
