ТИПИЧНЫЕ ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ
Подключение и установка М300
Установка и подключение М300 чрезвычайно просты. Тем не менее, важно подключить его сообразно Вашим
потребностям. В целом в установку входит: подключение, выбор одного из двух вариантов конфигурации
прохождения сигнала при помощи переключателя на задней панели и, наконец, установка регулятора MIX на
лицевой панели. Выберите подходящий для Вас вариант из нижеприведенных и следуйте инструкциям.

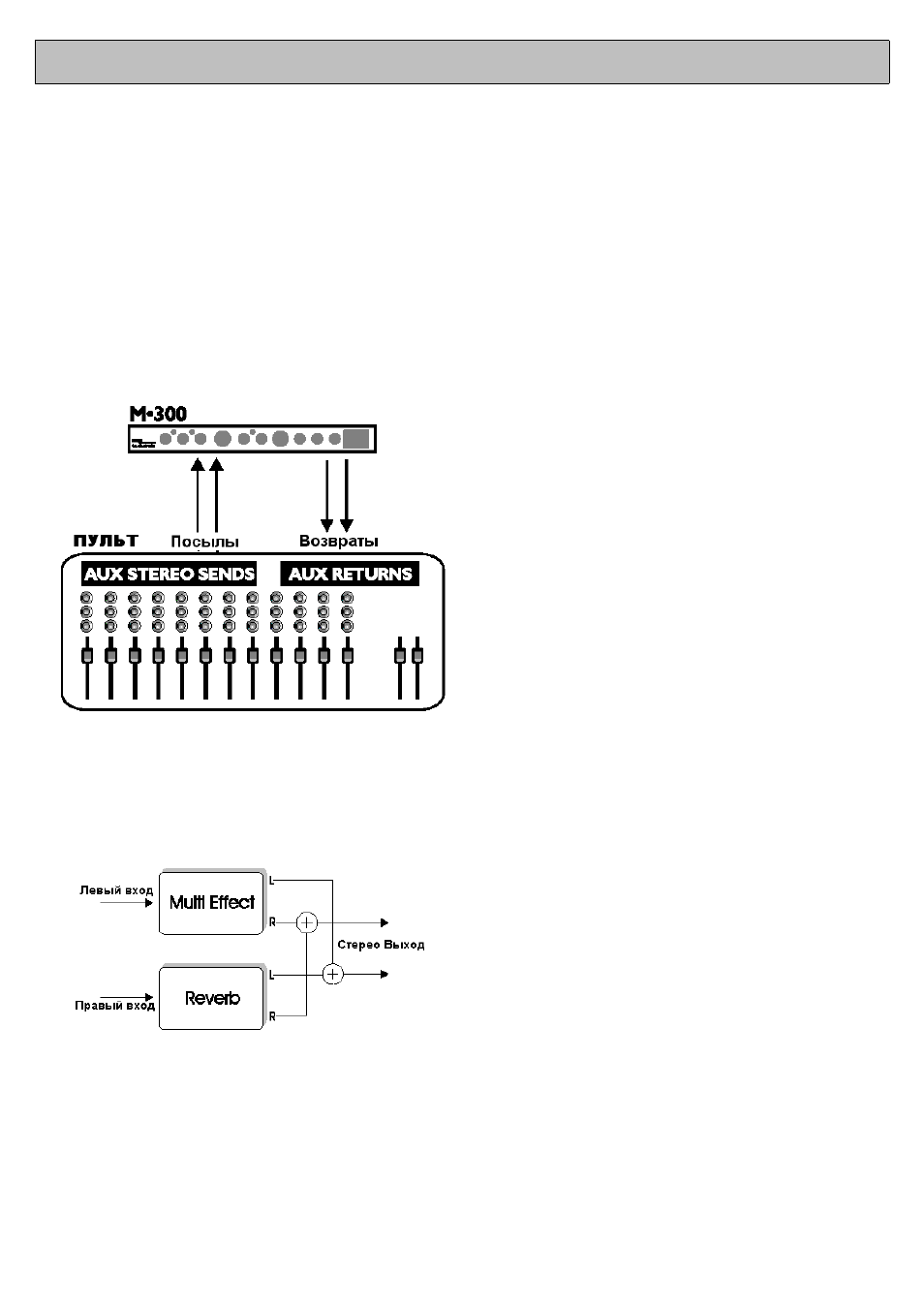

Вариант коммутации
Схема прохождения сигнала
внутри М300
Конфигурация Dual Send/Return
(двойной посыл/возврат)
Эта установка применима к микшерному пульту с
двумя (и более) шинами отборов AUX. В ней две
секции эффектов М300 используются как два
независимых устройства обработки с одним общим
выходом.
y
На задней панели выберите конфигурацию Dual
Send/Return,
установив
переключатель
в
положение IN.
y
Подключите отбор AUX 1 к левому входу М300.
y
Подключите отбор AUX 2 к правому входу М300.
y
Подключите левый (Left) и правый (Right)
выходы М300 к стереогнезду возврата Stereo
AUX L/R шины AUX 1 или шины AUX 2.
y
Установите регулятор MIX в положение 100%,
так как в этой установке через М300 не должен
проходить прямой сигнал.
y
Установите
регулятор
уровня INPUT в
положение "12 часов".
y
Установите регулятор BALANCE в положение
"12 часов".
y
Выберите тип реверберации и алгоритм
эффекта при помощи переключателей на
передней панели.
y
Установите на микшерном пульте уровень
возврата AUX Return приблизительно на 50%.
y
Теперь постепенно увеличивайте уровень
отборов шин Aux Send 1 и 2 для каналов, к
которым требуется применить эффект.
y
Отрегулируйте входной уровень М300, чтобы
светодиодные индикаторы Input на передней
панели горели желтым светом, лишь изредка
загораясь красным.
