Инструкция по эксплуатации TC Electronic m-300
Страница 16
16

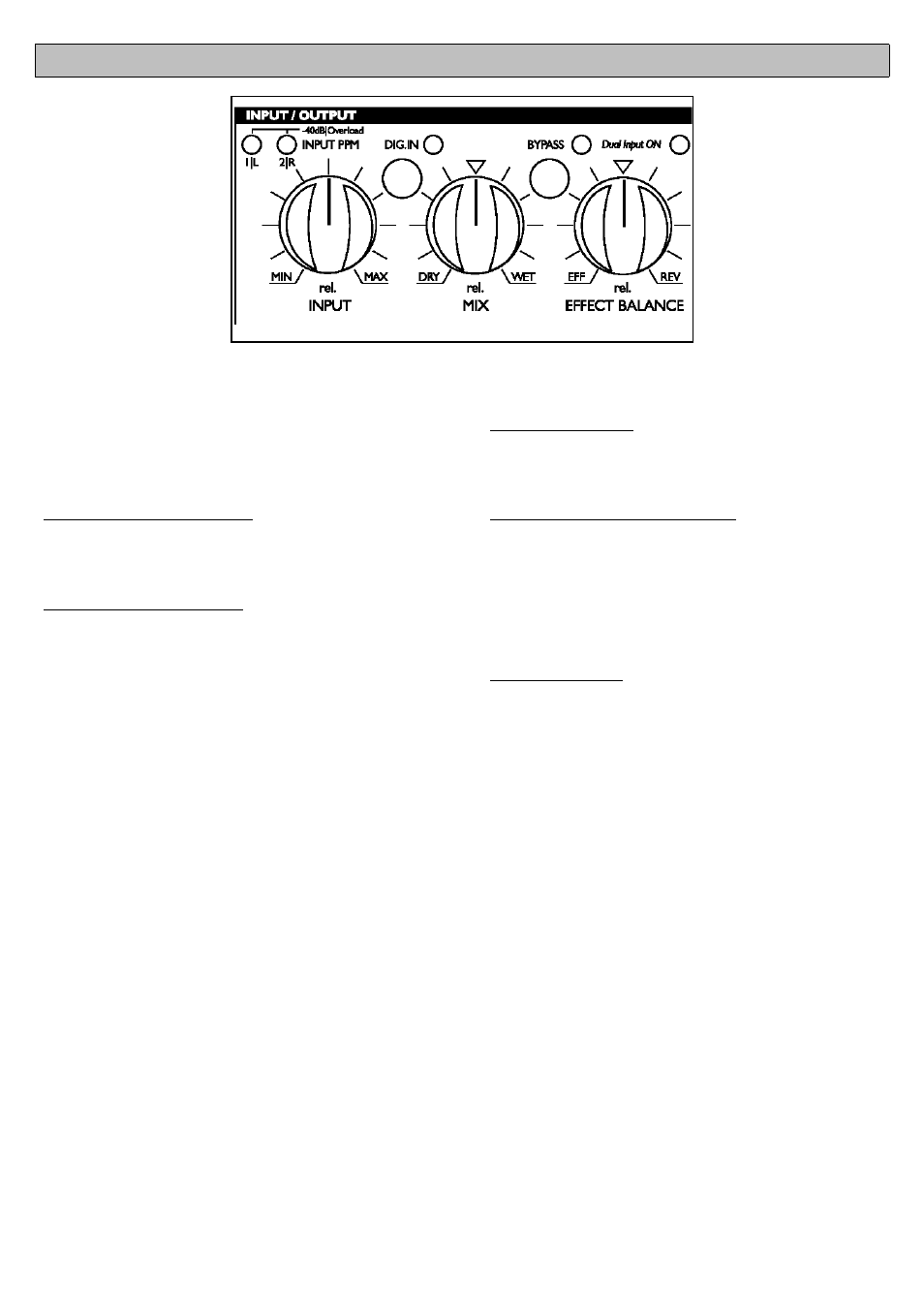

ЭКСПЛУАТАЦИЯ – СЕКЦИЯ ВХОДОВ-ВЫХОДОВ (INPUT/OUTPUT)
Вход (Input)
Эта ручка регулирует входной уровень как
аналогового, так и цифрового входов. Для
достижения оптимальных показателей М300 очень
важно правильно установить входной уровень.
Диапазон аналогового входа
Против часовой стрелки:
-10 дБ
Центр:
0 дБ
По часовой стрелке:
+14 дБ
Диапазон цифрового входа
Против часовой стрелки:
-18 дБ
Центр:
0 дБ
По часовой стрелке:
+6 дБ
Светодиоды 1/L - 2/R INPUT
Трехцветные светодиодные индикаторы.
Зеленый:
для поступающего сигнала имеется
запас по перегрузке.
Желтый:
достижение оптимальных
показателей.
Красный:
должен лишь изредка загораться на
абсолютных пиках входного сигнала.
Ручка INPUT регулирует уровень как для левого, так
и для правого входных каналов. Если между
уровнями каналов имеется существенная разница,
необходимо
настроить
выход
устройства,
подключенного ко входу М300.
DIG. IN
М300 снабжен как аналоговыми, так и цифровыми
входами. Цифровой вход типа S/PDIF, подключение
осуществляется при помощи кабелей RCA.
Для подключения/отключения цифрового входа
нажмите кнопку DIG. IN.
Зеленый светодиод рядом с кнопкой DIG. IN будет
указывать на следующие ситуации.
Светодиод не горит
Цифровой выход отключен (Off). М300 обрабатывает
только сигнал, поступающий на аналоговые входы, с
внутренней частотой дискретизации 44,1 кГц.
Светодиод горит зеленым цветом
М300 правильно синхронизирован с входным
цифровым сигналом. М300 работает от внешнего
генератора
тактовой
частоты.
Возможна
синхронизация на частоте дискретизации 44,1 кГц и
48 кГц - наиболее часто используемых частотах
дискретизации. Так, частота дискретизации обычного
компакт-диска - 44,1 кГц.
Светодиод мигает
Если выбран цифровой вход, но не поступает
цифровой сигнал, или же он поврежден, М300
автоматически
переключается
на
работу
с
использованием внутреннего генератора тактовой
частоты и аналоговым операциям. Однако М300
будет ожидать поступления цифрового сигнала на
цифровой вход S/PDIF, что указывается мигающим
светодиодным индикатором. Если Вы хотите
остаться в аналоговом режиме работы, нажмите
кнопку DIG. IN, и светодиодный индикатор
перестанет мигать.
Светодиод DUAL S/R On
Если этот светодиодный индикатор горит зеленым
цветом, это означает, что на задней панели при
помощи переключателя ROUTING выбран режим
двойного посыла/возврата (Dual Send/Return).
Более подробно о режиме Dual Send/Return см. стр.
22-23.
