ТИПИЧНЫЕ ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ
Вариант коммутации
Вариант коммутации
Гитарная система
М300 используется, как процессор мультиэффектов,
последовательно подключенный к ревербератору.
Вариант, если нужно добавить реверберации к сигналу,
уже обработанному одним из мультиэффектов. На

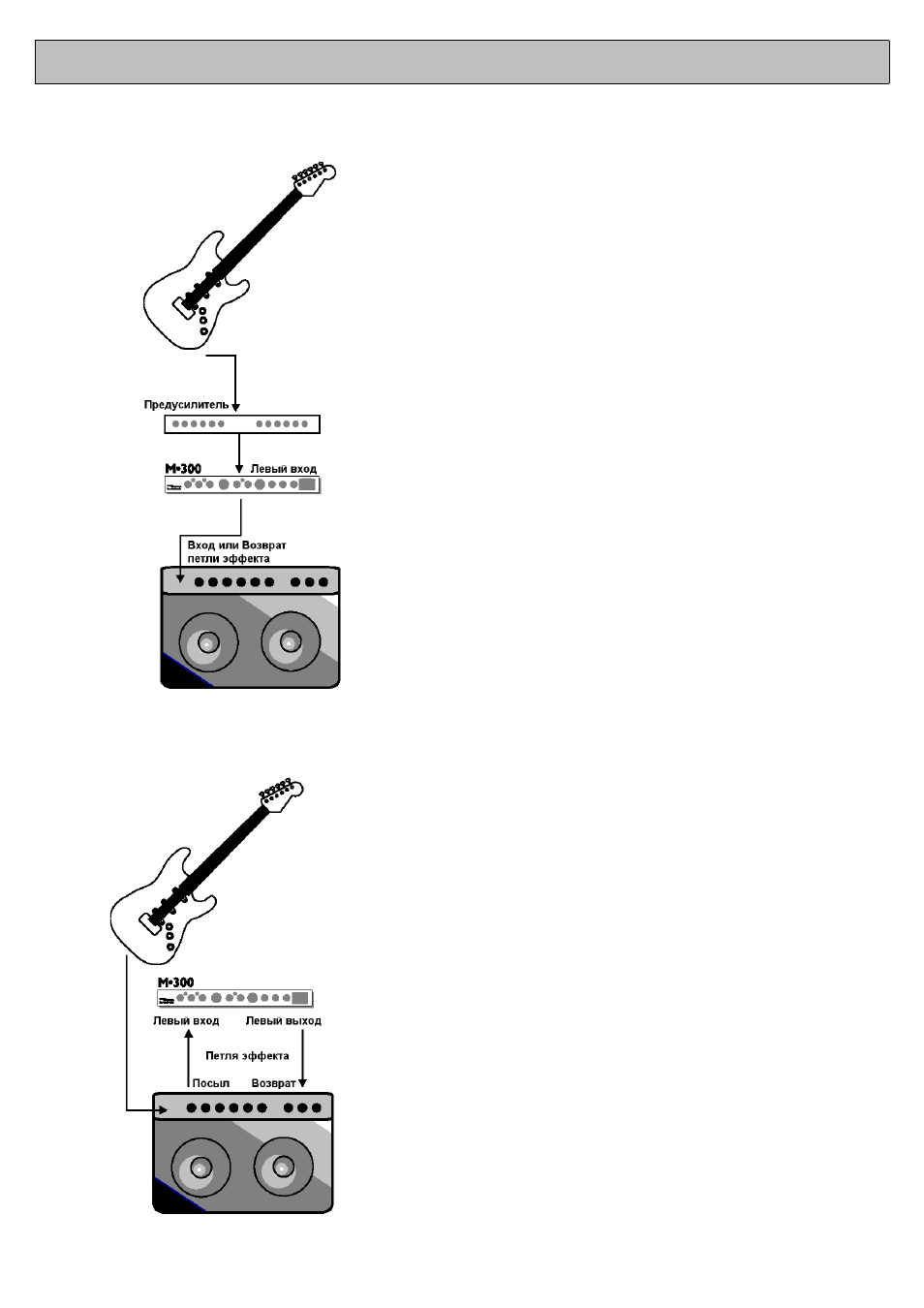

рисунке показана типичная гитарная система.
y
Установите переключатель Routing (задняя панель) в
положение OUT.
y
Подключите гитару ко входу (Input) предусилителя.
y
Подключите выход (Output) предусилителя к левому
(Left) входу М300.
y
Подключите левый выход (Output) М300 ко входу
усилителя. Используйте обычный вход, или возврат (Return)
на петле эффектов (effect loop) при использовании комбо.
Если
Вы
пользуетесь
усилителем
мощности
и
громкоговорителями, пользуйтесь обычными входами.
y
Установите регулятор уровня INPUT в положение "12
часов".
y
Установите регулятор BALANCE в положение "12 часов".
y
Установите регулятор MIX в положение "12 часов".
y
Отрегулируйте
входной
уровень
М300,
чтобы
светодиодные индикаторы Input на лицевой панели горели
желтым , лишь изредка загораясь красным.
y
Выберите тип реверберации и алгоритм эффекта при
помощи селекторов на лицевой панели.
y
Теперь отрегулируйте:
- соотношение между обработанным и "сухим" сигналом при
помощи регулятора MIX
- Баланс между двумя «машины»ми при помощи регулятора
BALANCE.
М300 в петле эффектов (effect loop)
y
Установите переключатель Routing в положение OUT.
y
Подключите гитару ко входу (Input) усилителя.
y
Подключите отбор (Send) петли эффектов к левому
(Left) входу М300.
y
Подключите левый выход (Output) М300 ко гнезду
возврата (Return) петли эффектов.
y
Установите регулятор уровня INPUT на "12 часов".
y
Если петля эффектов - последовательного типа
(смотри инструкцию данного усилителя), установите
регулятор MIX в положение "12 часов".
y
Если петля эффектов - параллельного типа,
установите регулятор MIX на 100%.
y
Установите регулятор BALANCE на "12 часов".
y
Отрегулируйте входной уровень М300, чтобы
светодиодные индикаторы Input на передней панели
горели желтым светом, лишь изредка загораясь красным.
y
Выберите тип реверберации и алгоритм эффекта при
помощи переключателей на передней панели.
y
Теперь отрегулируйте:
- Баланс между двумя «машины»ми при помощи
регулятора BALANCE.
