12
ТИПИЧНЫЕ ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ

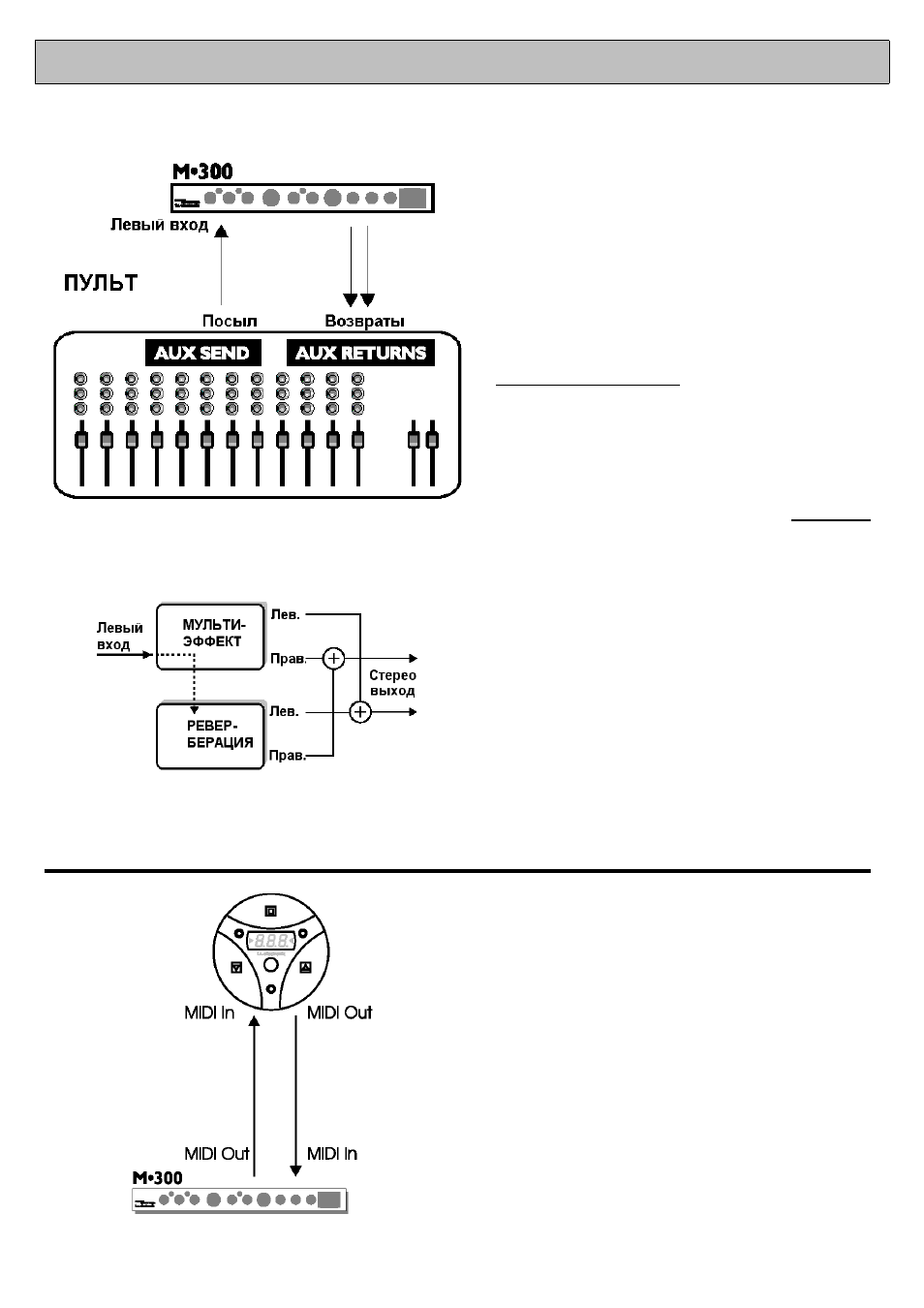

Вариант коммутации
Схема прохождения сигнала
внутри М300
Установка в параллельной
(Parallel) конфигурации (только
аналоговый вход)
М300 используется как двойной процессор
эффектов
моносигнала с общим
стереовыходом.
y
На задней панели выберите конфигурацию Dual
Send/Return, установив переключатель в
положение IN.
y
Подключите отбор AUX 1 (или любой отбор) к
левому входу М300.
НЕ ПОДКЛЮЧАЙТЕ правый вход. Сигнал,
поступающий на левый вход, будет автоматически
направляться и на правый вход М300.
y
Подключите левый (Left) и правый (Right)
выходы М300 к стереогнезду возврата Stereo AUX
L/R шины AUX 1 или шины AUX 2.
y
Установите регулятор MIX в положение 100%,
так как в этой установке через М300 не должен
проходить прямой сигнал.
y
Установите регулятор уровня INPUT в
положение "12 часов".
y
Установите регулятор BALANCE в положение
"12 часов".
y
Выберите тип реверберации и алгоритм
эффекта при помощи переключателей на
передней панели.
y
Установите на микшерном пульте уровень
возврата AUX Return приблизительно на 50%.
y
Теперь постепенно увеличивайте уровень
отборов шин Aux Send 1 и 2 для каналов, к
которым требуется применить эффект.
y
Отрегулируйте входной уровень М300, чтобы
светодиодные индикаторы Input на передней
панели горели желтым светом, лишь изредка
загораясь красным.
Управление М300 по MIDI
Различные функции М300, такие как вызов
пресетов и Tap Tempo (задание темпа), могут
управляться
при помощи внешнего MIDI-
устройства. В этом примере показано, как
управлять М300 при помощи ножного контроллера
TC Electronic G•Minor*. Полный список значений СС
(Continuous Controllers) приводится на стр. 31.
y
Подключите MIDI-выход (MIDI Out) G•Minor к
MIDI-входу (MIDI In) М300.
y
Подключите MIDI-вход (MIDI In) М300 к MIDI-
выходу (MIDI Out) G•Minor.
Теперь Вы можете вызывать сохраненные пресеты
М300 при помощи переключателей UP/DOWN
устройства G•Minor. Вы можете также задавать
общий ритм (Global Tempo) при
помощи
переключателя HOLD.
