ТИПИЧНЫЕ ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ
Вариант коммутации
Схема прохождения сигнала
внутри М300
Установка в
последовательной (Serial)
конфигурации
В этом случае М300 используется, как
процессор
мультиэффектов,
последовательно
подключенный
к
ревербератору. Идеальный вариант, если
Вам нужно добавить реверберации к
сигналу, уже обработанному одним из

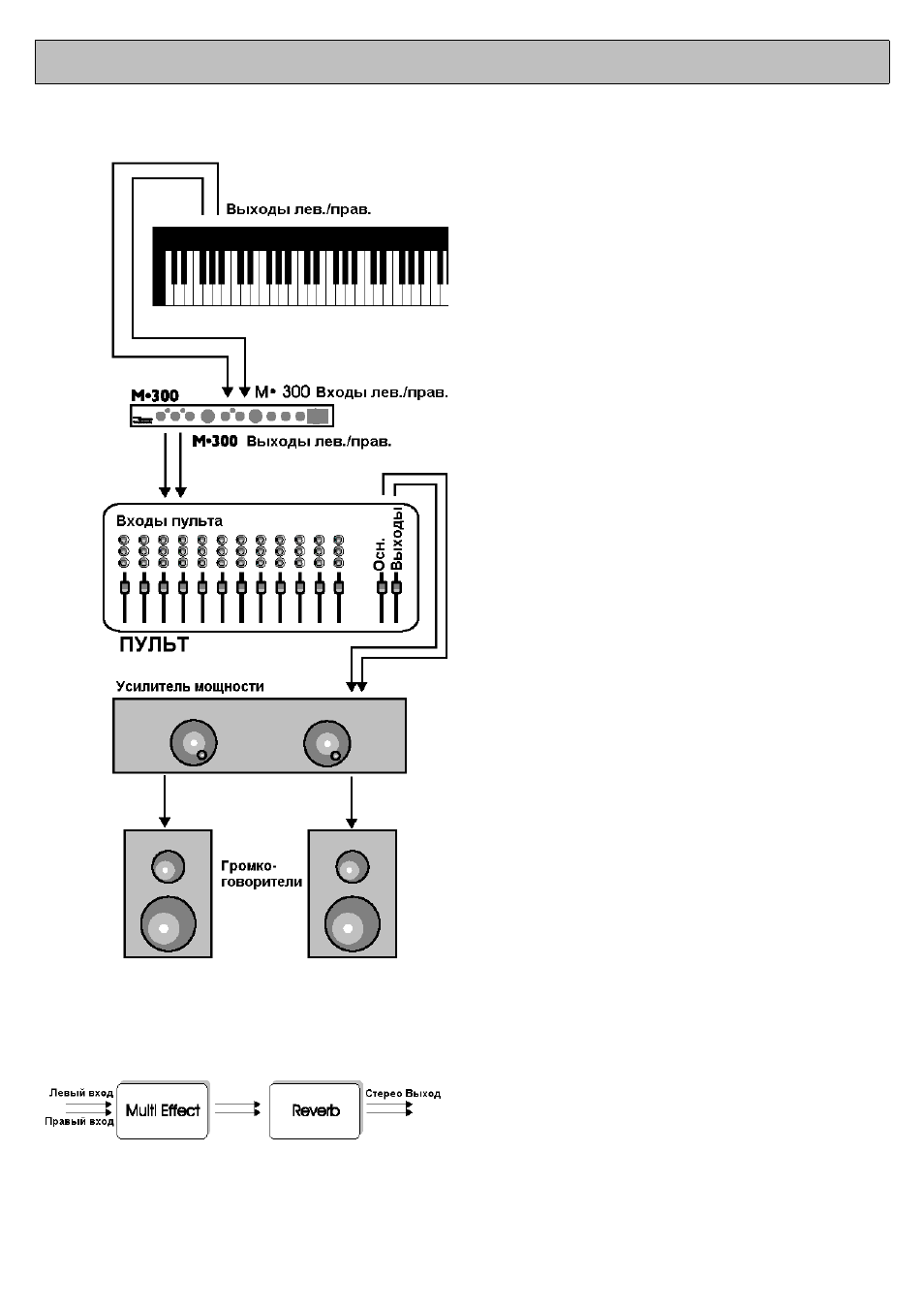

мультиэффектов. На рисунке показана
типичная концертная инструментальная
система.
y
На
задней
панели
выберите
конфигурацию Serial, установив
переключатель в положение OUT.
y
Подключите
линейный (Line) сигнал
непосредственно от инструмента или от
устройства цифрового входа/выхода ко
входам
М300 (для
моносигналов
используйте левый вход (Left Input)).
y
Подключите левый (Left) и правый (Right)
выходы М300 к микшерному пульту или
усилителю.
y
Установите регулятор уровня INPUT в
положение "12 часов".
y
Установите
регулятор BALANCE в
положение "12 часов".
y
Установите регулятор MIX в положение
"12 часов".
y
Отрегулируйте входной уровень М300,
чтобы светодиодные индикаторы Input на
передней панели горели желтым светом,
лишь изредка загораясь красным.
y
Выберите тип реверберации и алгоритм
эффекта при помощи переключателей на
передней панели.
y
Теперь отрегулируйте:
- соотношение между обработанным и "сухим"
сигналом при помощи регулятора MIX
- Баланс между двумя «машины»ми при
помощи регулятора BALANCE.
