6

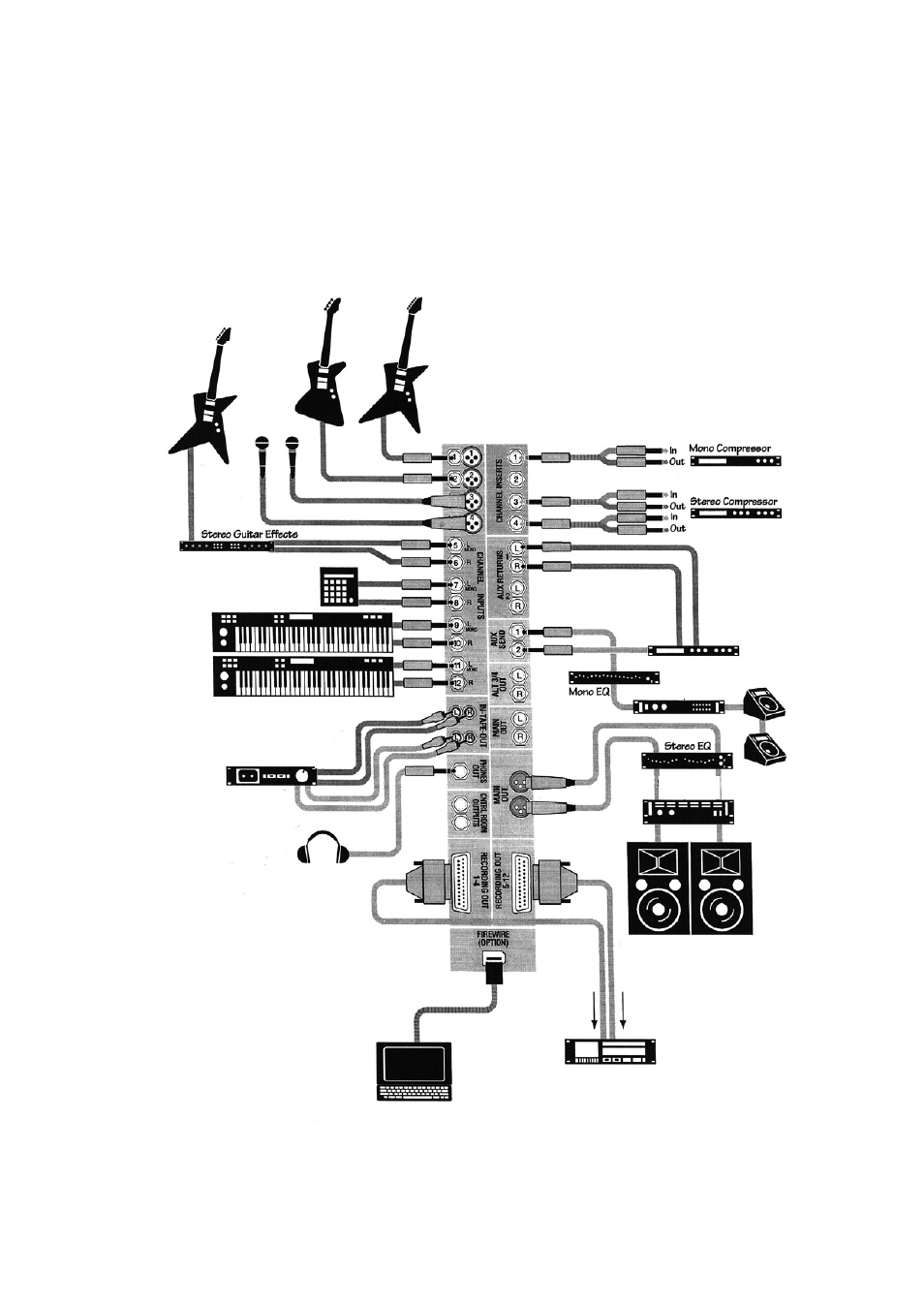

Диаграммы подключения
На этой диаграмме подключения демонстрирует-
ся как можно осуществить живую многодоро-
жечную запись с помощью RECORDING OUT или
дополнительной карты FireWire
RECORDING OUT предоставляет аналоговый сим-
метричны прямой выход для каждого канала, а
карта FIRE WIRE предоставляет прямой цифро-
вой выход для каждого канала.
электро-
гитары
бас
гитара
электро гитара
в о к а л ь н ы е
микрофоны
эффекты
стерео
гитары
процессор мульти
эффектов
м о н и т о р ы
сцены
моно
усилитель
мощности
стерео усилитель мощности
в
ы
х
о
д
(воспроизведение)
вход
(запись)
наушники
левый РА динамик, правый РА динамик
цифровое многодорожечное записывающее
устройство
компьютер
Концертная миксовая и многодорожечная запись Onyx 1220
