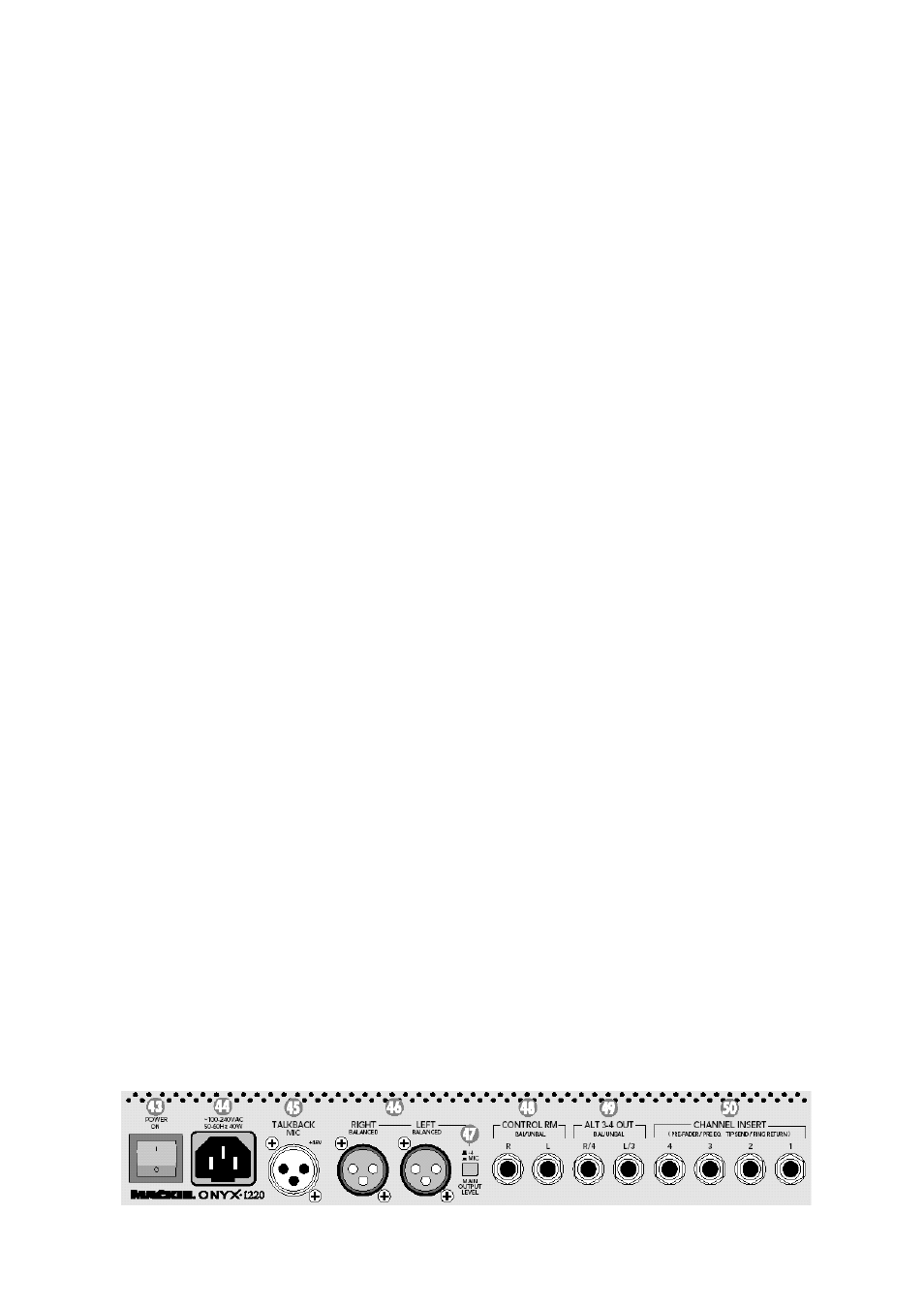

Задняя панель
На задней панели имеются всего лишь несколько
разъемов и переключателей, о которых будет расска-
зано в этом разделе.
43. переключатель POWER
При включении переключателя POWER, на Onyx
1220 подается питание и на передней панели загорает-
ся светодиодный индикатор POWER.
44. Гнездо питания
Это стандартный 3- штырьковый разъем питания IEC.
Подключите прилагаемый кабель к разъему питания
и подключите другой конец кабеля к сетевой розетке.
Onyx 1220 имеет универсальный источник питания, к
которому может быть подключено любое напряжение
в диапазоне от 100В до 240 В. В данном устройстве
нет необходимости в переключателях выбора напря-
жения. Он будет работать в любом месте. Именно по-
этому этот источник питания называется Planet-Earth.
Это также означает, что он менее чувствителен к всплес-
кам напряжения лучше защищен от сетевых шумов.
45. TALKBACK MIC (микрофон
двухсторонней связи).
В этот разъем, при необходимости, подключается вне-
шний микрофон двухсторонней связи. На этот гнездо-
вой XLR разъем всегда подается +48В фантомного
питания, так что вы можете использовать динамичес-
кий или конденсаторный микрофоны.
примечание: Почти все динамические микрофоны мо-
гут быть использованы с фантомным питанием, но тем
не менее все-равно проверьте документацию подклю-
чаемого микрофона.
46. RIGHT / LEFT MAIN OUTPUTS
Эти штырьковые разъемы XLR предусматривают сим-
метричный линейный сигнал, который представляет
собой окончание цепи микшера, на котором полнос-
тью смикшированный стерео сигнал выход в реальный
мир. Подключите их ко входам основного усилителя
мощности, акустическим системам или последователь-
ным процессорам эффектов (графический эквалайзер
или компрессор / лимитер). Он поддерживает полнос-
тью симметричный сигнал, который на 6дБ выше чем
разъемы 1/4 TRS MAIN OUT на передней панели.
47. MAIN OUTPUT LEVEL
При выключенном переключателе (+4дБ), XLR MAIN
OUTPUT поддерживают +4dBu линейный сигнал. При
отключении переключателя (MIC), сигнал приглушает-
ся на 40дБ до микрофонного уровня. Вы можете под-
ключить XLR MAIN OUTPUTS к микрофонным входам
другого микшера, обеспечивая субмикс для клавиш-
ных инструментов или ударников, например для кон-
цертных приложений.
Примечание: Вы можете безопасно подключить этот
выход к микрофонному входу, который поддерживает
48В фантомное питание.
48. Выходы CONTROL RM
Эти 1/4 дюймовые разъемы TRS обеспечивают сим-
метричный линейный сигнал, который может быть ис-
пользован для обеспечения другого выхода главного
микса (при выборе MAIN MIX в CONTROL ROOM /
PHONES SOURCE (20) или для монитора выходов
ALT 3 - 4, входов TAPE или 2-х дорожечной подачи с
вашего компьютера (при инсталлированной дополни-
тельной плате FireWire)
Подключите эти выходы ко входам усилителя, дина-
микам со встроенными усилителем, или устройству за-
писи.
49. ALT 3 - 4 OUT
Эти 1/4 дюймовые TRS разъемы обеспечивают сим-
метричный линейный сигнал который может обеспечи-
вать альтернативный стерео микс для записи или суб-
группировки. Подключите эти выходы ко входам уси-
лителя, динамикам со встроенными усилителями или
устройству записи.
Примечание: ALT 3 - 4 OUT не имеют мастер регулято-
ра уровня. Все каналы, назначенные на шину ALT 3 -4
суммируются вместе (пост фейдер и панорамирование)
и посылается непосредственно на ALT 3 - 4 OUT.
50. CHANNEL INSERT (вставка кана-
ла)
Эти 1/4 дюймовые TRS разъемы обеспечивают точку
посыла и возврата для каналов 1 - 4. Используйте разъе-
мы CHANNEL INSERT для подключения последова-
тельных устройств эффектов, таких как компрессоры,
эквалайзеры, де-ессеры или фильтры для каждого от-
дельного канала.
Точки INSET находятся после регуляторов GAIN и ре-
гуляторов фильтра верхних частот, но перед регулято-
рами EQ и фейдера. Посыл (наконечник) является
низкоимпедансным, имеющий возможность управле-
ния любым устройством. Возврат (кольцо) является
высоко импеднасным и может управляться почти лю-
бым устройством.
