20
Возможны специальные кабели вставки, специально
разработанные для этого типа разъема вставки. Они
распаиваются следующим образом:
Наконечник = посыл (выход на устройство эффекта)
Кольцо = возврат (вход с устройства эффекта)
Обмотка = общая земля (подключите экран ко всем
трем обмоткам)
Более того, будучи использованы для вставки вне-
шних устройств, эти разъемы могут быть также ис-
пользованы как прямые выходы канала, пост - TRIM,
пост - LOW CUT и пре EQ. Это несимметричный пря-
мой выход в противоположность RECORDINGS OUT
на задней панели, являющимся симметричными пря-
мыми выходами, пост- TRIM, пре LOW CUT.

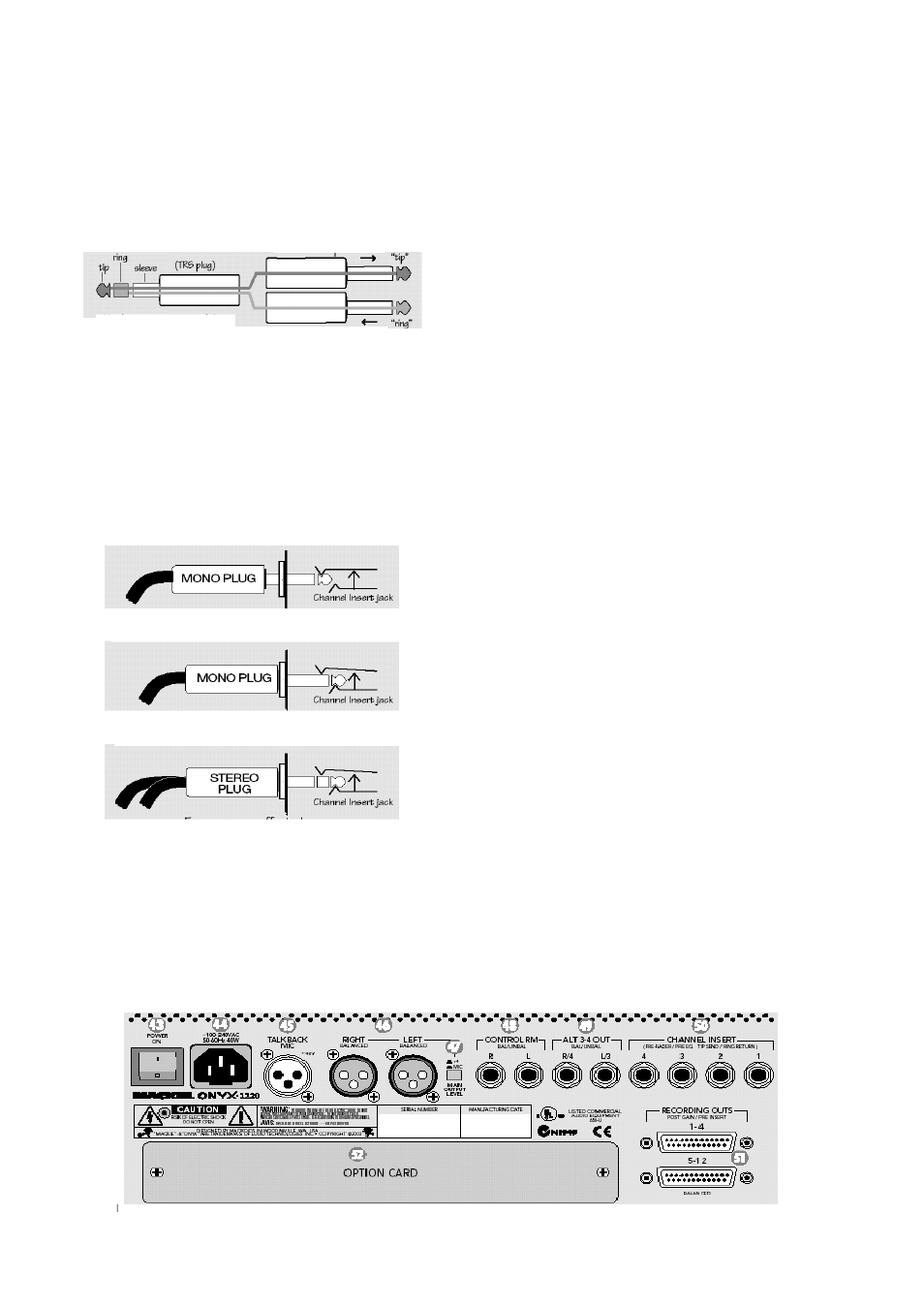

Ниже показаны три способа использования разъемов
INSERT.
51. RECORDING OUTS
Эти два DB-25 разъема обеспечивают симметричные
прямые выходы для каналов 1-4 и 5 - 12 соответствен-
но. Они сконструированы для непосредственного под-
ключения к аналоговым входам записывающего уст-
ройства и используют стандартные выводы TASCAM
для подключений аналогового сигнала (такой же стан-
дарт использован на аналоговых платах для Mackie
D8В и записывающего устройства на жестком диске).
Сигнал на RECORDINGS OUT поступает сразу после
регулятора входа GAIN и перед переключателем Low-
Cut, разъемами INSERT и EQ. Таким образом, вы
можете сделать эквализацию канала, подключить ком-
прессор или другой динамический процессор к разъе-
му INSERT и отрегулировать фейдер канала для со-
ответствия концертному миксу, но это не окажет ника-
кого эффекта на сигнал, поступающий на записыва-
ющее устройство. Это обеспечивает максимальную
гибкость для стадии микширования.
Смотрите приложение В с диаграммой разводки этих
подключен
52. FIREWIRW I/O OPTION
FireWire (также известно как IEEE 1394) - это высокоскоростной
последовательный интерфейс входа /выхода для подключения
цифровых устройств с более чем 30ти кратной полосой про-
пускания USB 1.1. Вы можете инсталлировать в этот слот
дополнительную плату интерфейса FireWire, которая обеспечи-
вает три разъема FireWire для передачи цифровых аудио
данных на и от компьютера или цифровой аудио рабочей стан-
ции (DAW) с полностью нулевой задержкой.
Интерфейс FireWire поддерживает прямые выходы для всех
двенадцати каналов и Левого / правого микса. Левый / правый
Микс на выход FireWire поступает префейдерным, так что его
уровень независим от фейдера MAIN MIX (важно для живой
игры). Вместо этого, у него имеется вращающийся регулятор
уровня, который обеспечивает 10дБ подъема или обрезания
для Левого / Правого микса для оптимизации уровня для запи-
сывающего устройства или DAW. Используйте интерфейс
FireWire для записи концерта непосредственно на компьютер,
и в дельнейшем вы сможете смикшировать его в стерео микс.
Или вы можете использовать этот интерфейс для включения
микшера Onyx в аудио интерфейс высококачественного ком-
пьютера для DAW.
Плата также поддерживает возврат для двух каналов с DAW
или компьютера, которые могут быть маршрутизированы че-
рез матрицу CONTROL ROOM/PHONES SOURCE (20) с помощью
кнопки FIREWIRE для просмотра аудио компьютера через
динамики комнаты управления или головные телефоны (или че-
рез основные динамики при выборе опции ASSIGN TO MAIN MIX
(21)).
Интерфейс Fire Wire работает с обоими операционными систе-
мами : РС (ASIO для Windows XP) и Mac (Core Audio для Mac OS
10.3). В качестве дополнительного бонуса включена свободная
копия Tracktion, программное обеспечение многодорожечной
записи и секвенсирования.
эта вилка подключается к
одному из гнезд вставки
канала
посыл на процессор
возврат на процессор
Прямой выход без прерывания сигнала на
мастер. Вставка только до первого щелчка
Прямой выход с прерыванием сигнала на
мастере. Полная вставка до второго щелчка
Для использования в качестве петли
эффекта
(TIP = SEND на эффект, кольцо = возврат от
эффекта)
