23

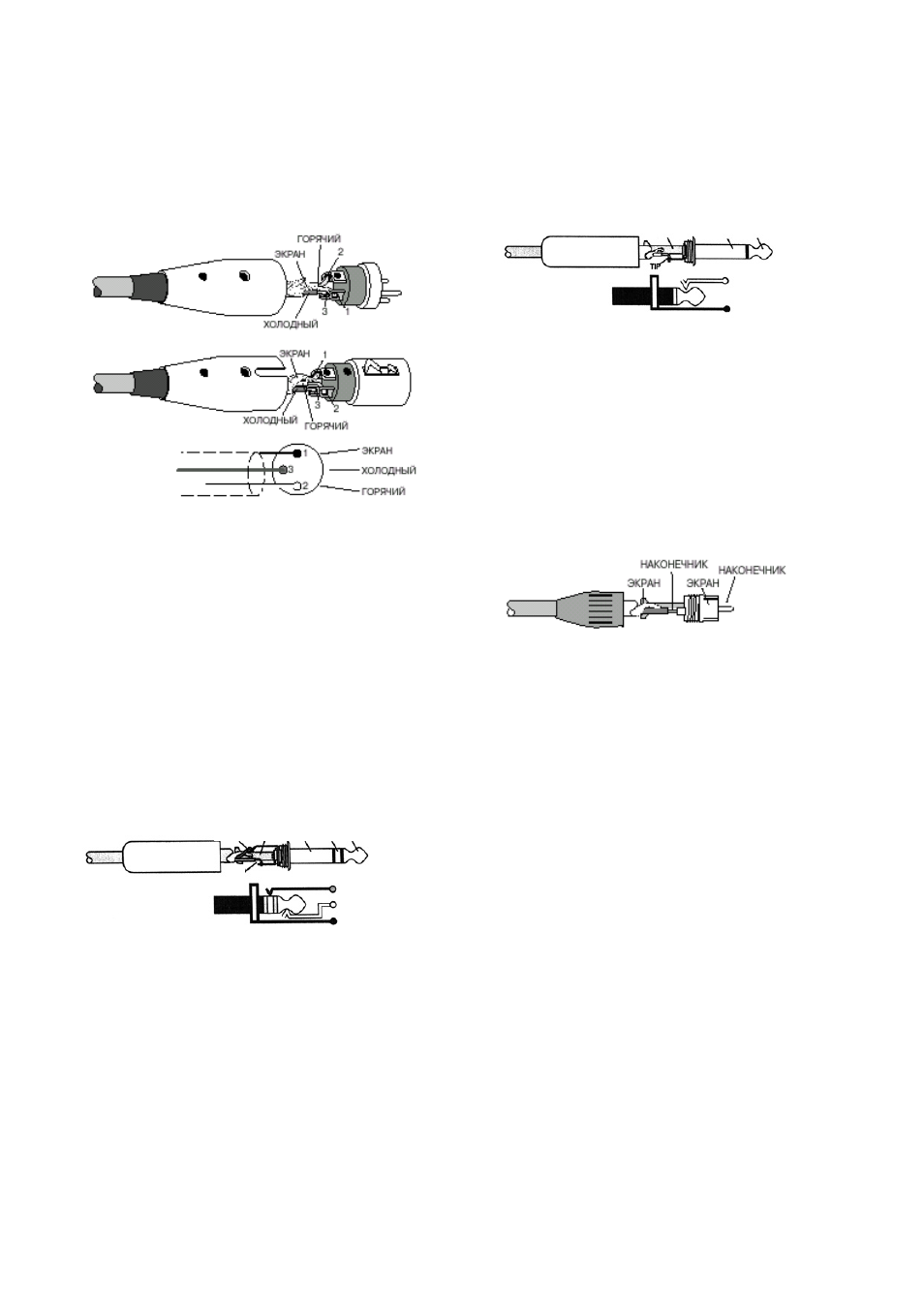

Приложение В: Подключения
Разъемы XLR
Каналы 1 - 4 используют 3-х контактные гнездовые
XLR разъемы на входах MIC. Они распаяны следую-
щим образом в соответствии со стандартами, опреде-
ленными AES \.
XLR симметричная распайка:
Контакт 1 = Обмотка
контакт 2 = горячий (+)
контакт 3 = Холодный (-)
Разъемы 1/4`` TRS
TRS представляет собой три контакта, имеющихся в
стерео 1/4 или симметричном джеке. Разъемы TRS
используются для симметричных сигналов и стерео
наушников.
Симметричный моно
Распайка сбалансированного моно разъема 1/4 TRS
Корпус = экран
Наконечник = горячий (+)
Кольцо = Холодный (-)
Стерео головные телефоны
1/4 TRS стерео несимметричная распайка:
корпус - экран
Наконечник - левый
Кольцо - правый
Разъемы 1/4 TS
TS - представляет собой два контакта, расположен-
ных в разъеме 1/4. Они используются для несим-
метричных сигналов.
Распайка несимметричного разъема 1/4 TS
корпус = экран
Наконечник = горячий (+)
Разъемы RCA
RCA разъемы часто используются в домашнем
аудио-видео оборудования, а также в других прило-
жениях. Они являются несимметричными и электри-
чески эквиваленты разъемам 1/4 TS
Распайка несимметричного разъема RCA
Корпус = Экран
Наконечник = Горячий
Расстройка линии
В большинстве студий, сценах и ситуациях усиления
звука, имеется комбинация симметричных и несим-
метричных входв и выходов на различных частях обо-
рудования. Обычно при их подключении не возникает
проблем.
• при подключении симметричного выхода к несим-
метричному входу, проверьте, чтобы горячие контакты
сигнала были разведены друг на друга, и чтобы сим-
метричный низкий (холодный) сигнал шел на контакт
земли на несимметричном входе. В большинстве слу-
чаев, симметричная земля будет также подключать-
ся к земле на несимметричном входе. При возникнове-
нии проблем контура заземления, это соединение мо-
жет быть оставлено неподключенным на симметрич-
ном выходе.
• При подключении несимметричного выхода на сим-
метричный вход, проверьте, чтобы горячие контакты
сигнала были разведены друг на друга. Несимметрич-
ная земля должна быть подключена на низкий (хо-
лодный) и на контакт земли симметричного входа. При
возникновении проблем контура заземления, попробуй-
те отключить несимметричный контакт земли от сим-
метричного контакта земли входа, оставляя несиммет-
ричную землю подключенной к только к низкому
(холодному) контакту симметричного входа.
кольцо экран экран кольцо наконечник
наконечник
кольцо
наконечник
экран
экран экран наконечник
наконечник
экран
