24
В большинстве случаев, вы можете сделать специаль-
ный переходник для связывания вашего оборудования.
Например, вам может понадобиться симметричный
гнездовой разъем XLR подключенный к несимметрич-
ному телефонному штекеру 1/4 TS. Многие переход-
ники можно приобрести в местных специализирован-
ных магазинах.
Соединение симметричный - на - несимметричный было
использовано в распайке разъемов Mackie. Штекер
1/4 TS установленный в симметричный вход 1/4 TRS,
например будет автоматически расстраивать вход и
осуществлять правильные подключения. И наоборот,
штекер 1/4 TRS вставленный в 1/4 несимметричный
вход будет автоматически соединять кольцо (низкое
или холодное) на землю.
TRS гнездо вставки Посыла / при-
ема
Одиночное гнездо вставок Мackie имеет трехжиль-
ные 1/4 TRS телефонные гнезда. Они несимметрич-
ные, но имеют на одном разъеме оба сигнала выхода
микшера (посыл) и входа микшера (возврат).
Обмотка является общей землей для обоих сигналов.
Посыл с микшера на внешнее устройство выносится
на наконечник, а возврат с устройства на микшера
выносится на кольцо.
Использование на гнезде Встав-
ки только Посыла

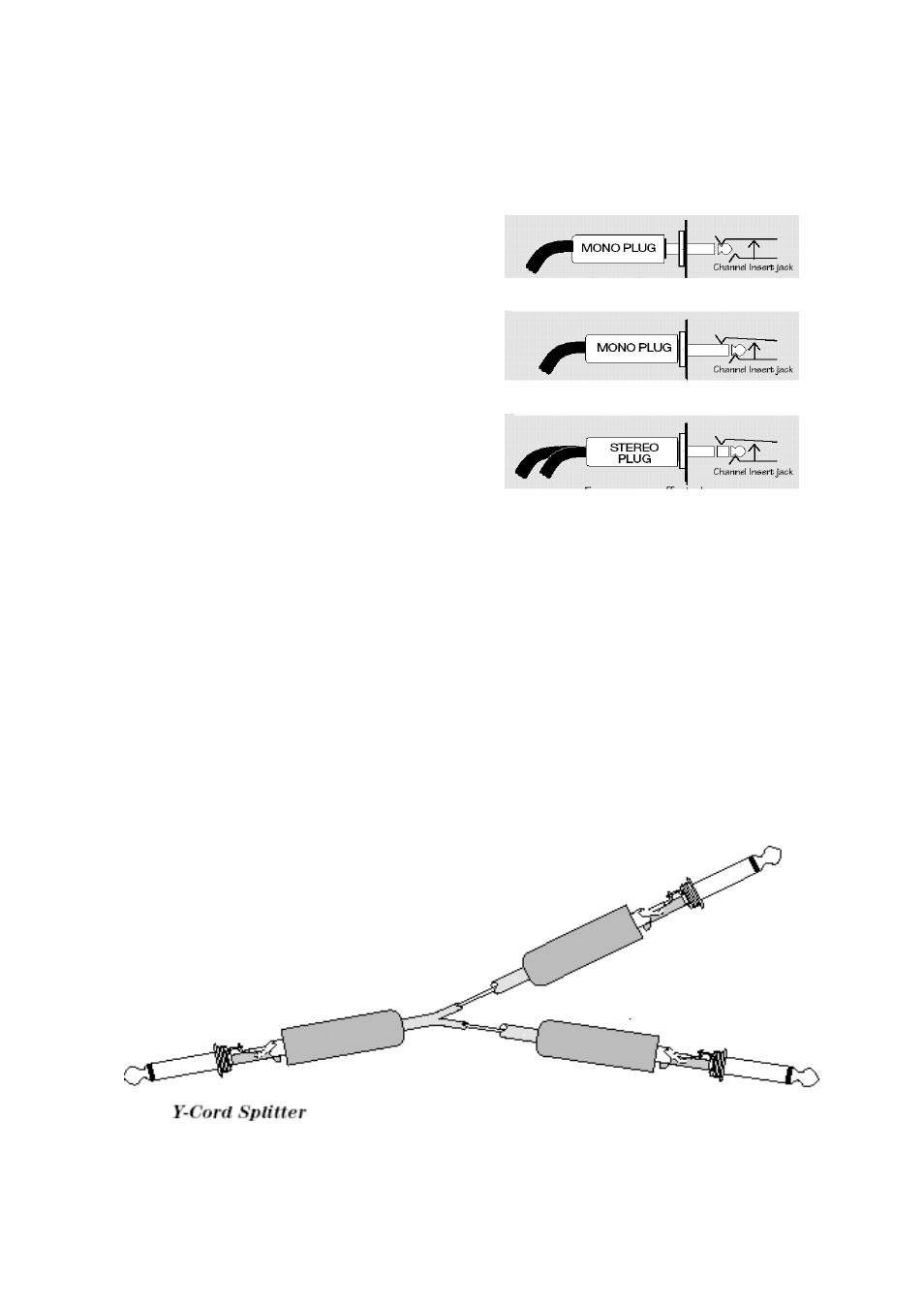

При частичной (до первого щелчка) вставке штекера
1/4 TS (моно) в гнездо вставки Mackie, штекер не
будет активизировать переключатель гнезда и не
будет открывать в схеме цикл вставки (таким образом,
позволяя сигналу канала проходить через микшер пре-
жним образом).
Это позволяет отвести сигнал канала в этой точке в
схеме без прерывания нормальной работы.
Примечание: не перегружайте и не закорачивайте
сигнал, отводимый от микшера. Это будет оказывать
воздействие на внутренний сигнал.
При нажатии на штекер 1/4 TS до второго щелчка,
вы откроете переключатель гнезда и создадите пря-
мой выход, который прервет сигнал в этом канале.
Умножители и “Y”
Умножители или разъем “Y” позволяет направить один
выход на два или более входов с помощью простого
параллельного подключения. Вы можете использовать
умножители и “Y” для выходов как симметричных так
и несимметричных схем.
Помните: Умножитель или “Y” осуществляет только
выход на несколько входов. При необходимости объе-
динения нескольких выходов на один вход, вы долж-
ны использовать микшер, но не умножитель или “Y”
Прямой выход без прерывания сигнала на
мастер. Вставка только до первого щелчка
Прямой выход с прерыванием сигнала на
мастере. Полная вставка до второго щелчка
Для использования в качестве петли
эффекта
(TIP = SEND на эффект, кольцо = возврат от
эффекта)
