18

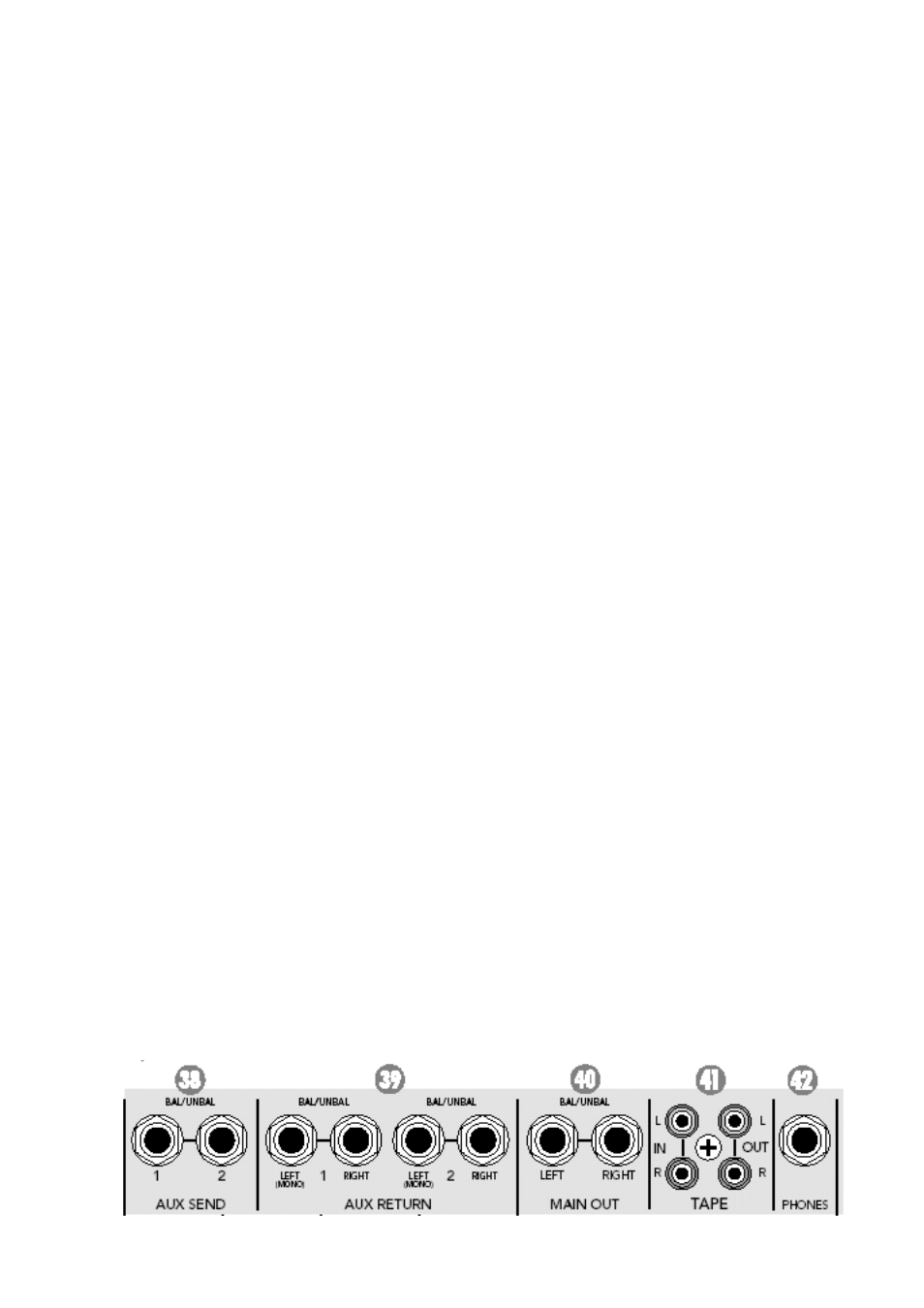

Разъемы передней панели
Кроме ячеек микшерного пульта MIC и разъемов вхо-
да LINE, на передней панели имеются другие разъе-
мы для простого доступа.
38. AUX SEND 1 и 2
Эти 1/4 дюймовые разъемы выхода TRS обеспечива-
ют симметричный или несимметричные линейные сиг-
налы для подключения к входам устройств эффектов
или усилителям мониторов сцены.
39. AUX RETURN 1и 2
Эти 1/4 дюймовые входные разъемы TRS предназна-
чены для подключения симметричных или несиммет-
ричных линейных стерео сигналов от внешнего про-
цессора или другого устройства. Стерео AUX RETURNS
использует разъем обычно, так же как стерео входы
на каналах 5 - 12. Если сигнал подключен к стороне
LEFT (MONO) и при этом ничего не подключено к сто-
роне RIGHT, сигнал автоматически подключается к
обеим сторонам LEFT и RIGHT. Как только что-либо
подключается к стороне RIGHT, нормальное подклю-
чение разбивается и входы LEFT и RIGHT становятся
стерео входами ( LEFT идет на LEFT AIN OUT, а
RIGHT идет на RIGHT MAIN OUT).
40. MAIN OUT
Эти 1/4 дюймовые разъемы выхода TRS поддержи-
вают симметричные или несимметричные линейные
сигналы. Это тот же сигнал, который появляется на
XLR MAIN OUTPUTS (46) на задней панели, за исклю-
чением 6дБ ниже по уровню. Подключите их к следу-
ющему устройству в цепи сигнала, такому как внешний
процессор (графический эквалайзер или компрессор /
лимитер), или непосредственно ко входам основного
усилителя.
41. TAPE IN/OUT
Эти разъемы RCA используются для подключения ко
входам и выходам кассетного магнитофона или друго-
го записывающего устройства.
Разъемы TAPE IN позволяют подключить несиммет-
ричный сигнал от кассетного магнитофона или другого
источника сигнала (это может быть при желании проиг-
рыватель компакт дисков) используя для этого стан-
дартные hi-fi кабели подключения. Сигнал маршрути-
зируется на матрицу CONTROL ROOM /PHONES
SOURCE (20) . Нажмите на кнопку ТАРЕ для маршру-
тизации кассетного входа на выходы CONTROL ROOM
и PHONES (48/2). Это позволяет воспроизвести запи-
си ваших миксов.
Нажмите на кнопку ASSIGN TO MAIN MIX (21) для мар-
шрутизации кассетного входа на MAIN OUT (40/46).
Это позволяет воспроизводить музыку между уста-
новками основных динамиков.
Предупреждение. Нажатие на кнопку ТАРЕ в матри-
це SOURCE и ASSIGN TO MAIN MIX может создать
обратную связь между TAPE IN и TAPE OUT. Про-
верьте, чтобы кассетная дека не находилась в режиме
записи или режиме паузы в записи или режиме входа
монитора при включении этих переключателей, или
проверьте чтобы регулятор уровня CONTROL ROOM
был полностью увернут вниз.
Разъемы TAPE OUT создают несимметричный сиг-
нал, который выходит из MAIN OUT. Обычно, вы дол-
жны подключить их ко входам записывающего уст-
ройства, но вы можете использовать их в качестве
дополнительной установки главных выходов для по-
дачи сигнала к примеру в другую зону.
42. PHONES
Сюда выполняется подключение стерео головных те-
лефонов. Это 1/4 дюймовый стерео разъем TRS обес-
печивающий тот же сигнал, что и направляемый на
выходы CONTROL ROOM (48), как определено матри-
цей CONTROL ROOM / PHONES SOURCE (20). Гром-
кость регулируется с помощью ручки pHONES (23),
расположенной рядом с ручкой CONTROL ROOM.
Предупреждение: усилитель головных телефонов
сконструирован таким образом, чтобы управлять лю-
быми стандартными головными телефонами на очень
громком уровне. Однако это может привести к повреж-
дению слуха. Даже средние уровни могут быть бо-
лезненно громкими на некоторых головных телефонах.
Будьте осторожны. Всегда начинайте с самого низко-
го уровня громкости, установленного регулятором
PHONES (23), перед подключением головных телефо-
нов к разъему PHONES. После подключения голов-
ных телефонов медленно поднимайте уровень. Все-
гда помните «у звукооператоров, поджаривающих уши,
карьера всегда короткая».
