MACKIE onyx1220 - Инструкция (Страница 16)

16
26. AUX2 и AUX2 MASTER
AUX MASTER дают общую регулировку уровней AUX
SEND, перед тем как они попадают на выходы AUX
SEND (38). Эти ручки дают диапазон от выключено до
+15дБ при полном подъеме.
Обычно эта ручка поднимается после того, как испол-
нитель пристально смотрит на Вас, указывая на его
монитор сцены и поднимая в воздух большой палец.
(Если же певец опускает палец вниз то вы увернете
ручки вниз).

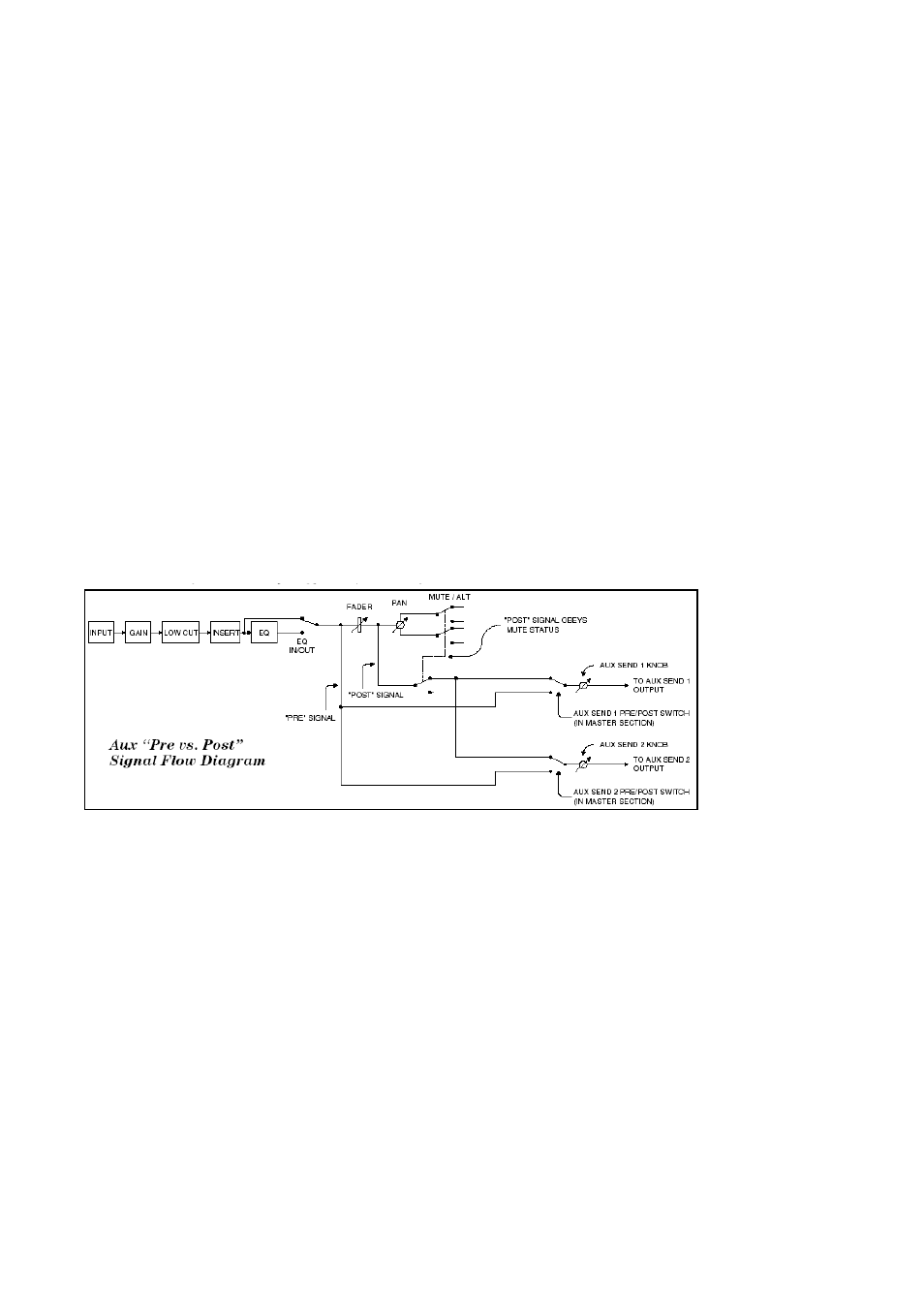

27. AUX1 и 2 PRE / POST
Переключатели PRE/POST определяют будет ли сиг-
нал AUX SEND ответвляться от канала перед фейде-
ром (пре фейдер) или после фейдера и кнопки MUTE
(пост фейдер). Обычно, префейдерны посыл использу-
ется для мониторинга, так чтобы можно было контро-
лировать уровни монитора независим от от MAIN MIX.
Пост-фейдерный посыл используется для эффектов,
так что уровень влажного сигнала соответствует уров-
ню сухого сигнала.
На оба пре и пост фейдерные посылы оказывают воз-
действие регуляторы EQ (если конечно EQ не обхо-
дится).
28. AUX 1 и AUX 2 RETURN
Эти два регулятора устанавливают общий уровень эф-
фектов, получаемых от стерео входов AUX RETURN 1
и 2. Диапазон этих регуляторов составляет от выклю-
чено до +10 дБ усиления при полном повороте по ча-
совой стрелке, для компенсации низкоуровневых эф-
фектов.
Сигналы, проходящие через регуляторы уровня AUX
RETURN подаются непосредственно на шину MAIN
MIX, где они объединяются с другими каналами как
раз перед фейдером MAIN MIX (36).
29. Переключатель FX TO MON
Этот переключатель маршрутизирует сигнал с AUX
RETURN 2 на AUX 1 SEND вместо шины MAIN MIX.
Это позволяет использовать устройство внешнего эф-
фекта, к примеру реверберацию или задержку исклю-
чительно для мониторов. При нажатии на этот пере-
ключатель, сигналы эффектов, приходящие на разъе-
мы AUX RETURN 2 объединяются с сигналами, при-
ходящими со всех регуляторов посыла канала AUX1.
Секция TALKBACK (двухсторонней
связи)
Функция двухсторонней связи позволяет звукоопера-
тору общаться с исполнителем либо через выходы
PHONES (42), либо через выходы AUX 1-2 (38). В Onyx
1220 встроен микрофон двухсторонней связи, а также
вы можете подключить внешний микрофон к разъему
TALKBACK MIC XLR (45) на задней панели. Внешние
микрофоны предпочтительнее использовать на кон-
церте или при наличии большого шума.
30. Внутренний TALCBACK MIC
Место расположения встроенного микрофона двухсто-
ронней связи. Это все направленный динамический
микрофон, поэтому ваш голос будет восприниматься с
любой стороны микшера.
31. TALKBACK LEVEL (Уровень
двухсторонней связи)
Используйте эту ручку для регулировки уровня сиг-
нала двухсторонней связи направляемого на выходы
PHONES или AUX
1-2. Эта ручка регу-
лирует уровень
двухсторонней свя-
зи как для внутрен-
него так и для внеш-
него микрофона
двухсторонней свя-
зи.
Регулировку начи-
найте с самого ниж-
него положения ре-
г у л я т о р а
TALKBACL LEVEL и
затем медленно
поднимайте ее вверх до тех пор пока не получите из
наушников или мониторов, что вас слышат. Сразу пос-
ле установки уровня, вы можете оставить ее на все
время длительности сессии.
32. Переключатель EXTERNAL MIC
Если вы находитесь в шумном окружении, то встроен-
ный микрофон двухсторонней связи будет работать не
совсем качественно и вместе с вашим голосом усили-
вать и окружающие шумы. Лучший результат можно
получить при использовании внешнего микрофона, в
который вы можете говорить непосредственно.
При использовании внешнего микрофона, вы должны
нажать переключатель EXTERNAL MIC. Светодиодный
индикатор обозначает нажатие переключателя. При
выключенном переключателе, используется встроен-
ный микрофон двухсторонней связи, независимо от того,
подключен внешний микрофон или нет. При нажатии
переключателя, встроенный микрофон отключается и
используется только внешний микрофон.
