Рис. 1.2.
Внимание:
В случае, если поверхность устанавливается над кухонной тумбой, в которой нет духовки, между
поверхностью и находящейся под ней тумбой необходимо установить разделительную планку, на
минимальном расстоянии в 10 мм от поверхности.
В случае, если поверхность устанавливается над духовкой, разместите разделительную планку под
поверхностью, на минимальном расстоянии в 15 мм, а также следуйте указаниям производителя по
установке духовки, обеспечив при этом достаточную вентиляцую воздуха, как показано на рис. 2.
Для обоих вышеуказанных случаев, подключение к электросети должно быть произведено отдельно
для каждого прибора, как в целях безопасности, так и для удобства отключения одного из приборов.
Рекомендуется устанавливать духовку с системой принудительной вентиляции.

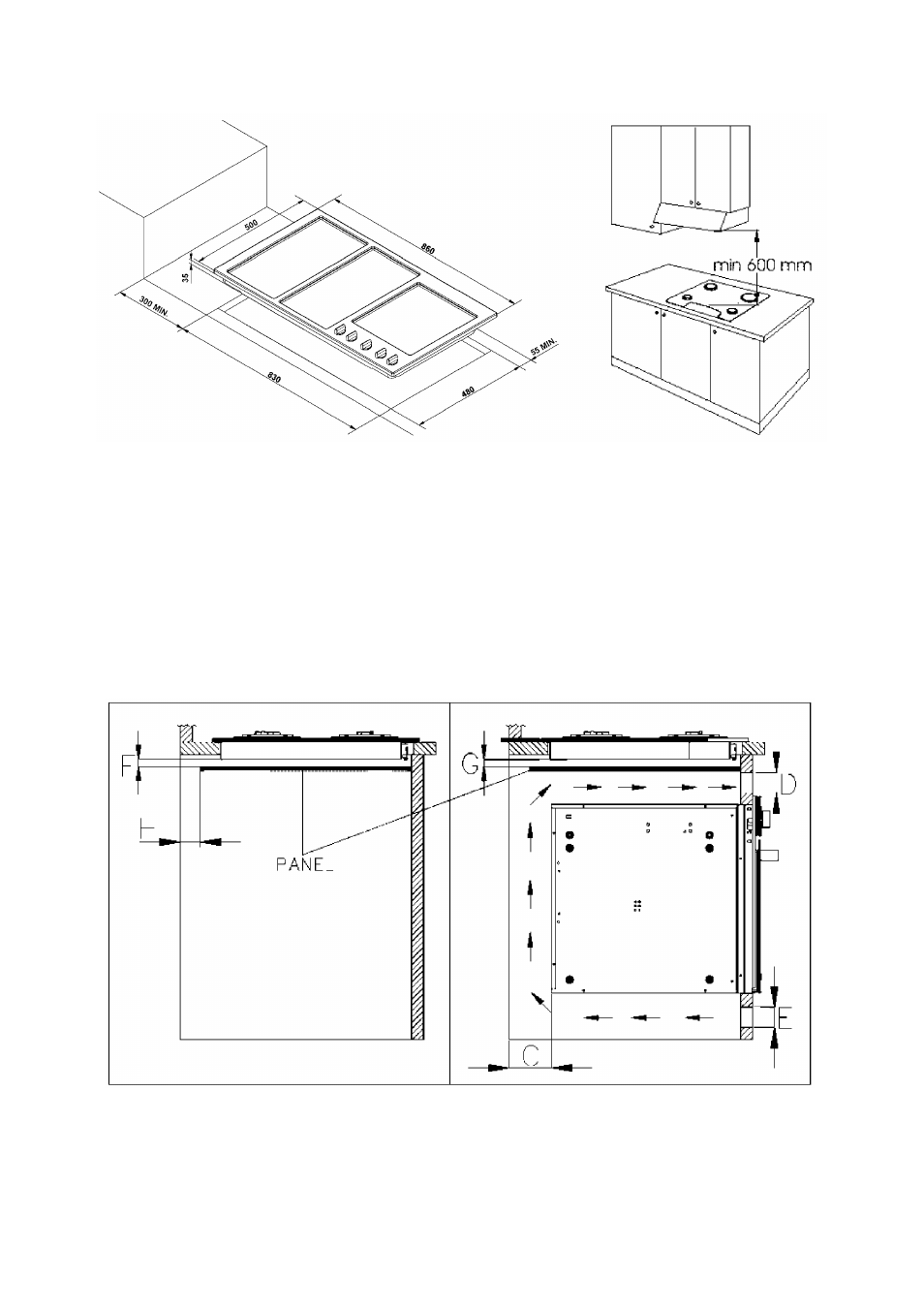

УСТАНОВКА БЕЗ ДУХОВКИ
УСТАНОВКА НАД ДУХОВКОЙ
Р = 10тт
(мин.)
Н = 50тт
(мин.)
О = 15тт
(мин.)
О = 120от^
Разделительная планка
Е = 180от2
С = 30тт
(мин.)
Рис. 2.
5
