ТАБЛИЦА ЖИКЛЕРОВ
Тип газа
020
030/031
Давление газа
20 тЬаг
28-30/37 тЬаг
Горелка
Макс. мощность, kW
Мин. мощность, kW
0 жиклера
Маленькая
1.00
0.30
0.72
0.50
Средняя
1.75
0.44
0.97
0.65
Большая
3.00
0.75
1.15
0.85
Тройная
3.30
1.50
1.24
0.91
РЕГУЛИРОВКА УРОВНЯ МИНИМАЛЬНОГО ПЛАМЕНИ
При замене типа газа, произведите регулировку минимального пламени следующим образом:
- зажгите горелку и снимите переключатель;
- поверните кран на минимальную мощность, затем поставьте насадку отвертки в регулировочный
винт;
- затяните регулировочный винт для уменьшения пламени, либо открутите его для увеличения
пламени. См. рис. 7 выше.
Примечание: для типов газа 030/031 необходимо полностью затянуть регулировочный винт.
Затем проверьте настройку следующим образом:
- быстро поверните переключатель с максимальной на минимальную мощность, и проверьте, не
погасло ли пламя.
- у горелок с газ-контролем пламя должно слегка касаться термопары
- если в течение нескольких минут пламя не угаснет, регулировка произведена корректно. В
противном случае, повторите вышеуказанные действия, увеличив при этом настройку.
После проведения настройки, пламя должно быть маленьким, но при этом однородным и стабильным
по всей окружности горелки.
ЭКСПЛУАТАЦИЯ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТИ

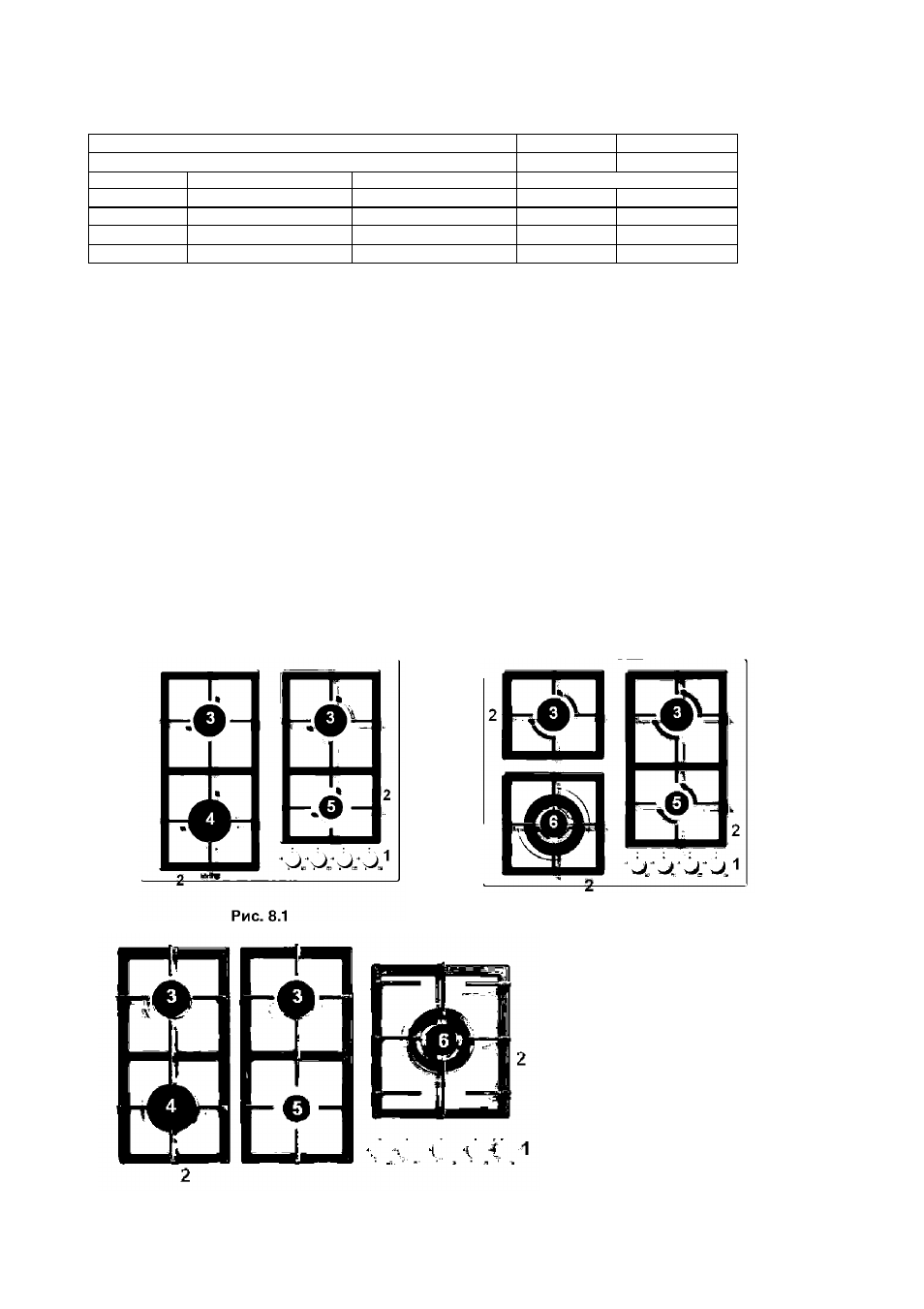

Описание различных типов поверхностей
Рис. 8.2
1. Панель управления.
2. Чугунные решетки.
3. Средняя горелка.
4. Большая горелка.
5. Маленькая горелка.
6. Тройная горелка.
2
Рис. 8.3
10
