Установка оборудования, обеспечивающего безопасность
0гран1ч.1ггельное устроистш
Ж
Ограничительное устройство должно
быть установлено для предотвращения
он[)окидываиия плиты в случае
иабтлточного давления на дверцу.
1.

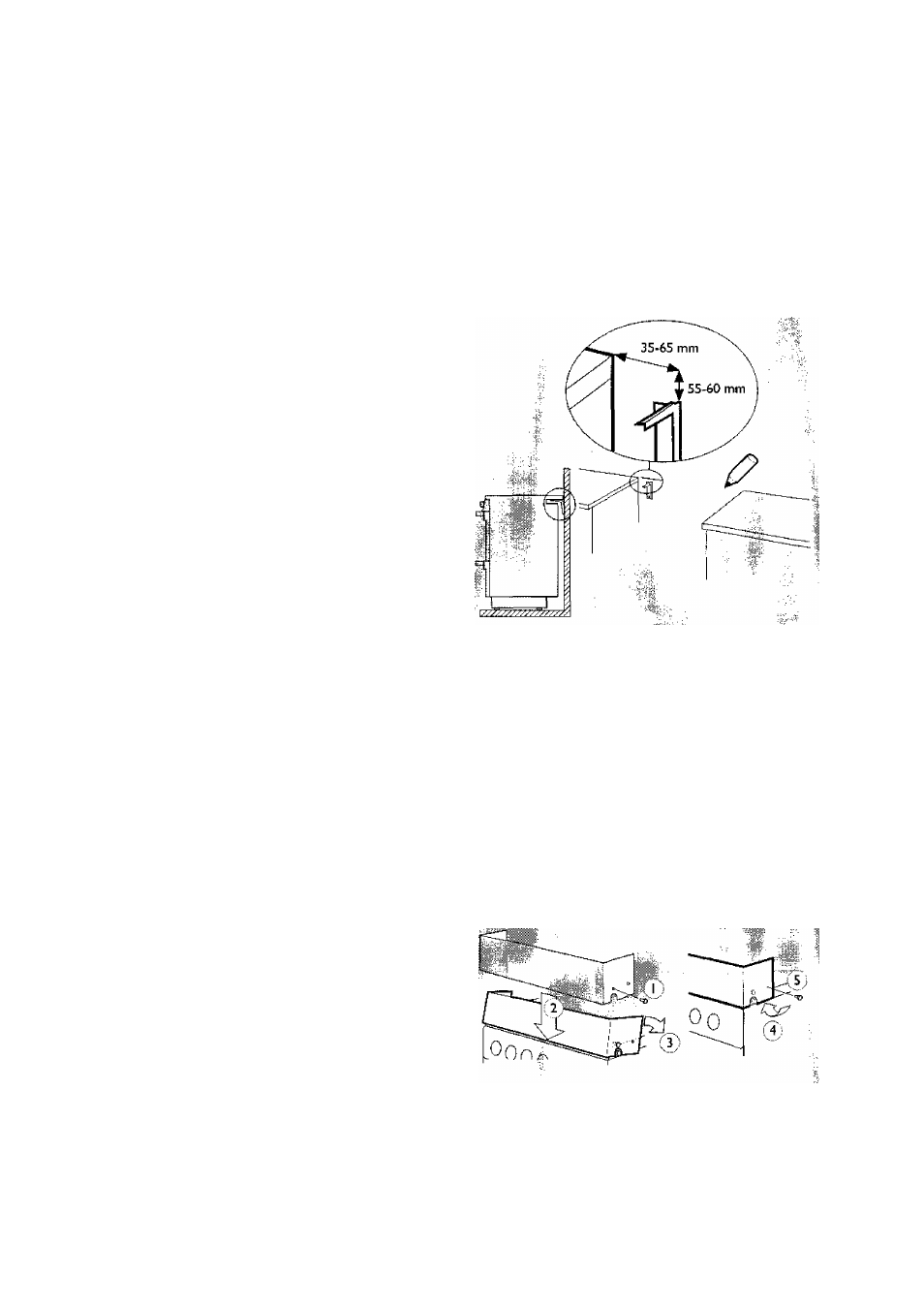

После выравнивания положения плиты начертите на
стене линию по верхнему краю рабочей поверхности
(смои^ип- рисунок).
2.
Показанные размеры подходят как в случае
установки ограничительного устройства справа, так
и слева
(смотрите рисунок). Проведите измерения и
отметьте позицию для установки устройства, затем
установите ого, закрепив шурупами на твердом
материале или используя подходящий метод
укрепления и фиксации.
Внимание! Если проем между кухонными шкафами
окажется шире плиты, и Вы решите установить ее по
центру. Вам придется внести изменения в размеры,
показанные на рисунке.
3.
В случае изменения установочных размеров Вам
нужно будет помнить о необходимости точной
установки плиты на место так, чтобы ограничительное
устройство входило в отверстие на задней
поверхности плиты.
Ограничительное
устройство
предотвращает
опрокидывание только при установке плиты в
нормальное положение.
Защш'ное огра^^де.ене
рабочей
оеверхмхггн
(постав*1яется допо,шительно)
Ж
Защитное ограждение рабочей
поверхности должно быть установлено
для того, чтобы дети не могли коснуться
горячих кастрюль и конфорок.
1.
Вставьте заглу'шки в передние отверютия,
2.
Поместите ограждение на плиту, обеспечив контакт
между заглушками и краями рабочей поверхности.
3.
Наклоните кожух вниз.
■1.
Затем приподнимите его и заведите боковые стороны
под края рабочей поверхности,
5. За<.[>иксируйте его при помощи задних заглушек.
36
