97
R
Монтаж
Преобразование аналоговых сигналов в цифровые
(аналого−цифровой преобразователь)
Подсоединив видеокамеру к видеомагнитофону или к видеокамере формата 8 мм, можно преобразовывать
аналоговые видео/аудио сигналы в цифровые сигналы и выводить цифровые сигналы через DV−разъем.
DV−разъем выполняет функции только выходного разъема.

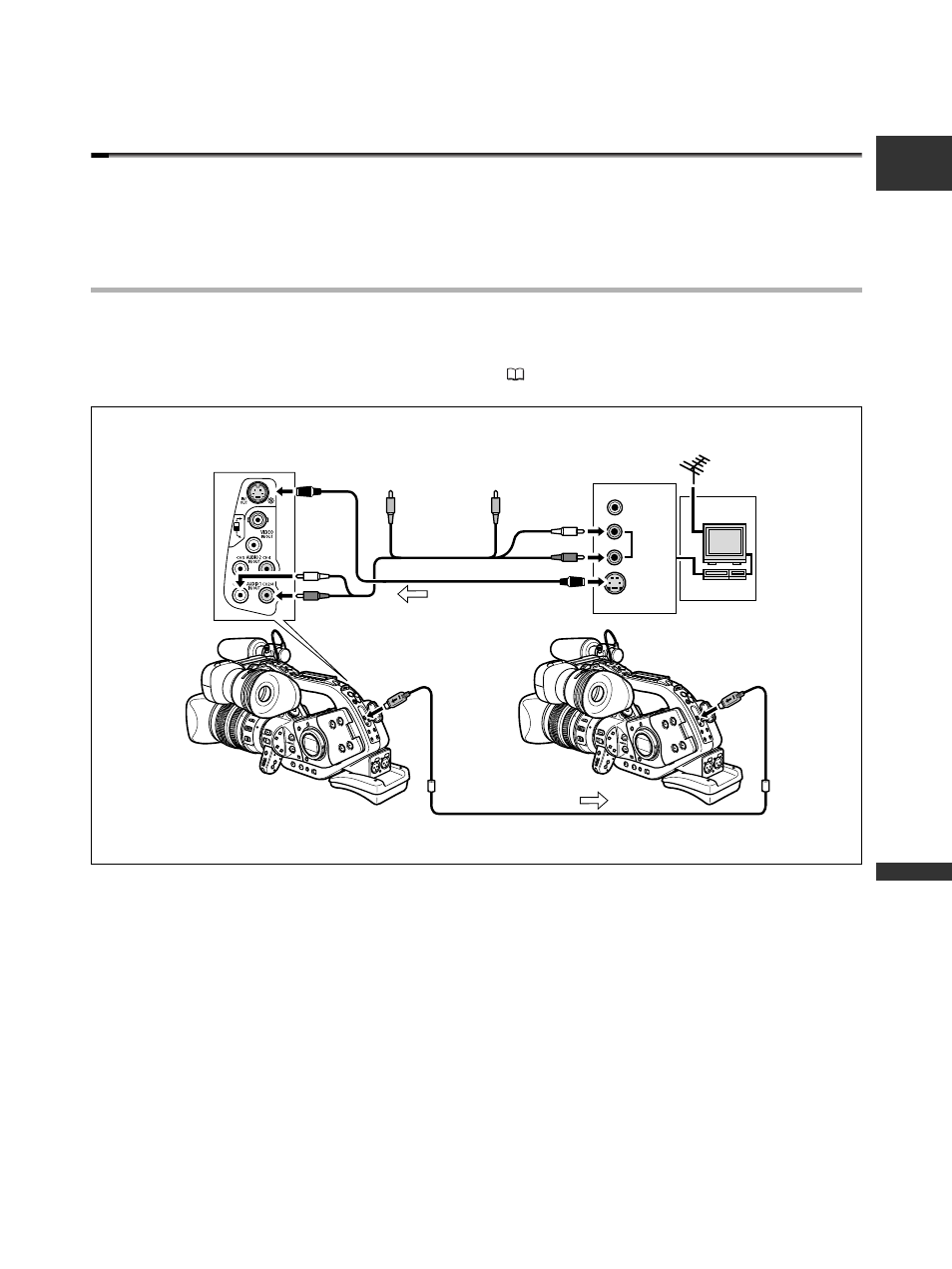

Подключение устройств
Перед началом подключения выключите все устройства. Извлеките кассету из видеокамеры. См. также инструкции
по эксплуатации подключенного устройства. Используйте дополнительно приобретаемый DV−кабель CV−150F
(4 – 4 контакта) или CV−250F (4 – 6 контактов).
Можно также использовать для подключения разъем VIDEO (
85).
R
L
AUDIO
VIDEO
S(S1)
-VIDEO
Кабель S−video S−150 (входит
в комплект поставки)
Стереофонический видеокабель STV−150
(из комплекта поставки)
DV−кабель (приобретается дополнительно)
Направление
передачи сигнала
Направление передачи сигнала
