Воспроизведение
Просмотр на экране телевизора
Телевизоры с входным разъемом S (S1)-video
См. также руководство пользователя телевизора или видеомагнитофона.
1. Перед началом подключения выключите все устройства.
2. Для подключения к разъемам S-video используйте кабель S-video S-150.
3. Подключите стереофонический видеокабель STV-150 к разъему AUDIO1 видеокамеры и к звуковым
разъемам телевизора/видеомагнитофона.
4. При подключении к телевизору установите переключатель входа в положение VIDEO. При подклю-
чении к видеомагнитофону установите переключатель входа в положение LINE.
❍ Для питания видеокамеры рекомендуется использовать сеть переменного тока.
❍ При подключении к телевизору с разъемом S (S1) качество изображения выше.
R
L
VIDEO
AUDIO
S(S1)-VIDEO
INPUT

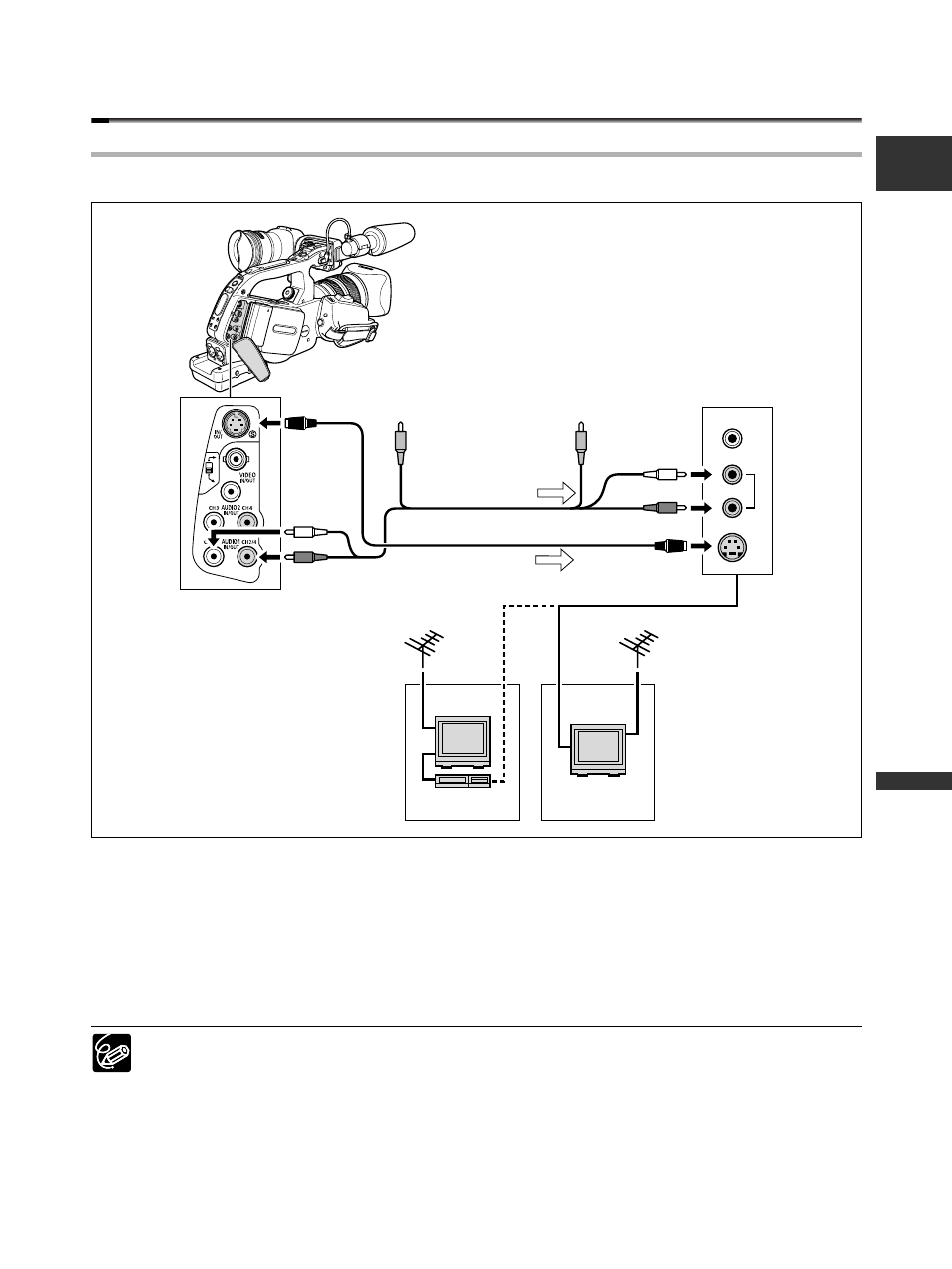

Кабель S−video S−150 (входит в комплект поставки)
Стереофонический
видеокабель STV−150
(из комплекта поставки)
Направление
передачи сигнала
Направление
передачи сигнала
