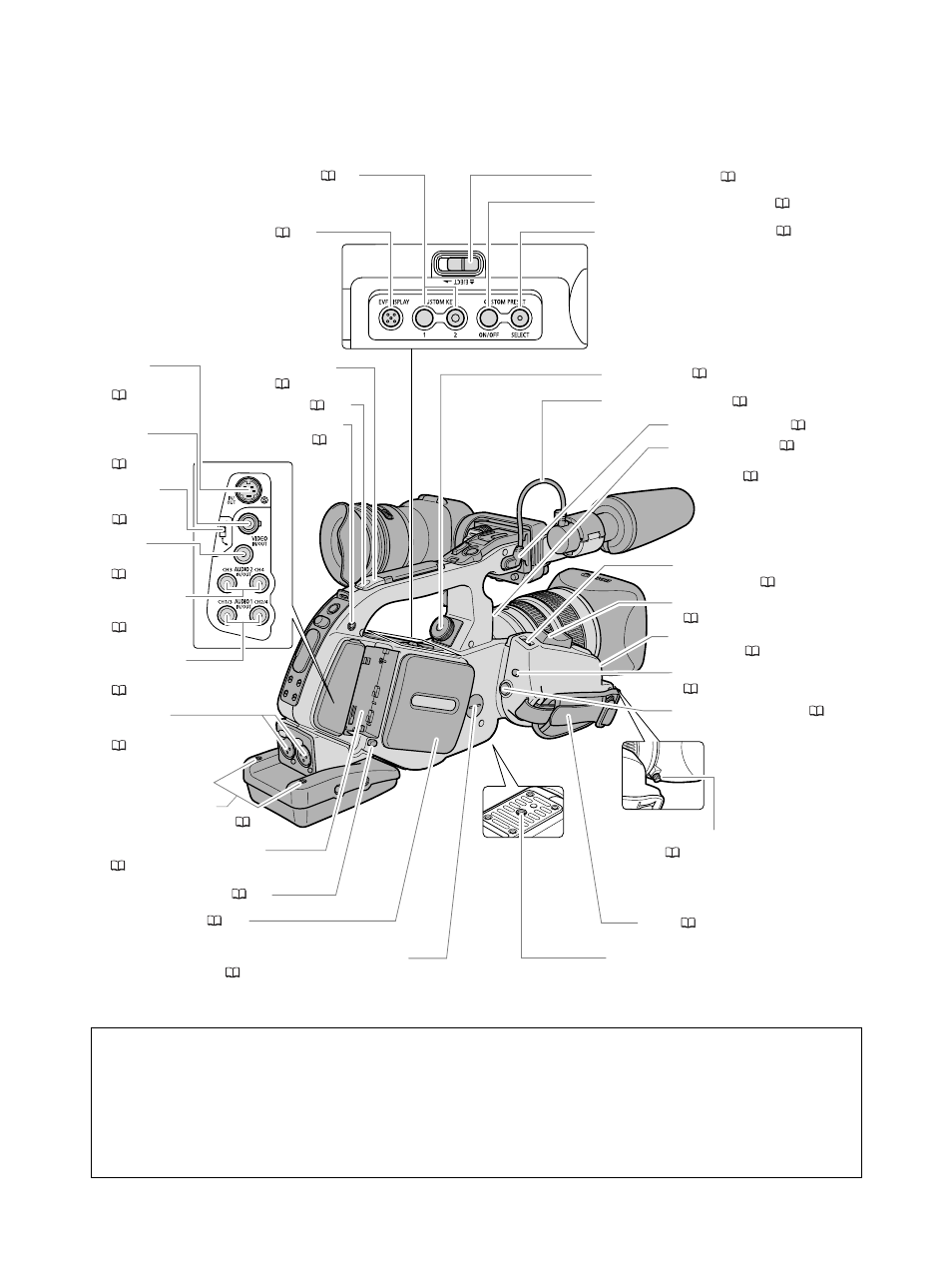

Микрофонный кабель ( 18)
Ручка ( 19)
Кнопка пуска/остановки ( 30)
Штативное гнездо*
Винт крепления бленды объектива
( 21)
Кнопка EVF DISPLAY ( 33)
Пользовательские кнопки CUSTOM KEYS ( 70)
Кнопка CUSTOM PRESET ON/OFF ( 66)
Переключатель EJECT ( 23)
Кнопка CUSTOM PRESET SELECT ( 66)
Диск AE SHIFT ( 58)
Датчик дистанционного
управления ( 22, 92)
Индикатор съемки ( 79)
Резьбовое отверстие для
держателя адаптера ( 19)
Блок крепления аккумулятора
( 11)/серийный номер
Резьбовые отверстия
для держателя адаптера ( 19)
Входные
разъемы XLR
( 47, 48)
Отсек элемента резервного питания
( 14)
Кнопка BATT. RELEASE ( 11)
Отсек для кассеты ( 23)
Переключатель ZOOM SPEED
( 36)
Рычаг зуммирования на ручке
( 36)
Диск регулировки скорости
зуммирования ( 36)
Индикатор съемки ( 79) /
Датчик дистанционного
управления ( 22, 92)
Датчик дистанционного
управления ( 22, 92)
Видео−
разъем (RCA)
( 85)
Разъем
S−video
( 83)
Видео−
разъем (BNC)
( 85)
RCA−разъемы
AUDIO 2
( 48)
RCA−разъемы
AUDIO 1
( 47)
Селектор
RCA/BNC
( 84)
Разъемы FRONT MIC ( 18)
Разъем m
Символ m (LANC) обозначает Local Application Control Bus System — Шина управления для локальных приложений.
Разъем m позволяет подключать видеокамеру к другому оборудованию и управлять этим оборудованием.
❍ К разъему m подключайте только устройства с символом m.
❍ Работа соединения с устройствами без символа m не гарантируется.
❍ Некоторые кнопки на подключенных устройствах могут не работать или работать не так, как кнопки на видеокамере.
* Не используйте штативы с винтом крепления длиннее 5,5 мм, так как такой винт может повредить видеокамеру.
