47
R
Съемка

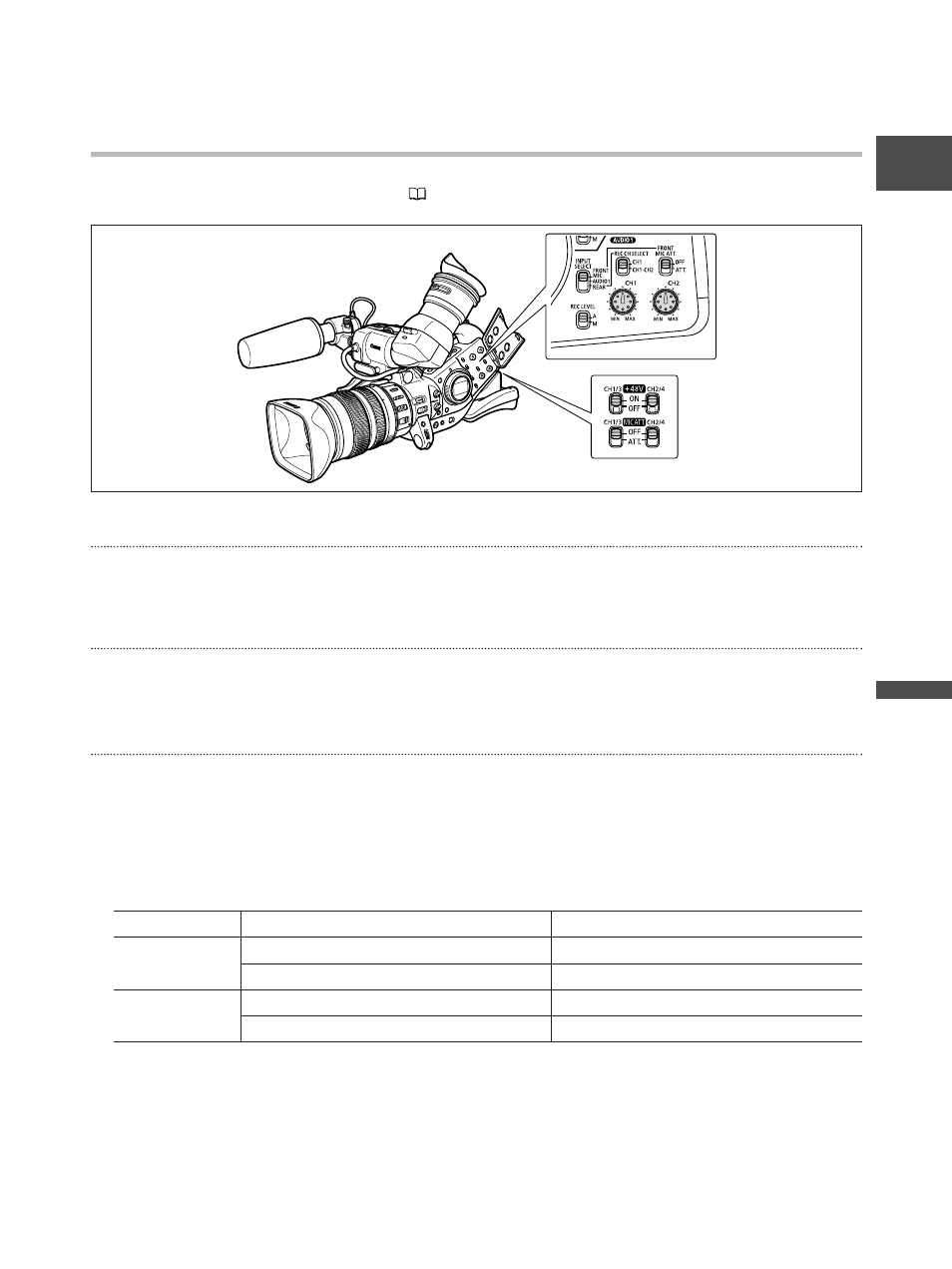

Запись по каналам 1 и 2
Выберите аудиовход FRONT MIC (микрофон из комплекта поставки), AUDIO1 (разъемы RCA) èëè REAR (разъемы
XLR). См. также блок−схему звукового тракта (
120).
При использовании переднего микрофона
Установите переключатель INPUT SELECT в положение FRONT MIC.
При необходимости включите аттенюатор микрофона (20 дБ), установив переключатель FRONT MIC ATT. в положение ATT.
При подключении к разъемам RCA входа AUDIO1 (запись с линейного входа)
1. Подсоедините устройство к разъемам RCA входа AUDIO1.
2. Установите переключатель INPUT SELECT в положение AUDIO1.
При подключении к разъемам XLR
1. Подключите микрофон к разъемам XLR.
Для подачи на микрофон фантомного питания установите переключатель +48V в положение ON (Вкл.). Перед включением
фантомного питания обязательно сначала подсоедините микрофон. При выключении фантомного питания микрофон
должен быть подключен.
2. Установите переключатель INPUT SELECT в положение REAR.
3. Установите переключатель выбора канала записи REC CH SELECT в положение CH1 или CH1 – CH2.
4. При необходимости включите аттенюатор микрофона (20 дБ), установив переключатель MIC ATT.
в положение ATT.
5. Для усиления 12 дБ: Откройте меню и выберите пункт [AUDIO SETUP] (НАСТР. АУДИО). Выберите
пункт [R-XLR GAINUP] (УСИЛЕНИЕ XLR), установите для него значение [12dB] и закройте меню.
Входной разъем Положение переключателя REC CH SELECT Записываемый канал
CH1/3 CH1 Канал 1
CH1 − CH2 Канал 1 + Канал 2
CH2/4 CH1 Канал 2
CH1 − CH2 – – –
