Введение

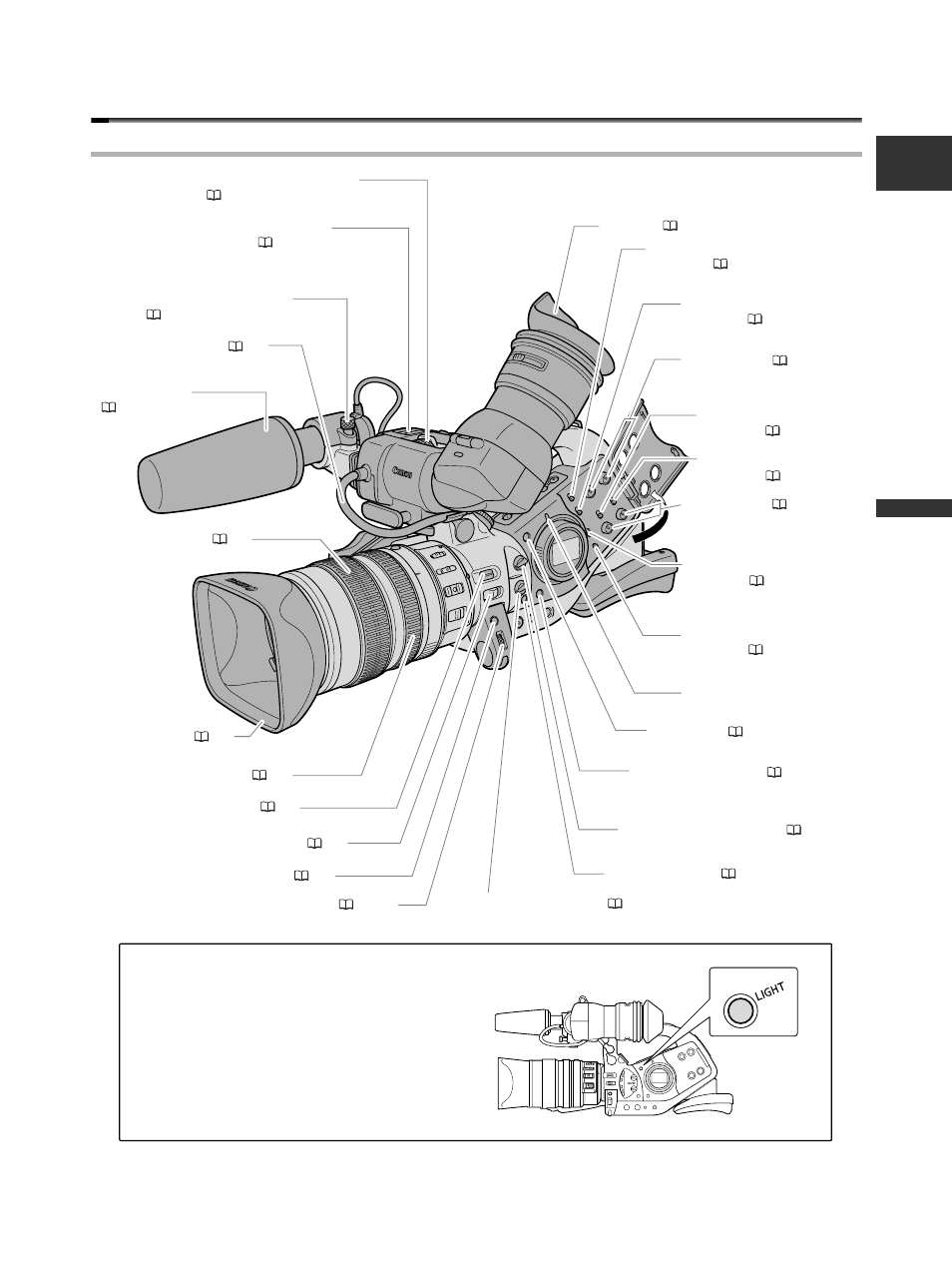

Элементы камеры и их назначение
Усовершенствованная колодка
для аксессуаров ( 48)
Стереомикрофон
( 18)
Кабель видоискателя ( 15)
Кольцо зуммирования ( 36)
Кольцо фокусировки ( 38)
Бленда объектива ( 21)
Кнопка EXP. LOCK ( 57)
Диск IRIS/SET ( 24, 55)
Переключатель FRAME RATE ( 42)
Кнопка END SEARCH ( 35)
Переключатель ASPECT RATIO ( 43)
Индикатор питания
Винт фиксатора видоискателя
( 15)
Наглазник ( 16)
Переключатель REC LEVEL
(CH1, CH2) ( 49)
Диски CH3/CH4 ( 49)
Переключатель INPUT SELECT
(CH1, CH2) ( 47)
Переключатель INPUT SELECT
(CH3, CH4) ( 48)
Диски CH1/CH2 ( 49)
Переключатель REC LEVEL
(CH3, CH4) ( 49)
Кнопка AUDIO MONITOR ( 49, 86)
Кнопка LIGHT ( 7)
Винт фиксатора микрофона
( 18)
Кнопка LIGHT (Подсветка)
При нажатии кнопки LIGHT приблизительно на 10 с включа−
ется подсветка бокового дисплея. Если нажать эту кнопку и
удерживать ее нажатой более 3 с, то дисплей подсвечивается
до тех пор, пока подсветка не будет отключена повторным
нажатием этой кнопки.
Переключатель LENS RELEASE ( 20)
Кнопка MENU ( 24)
Переключатель REC CH SELECT
(CH1, CH2) ( 47)
Переключатель FRONT MIC ATT.
(CH1, CH2) ( 47)
