85
R
Воспроизведение
Телевизоры с разъемами аудио/видео
См. также руководство пользователя телевизора или видеомагнитофона.
1. Перед началом подключения выключите все устройства.

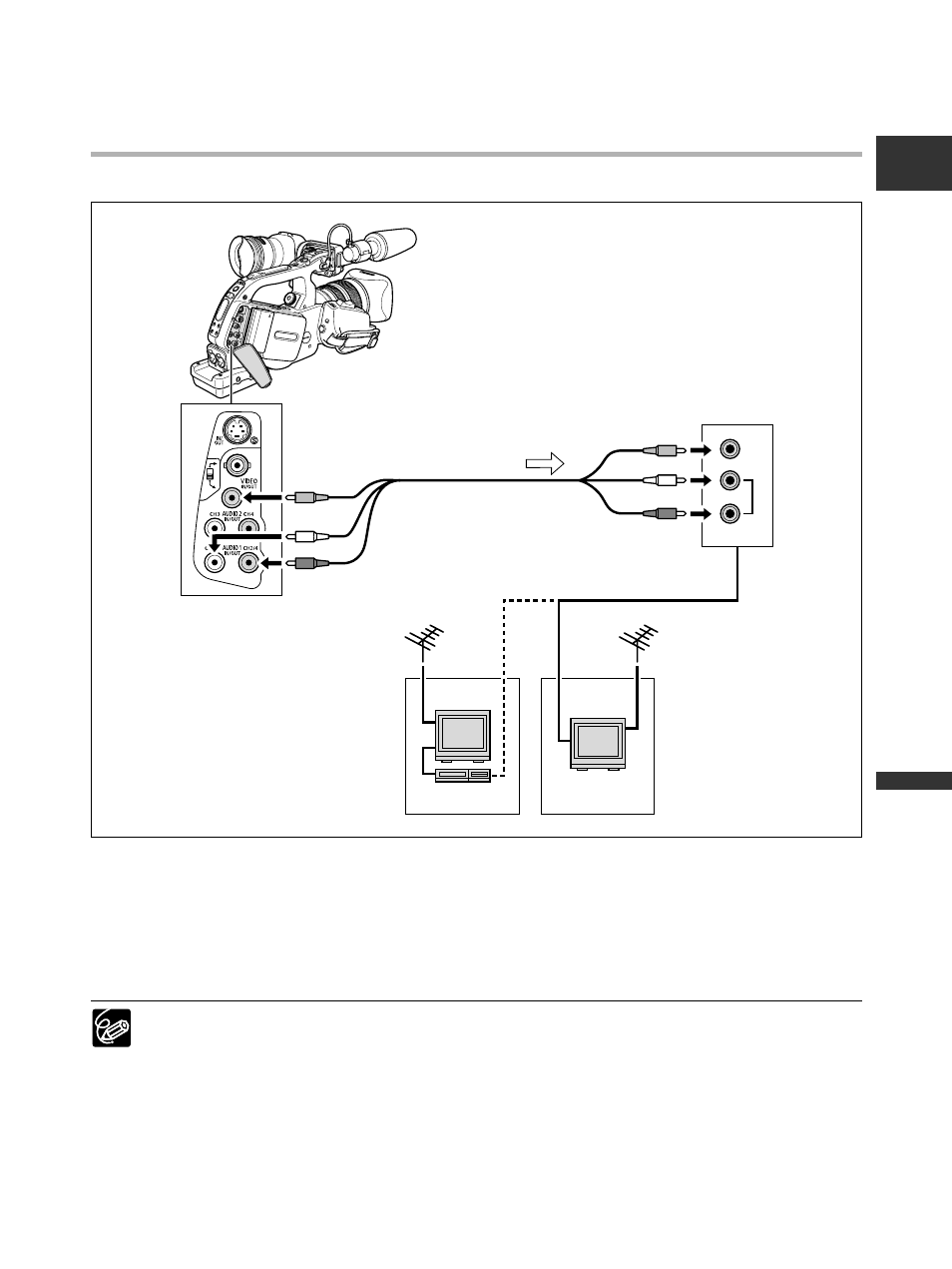

2. Подключите стереофонический видеокабель STV-150 к разъемам VIDEO и AUDIO1 видеокамеры
и к разъемам аудио/видео телевизора/видеомагнитофона.
3. При подключении к телевизору установите переключатель входа в положение VIDEO. При подклю-
чении к видеомагнитофону установите переключатель входа в положение LINE.
При подключении к разъему RCA установите селектор RCA/BNC в положение RCA. При подключении к разъему BNC
установите селектор RCA/BNC в положение BNC.
VIDEO
R
L
INPUT
AUDIO
Стереофонический видеокабель
STV−150 (из комплекта поставки)
Направление
передачи сигнала
