Запись по каналам 3 и 4 – Инструкция по эксплуатации Canon MiniDV PAL Camcorder XL2
Страница 48
48

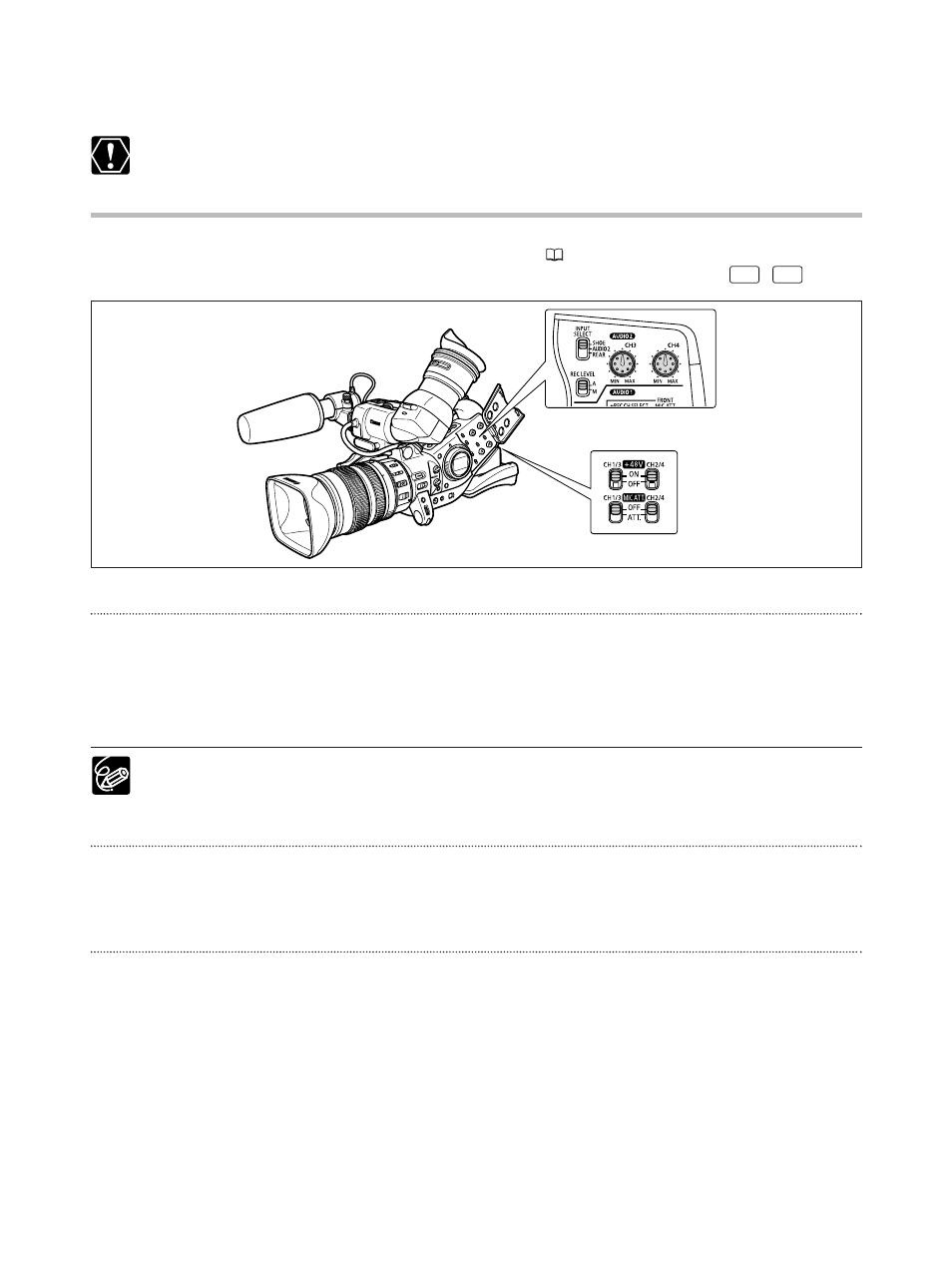

Запись по каналам 3 и 4
Выберите аудиовход SHOE (дополнительно приобретаемый микрофонный адаптер MA−300), AUDIO2 (разъемы RCA)
èëè REAR (разъемы XLR). См. также блок−схему звукового тракта (
120).
Для параметра [AUDIO MODE] (АУДИО РЕЖИМ) должно быть установлено значение [12bit CH , ].
При подсоединении к усовершенствованной колодке для аксессуаров
1. Установите дополнительно приобретаемый микрофонный адаптер MA-300 на усовершенствованную
колодку для аксессуаров.
• Адаптер MA−300 позволяет использовать симметричные микрофоны на всех 4 каналах.
• См. также руководство по эксплуатации адаптера MA−300.
2. Установите переключатель INPUT SELECT в положение SHOE.
❍ Адаптер MA−300 не позволяет использовать фантомное питание.
❍ Адаптеры MA−100 и MA−200 не поддерживаются.
При подключении к разъемам RCA входа AUDIO2 (запись с линейного входа)
1. Подсоедините устройство к разъемам RCA входа AUDIO2.
2. Установите переключатель INPUT SELECT в положение AUDIO2.
При подключении к разъемам XLR
1. Подключите микрофон к разъемам XLR.
Для подачи на микрофон фантомного питания установите переключатель +48V в положение ON (Вкл.). Перед включением
фантомного питания обязательно сначала подсоедините микрофон. При выключении фантомного питания микрофон должен
быть подключен.
2. Установите переключатель INPUT SELECT в положение REAR.
3. При необходимости включите аттенюатор микрофона (20 дБ), установив переключатель MIC ATT.
в положение ATT.
4. Для усиления 12 дБ: Откройте меню и выберите пункт [AUDIO SETUP] (НАСТР. АУДИО). Выберите
пункт [R-XLR GAINUP] (УСИЛЕНИЕ XLR), установите для него значение [12dB] и закройте меню.
При подсоединении микрофона, не поддерживающего фантомное питание, обязательно установите переключатель
+48V в положение OFF (Выкл.). В противном случае возможно повреждение микрофона.
1/2
3/4
