Телевизоры с разъемом SCART
См. также руководство пользователя телевизора или видеомагнитофона.
1. Перед началом подключения выключите все устройства.
2. Подключите адаптер PC-A10 SCART к разъему SCART телевизора или видеомагнитофона.
3. Подключите стереофонический видеокабель STV-150 к разъемам VIDEO и AUDIO1 видеокамеры
и к разъемам аудио/видео адаптера SCART.
4. При подключении к телевизору установите переключатель входа в положение VIDEO. При подключении
к видеомагнитофону установите переключатель входа в положение LINE.
❍ Входящий в комплект поставки адаптер SCART PC−A10 предназначен только для вывода сигнала. Для записи с
аналогового линейного входа или для аналого−цифрового преобразования используйте адаптер SCART с поддерж−
кой входных сигналов (продается в магазинах).
❍ При подключении к разъему RCA установите селектор RCA/BNC в положение RCA. При подключении к разъему
BNC установите селектор RCA/BNC в положение BNC.

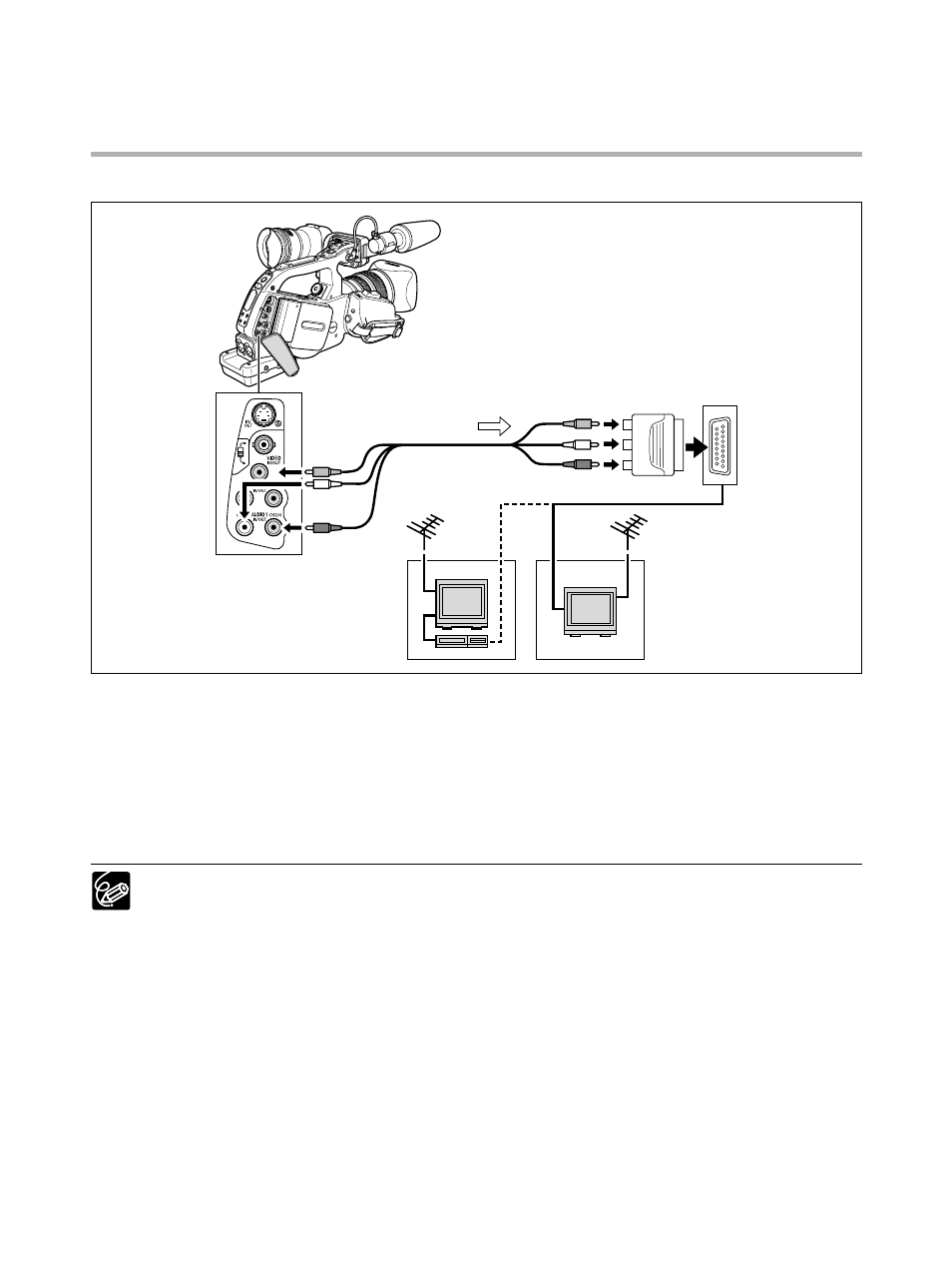

AUDIO
(L
/MONO)
AUDIO
(R)
VIDEO
Стереофонический видео−
кабель STV−150 (из комплекта
поставки)
Направление
передачи сигнала
Адаптер SCART
PC−A10
