ALLIGATOR D-950/970 “Инструкция по установке” 19

© Saturn Marketing Ltd.

СИНИЙ/ЖЁЛТЫЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА ДО-
ПОЛНИТЕЛЬНОГО КАНАЛА 2 СИСТЕМЫ
Подсоединение данного провода определяет полярность сигнала силового выхода дополнительного кана-
ла 2 системы (см. СИНИЙ провод выше)
Подсоединение:

a) Для того, чтобы силовой выход дополнительного канала 2 был отрицательной полярности, подсоеди-

ните СИНИЙ/ЖЁЛТЫЙ провод к “массе”.

b) Для того, чтобы силовой выход дополнительного канала 2 был положительной полярности, подсое-

дините СИНИЙ/ЖЁЛТЫЙ провод к +12В через предохранитель.

ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ
ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ
ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым реле блокировки стартера.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен ис-
пользоваться только для управления катушкой реле блокировки стартера.
Подсоединение: ОРАНЖЕВЫЙ/БЕЛЫЙ провод системы к клемме № 86 реле (входит в комплект). Подсое-
дините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда
ключ зажигания находится в положении “СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И СТАРТ»
(для схемы блокировки цепи зажигания), и присутствует напряжение 0В, когда ключ зажигания находится в
любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87 реле. Подсое-
дините другую часть провода к клемме № 30 реле как показано на схеме.

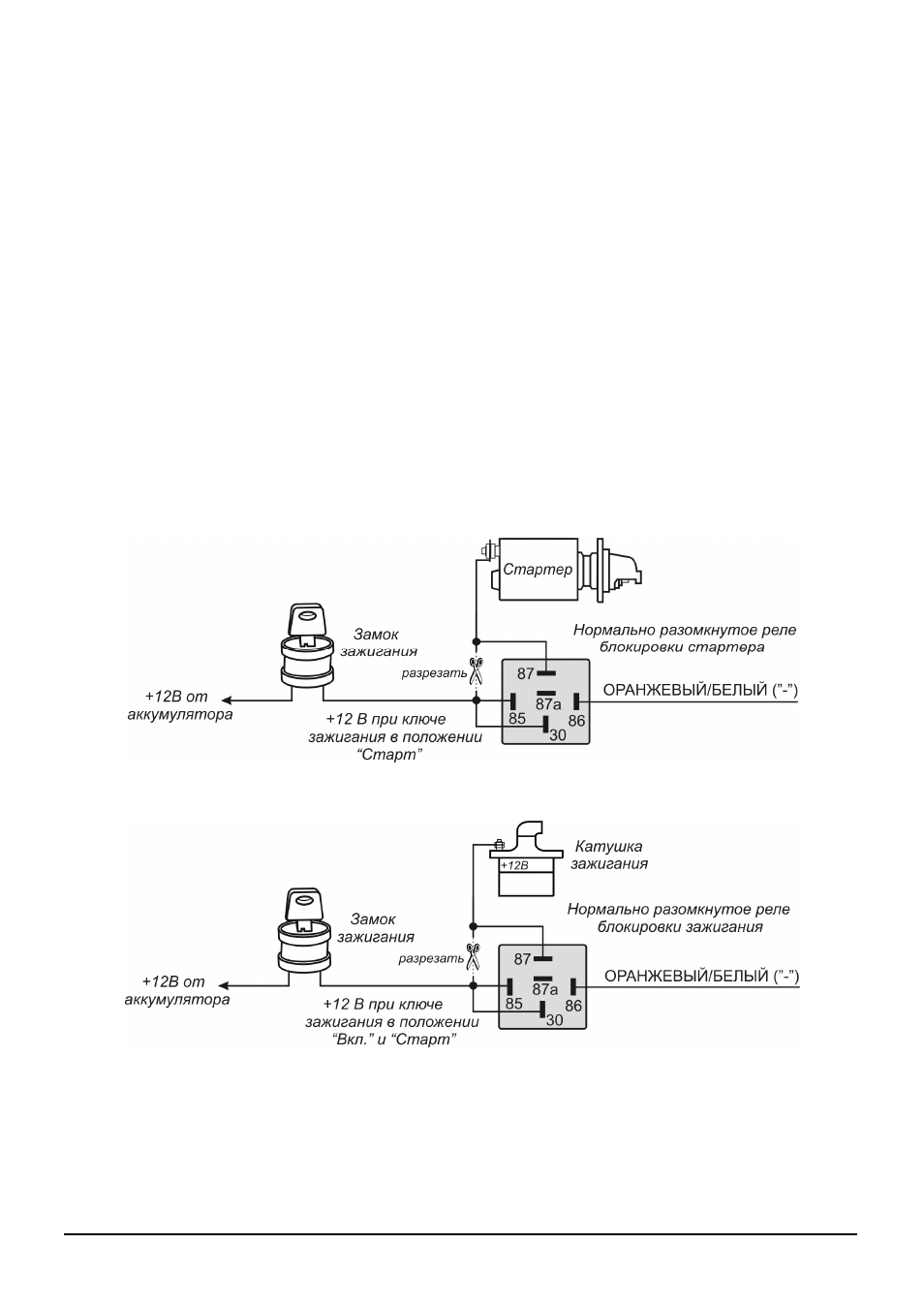

Схема подключения ОРАНЖЕВОГО/БЕЛОГО провода для блокировки цепи зажигания автомобиля:

Примечание: Обратите внимание на то, что питание на реле блокировки будет подаваться только в мо-
мент попытки завести двигатель. Таким образом, рее блокировки будет потреблять энергию аккумулятора
только в момент попытки запуска в то время, когда система находится в режиме охраны.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАНЖЕ-
ВЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
