ALLIGATOR D-950/970 “Инструкция по установке” 15 © Saturn Marketing Ltd.
3) Вы можете также использовать выход дополнительного канала 2 системы (СИНИЙ провод) для того,
чтобы система подавала питание на замок зажигания в течение определенного времени. В этом слу-
чае Вы сможете ставить систему в режим охраны с заведенным двигателем, не оставляя
ключи в замке зажигания (если включена программируемая функция № 1.13):
♦ Перед выключением зажигания активизируйте выход дополнительного канала 2 системы нажатием и
удерживанием кнопки
передатчика в течение 2 секунд. Система начнет подавать напряжение на за-
мок зажигания в обход ключа зажигания.
♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать под управлением системы),
выйдите из автомобиля, убедитесь, что все двери, капот и багажник закрыты и поставьте систему в ре-
жим охраны автомобиля с работающим двигателем.
♦ После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После это-
го отключите дополнительный канал 2 системы нажатием и удерживанием кнопки
передатчика в те-
чение 2 секунд. Двигатель будет продолжать работать.
Подсоединение. Для реализации данной функции (рекомендуется использовать дополнительное реле
40А т.к. в цепи зажигания может быть достаточно высокий ток):
♦ ОРАНЖЕВЫЙ/БЕЛЫЙ (СЕРЫЙ или ЗЕЛЁНЫЙ/ЖЁЛТЫЙ) провод системы (с помощью дополнитель-
ного реле) ДОЛЖЕН использоваться для блокировки цепи зажигания.
♦ Запрограммируйте тип выхода дополнительного канала 2 системы как “постоянный” (функция № 2.6);
♦ Подсоедините СИНИЙ/ЖЁЛТЫЙ провод к “массе”
♦ Подсоедините СИНИЙ провод системы к контакту № 86 дополнительного реле.
♦ Подсоедините контакт № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-
жение +12В, когда ключ зажигания находится в положениях “ВКЛ” и “СТАРТ” и присутствует напряже-
ние 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть под-
ключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажи-

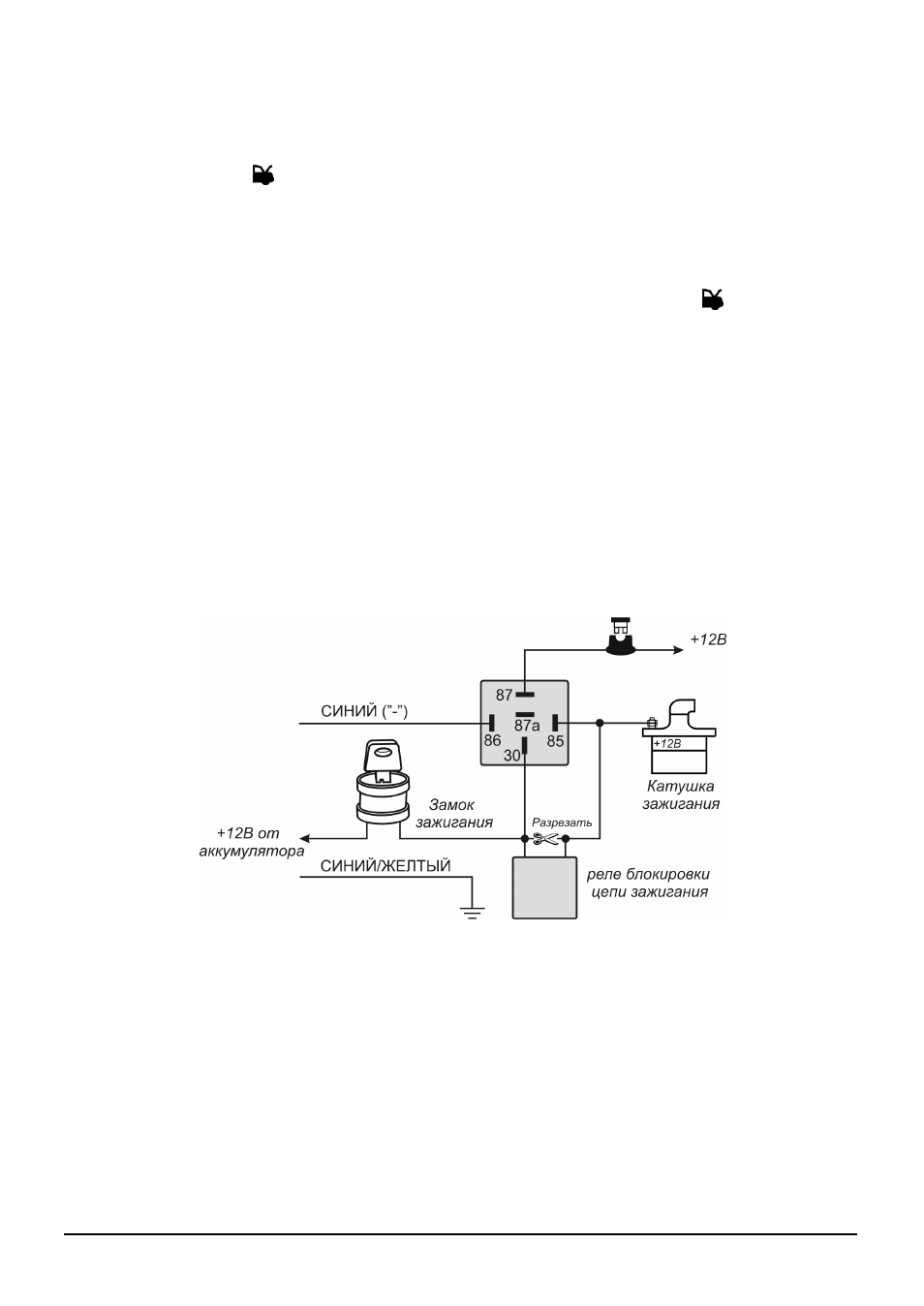

гания (как показано на схеме ниже).
♦ Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
