5. Подготовьте плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
6. При установке платы PCI Express в разъем для 16-канальной платы расположите ее так, чтобы выровнять зажимное гнездо с зажимом.
7. Вставьте плату в разъем и с усилием нажмите на нее . Убедитесь, что плата вошла в слот до конца.
8. Чтобы зафиксировать плату в гнезде , установите и затяните винт.
9. Подсоедините кабели , которые должны быть подсоединены к плате.
Информацию о подключении кабелей к плате см . в документации по плате.
10. В компьютере Vostro 220s установите скобку поддержки корпуса (см. раздел Снятие и установка опорной скобы ).
11. Выполните процедуру , описанную в разделе После работы с компьютером .
12. Установите все драйверы , необходимые для работы платы, в соответствии с документацией к ней.
13. Информацию о завершении процедуры извлечения см . в разделе Настройка компьютера после извлечения или установки платы PCI/PCI Express .
Настройка компьютера после извлечения или установки платы PCI/PCI Express
ПРЕДУПРЕЖДЕНИЕ : Некоторые сетевые адаптеры позволяют автоматически запускать подключенный к сети компьютер . Поэтому во
избежание поражения электрическим током обязательно отключите питание компьютера перед установкой платы .

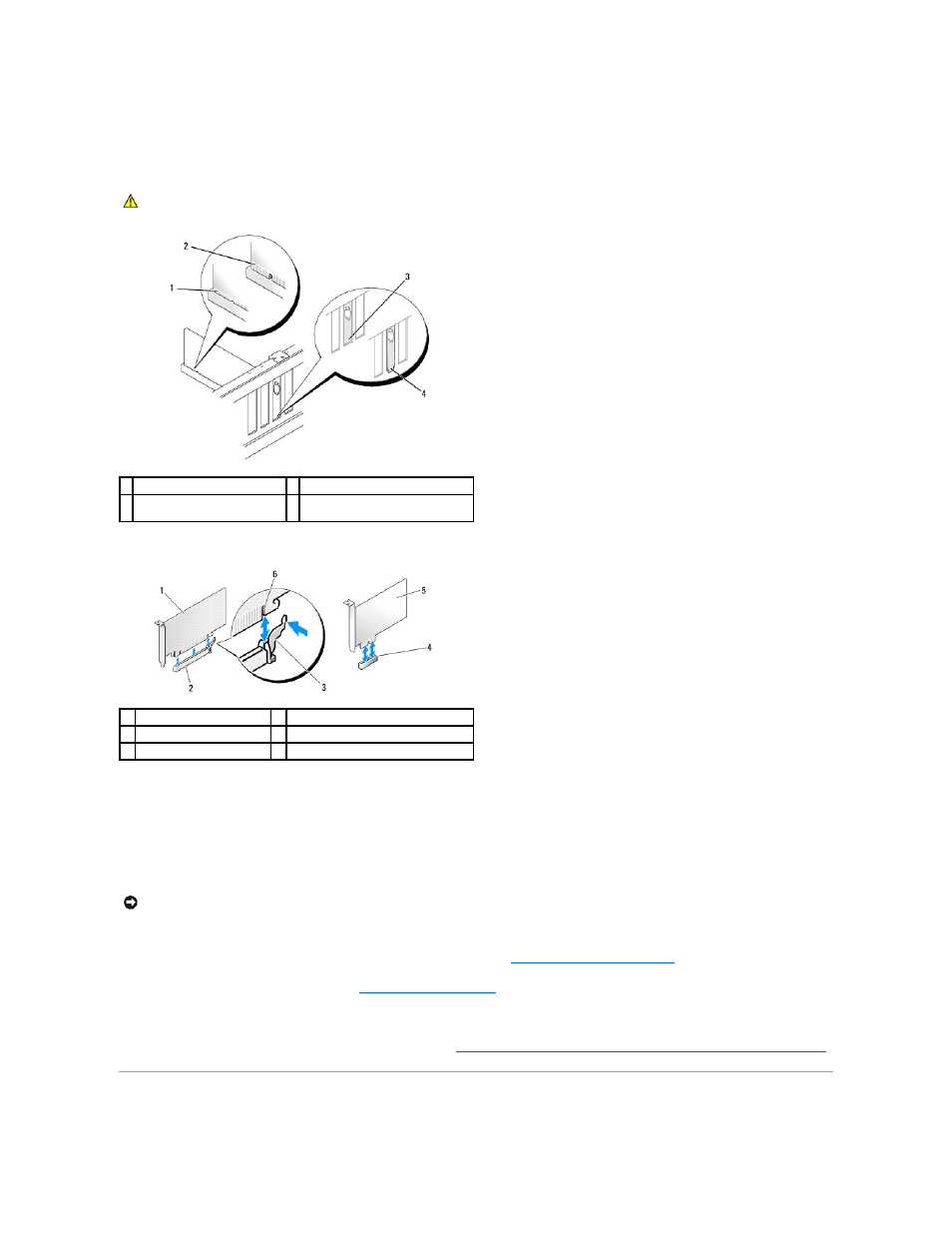

1 плата, установленная до конца 2 плата, установленная не до конца
3 скоба внутри слота 4 скоба, выходящая за пределы
слота
1 плата PCI Express x16 2 слот для платы PCI Express x16
3 защитный фиксатор 4 слот для платы PCI Express x1
5 плата PCI Express x1 6 защитное гнездо
ВНИМАНИЕ : Не прокладывайте кабели поверх или сзади плат , кроме компьютера Vostro 220s, в котором есть зажим для кабелей на скобке
поддержки корпуса . Если кабель проходит поверх платы вне зажимов, крышка компьютера может не закрыться или возможно повреждение
оборудования .
