Vostro 220
Vostro 220s
платы USB3
19 разъем PCI (PCI3) 20 разъем PCI (PCI2) 21 разъем PCI (PCI 1)
22 разъем PCI Express
x1 (PCIE_X1 2)
23 разъем PCI Express x16
(PCIE_X16)
24 разъем PCI Express x1
(PCIE_X1 1)
25 аудиоразъемы 26 один сетевой порт и два
порта USB
27 порты USB (2)
28 порты USB (2) и
разъем E-SATA
29 разъем вентилятора на
корпусе
30 порт дисплея
31 видео- (VGA) и
параллельные порты
32 разъемы PS/2 для мыши и
клавиатуры

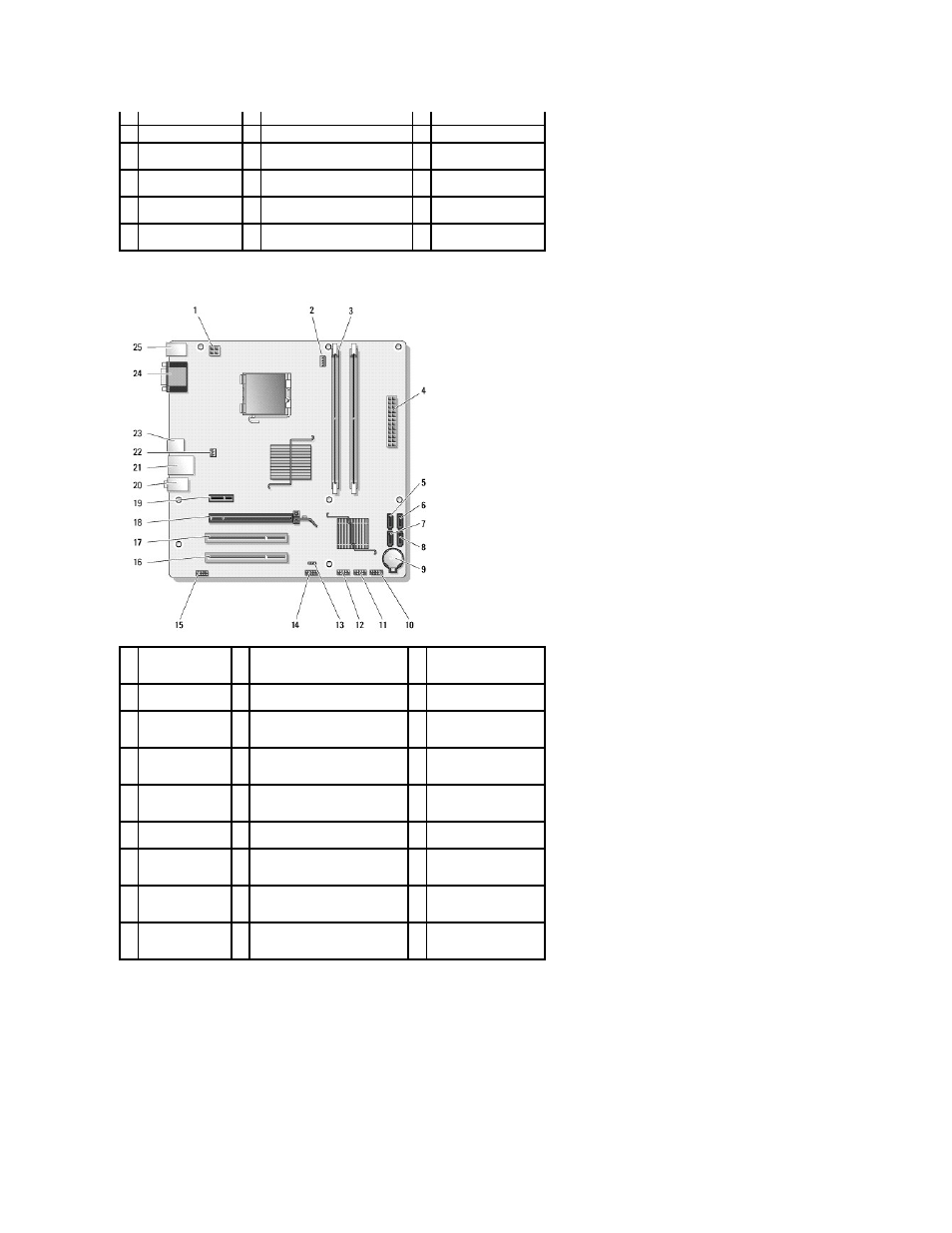

1 разъем питания
(PWR2) 2 питание блока
радиатора
/вентилятора
процессора
3 разъемы модуля памяти
(2)
4 основной разъем
питания
(PWR1)
5 разъем диска SATA (SATA2) 6 разъем диска SATA
(SATA1)
7 разъем диска
SATA (SATA3) 8 разъем диска с
последовательным
интерфейсом
serial ATA (SATA0)
9 гнездо аккумулятора
10 разъем ввода-
вывода на
передней панели
11 разъем USB1 системной платы
(на передней панели ввода-
вывода
)
12 разъем USB2 системной
платы (на передней
панели ввода -вывода)
13 перемычка CMOS
(CLEAR CMOS)
14 разъем системной платы USB3 15 аудиоразъем (AUDIO1)
(на передней панели
ввода
-вывода)
16 разъем PCI (PCI 1) 17 разъем PCI (PCI2) 18 разъем PCI Express x16
(PCIE_X16)
19 разъем PCI
Express x1
(PCIE_X1)
20 аудиоразъемы 21 один сетевой порт и
два порта USB
22 питание
вентилятора в
корпусе
23 порты USB (2) 24 видеоразъем (VGA)
25 разъемы PS/2 для
мыши и
клавиатуры
