5. Выньте устройство чтения карт памяти из упаковки .
6. Для компьютера Vostro 220s: установите два винта на устройстве чтения карт памяти.
7. Аккуратно вдвиньте устройство в отсек со стороны передней панели компьютера .
8. Компьютеры Vostro 420 и Vostro 220:
a. Выровняйте отверстия для винтов на устройстве и в отсеке .
b. Вставьте и затяните два винта , чтобы закрепить устройство в отсеке.
9. В компьютере Vostro 220s надавите на защелку, чтобы закрепить оптический дисковод и дисковод 3,5" в соответствующих отсеках.
10. подсоедините кабель USB-интерфейса к задней части устройства.
11. Подключите другой конец кабеля USB-интерфейса к USB-разъему на системной плате (см. раздел Элементы системной платы ).
12. Установите лицевую панель (см. раздел Установка лицевой панели ).
13. Выполните процедуру , описанную в разделе После работы с компьютером .
14. Инструкции по установке дополнительных программ , необходимых для работы диска, см. в документации, поставляемой с диском.

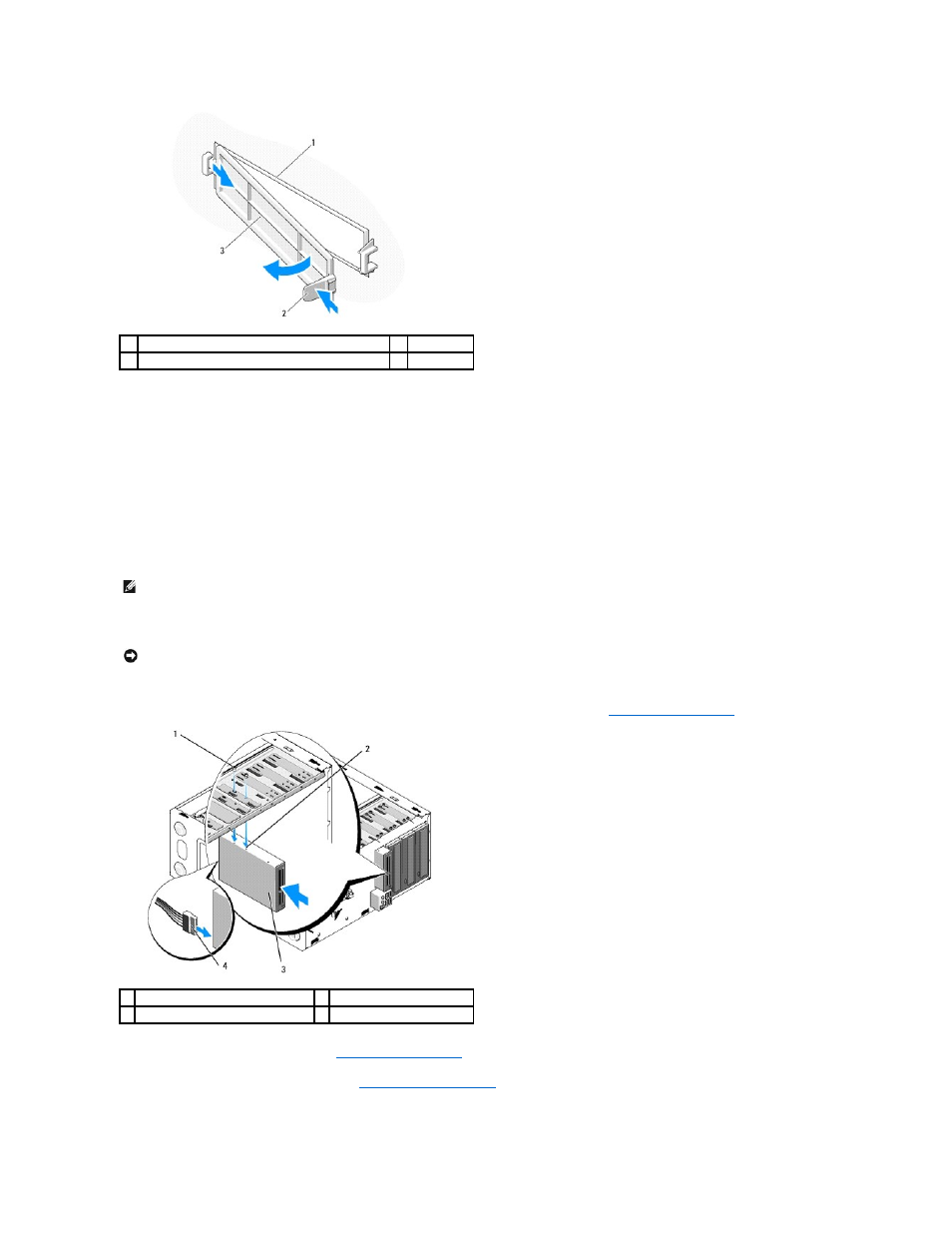

1 внутренняя сторона лицевой панели 2 защелка
3 крышка пустого отсека
ПРИМЕЧАНИЕ : Устанавливайте устройство чтения карт памяти в отсек до подключения кабеля USB-интерфейса.
ВНИМАНИЕ : Разъемы имеют ключ для правильного подключения : специальную прорезь или отсутствующий контакт одной части разъема
соответствует выступу или отсутствующему отверстию в ответной части . Чтобы избежать повреждения разъемов, правильно располагайте их
перед подключением .
1 винты (2) 2 отверстия для винтов (2)
3 устройство чтения карт памяти 4 кабель интерфейса USB
