Инструкция по эксплуатации Dell Vostro 220s (Late 2008)
Страница 16
1.
Распаковывая новый процессор
, соблюдайте осторожность и не касайтесь нижней части процессора.
2.
Полностью поверните рычаг фиксатора и убедитесь
, что крышка процессора осталась поднятой.
3.
Выровняйте два паза на процессоре с пазами в разъеме
.
4.
Совместите углы с контактом
1 на процессоре и разъеме и аккуратно установите процессор в разъем.
5.
Слегка надавите на процессор
, чтобы он плотно вошел в разъем.
6.
Опустите крышку процессора
.
7.
Поверните рычаг фиксатора назад к разъему и поместите его под удерживающий рычаг
.
8.
Удалите термопасту с нижней части радиатора
.
9.
Нанесите новую термопасту на верхнюю поверхность процессора
.
10.
Установите на место вентилятор и радиатор процессора в сборе
(см. раздел
Замена блока радиатора
/вентилятора процессора
).
11.
Выполните процедуру
, описанную в разделе
После работы с компьютером
.
Назад на страницу содержания
ВНИМАНИЕ
:
Контакты хрупкие
. Во избежание повреждения контактов правильно совместите микропроцессор с гнездом и не прикладывайте к
нему особых усилий во время установки
. Будьте осторожны, не касайтесь контактов системной платы и не погните их.

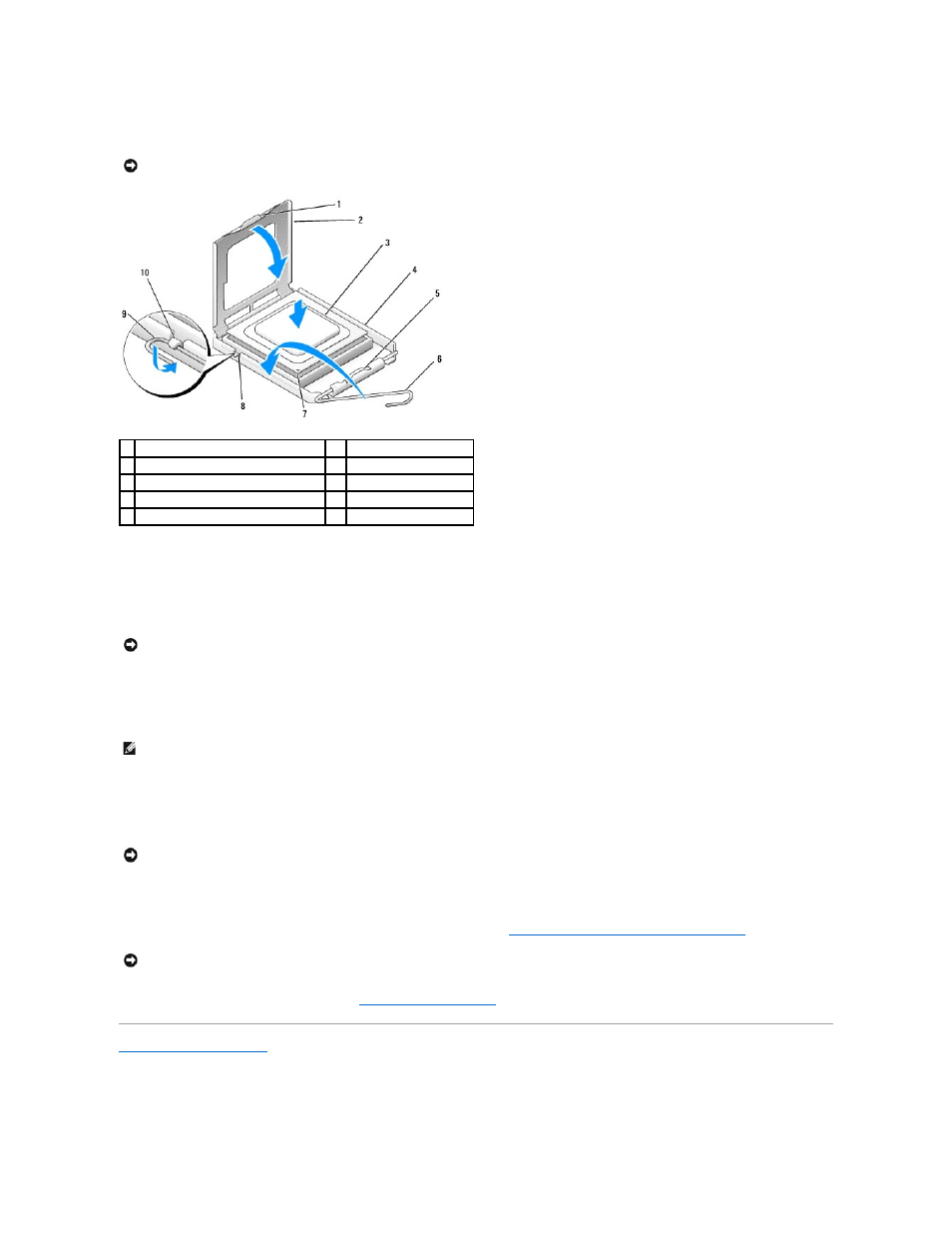

1 выступ
2
крышка процессора
3 процессор
4
разъем процессора
5 удерживающая скоба
6
рычаг фиксатора
7 указатель контакта 1 процессора
8
паз для выравнивания
9 удерживающий рычаг
10 паз для выравнивания
ВНИМАНИЕ
:
Во избежание повреждений проверьте правильность совмещения процессора с разъемом и не применяйте чрезмерные усилия во
время установки
.
ПРИМЕЧАНИЕ
:
Убедитесь
, что выступ крышки расположен так, что будет находиться под удерживающей скобой, когда рычаг фиксатора
повернут и закреплен под удерживающим рычагом
.
ВНИМАНИЕ
:
Не забудьте нанести новую термопасту
. Новая термопаста необходима для обеспечения достаточного термоскрепления, которое
является обязательным условием для оптимальной работы процессора
.
ВНИМАНИЕ
:
Убедитесь
, что блок радиатора плотно встал на свое место и надежно закреплен.
