Установка панели ввода
/вывода
1.
Протяните кабели панели ввода
-вывода через отверстие в корпусе и затем разведите их по соответствующим отверстиям и отсекам.
2.
Поместите кабели панели ввода
-вывода в фиксаторы (если необходимо).
3.
Установите и затяните винт
, который крепит панель ввода/вывода на корпусе.
4.
Подсоедините все кабели к системной плате
(см. раздел
Элементы системной платы
).
5.
Компьютер
Vostro 220s:
a.
Установите скобку поддержки корпуса
(см. раздел
Снятие и установка опорной скобы
).
b.
Установите все жесткие диски в отсеки
Установка жесткого диска
6.
Выполните процедуру
, описанную в разделе
После работы с компьютером
.
Назад на страницу содержания

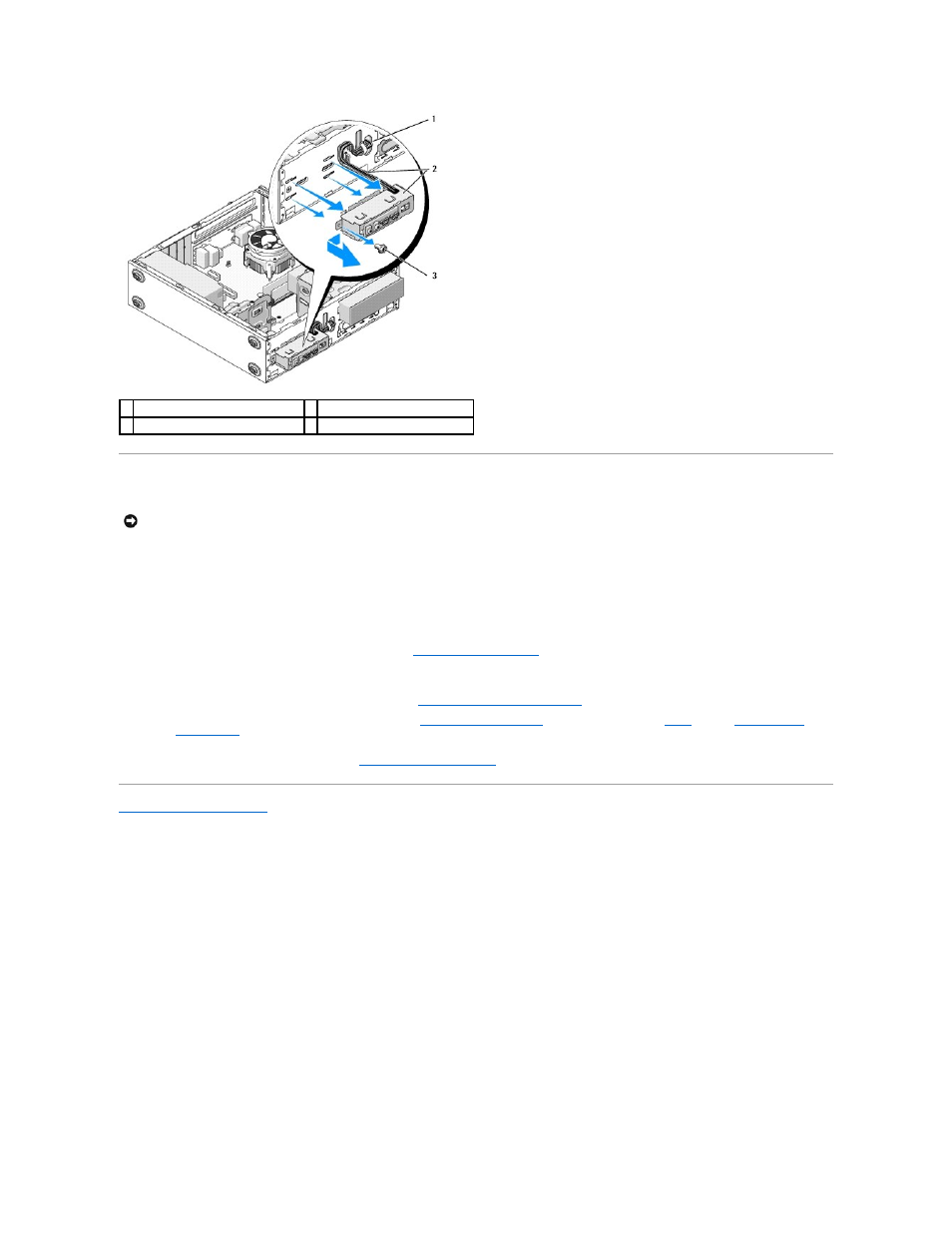

1 отверстие на панели компьютера
2 панель ввода-вывода и кабели
3 винт
ВНИМАНИЕ
:
Устанавливая панель ввода
-вывода в компьютер, старайтесь не повредить разъемы и зажимы кабелей.
