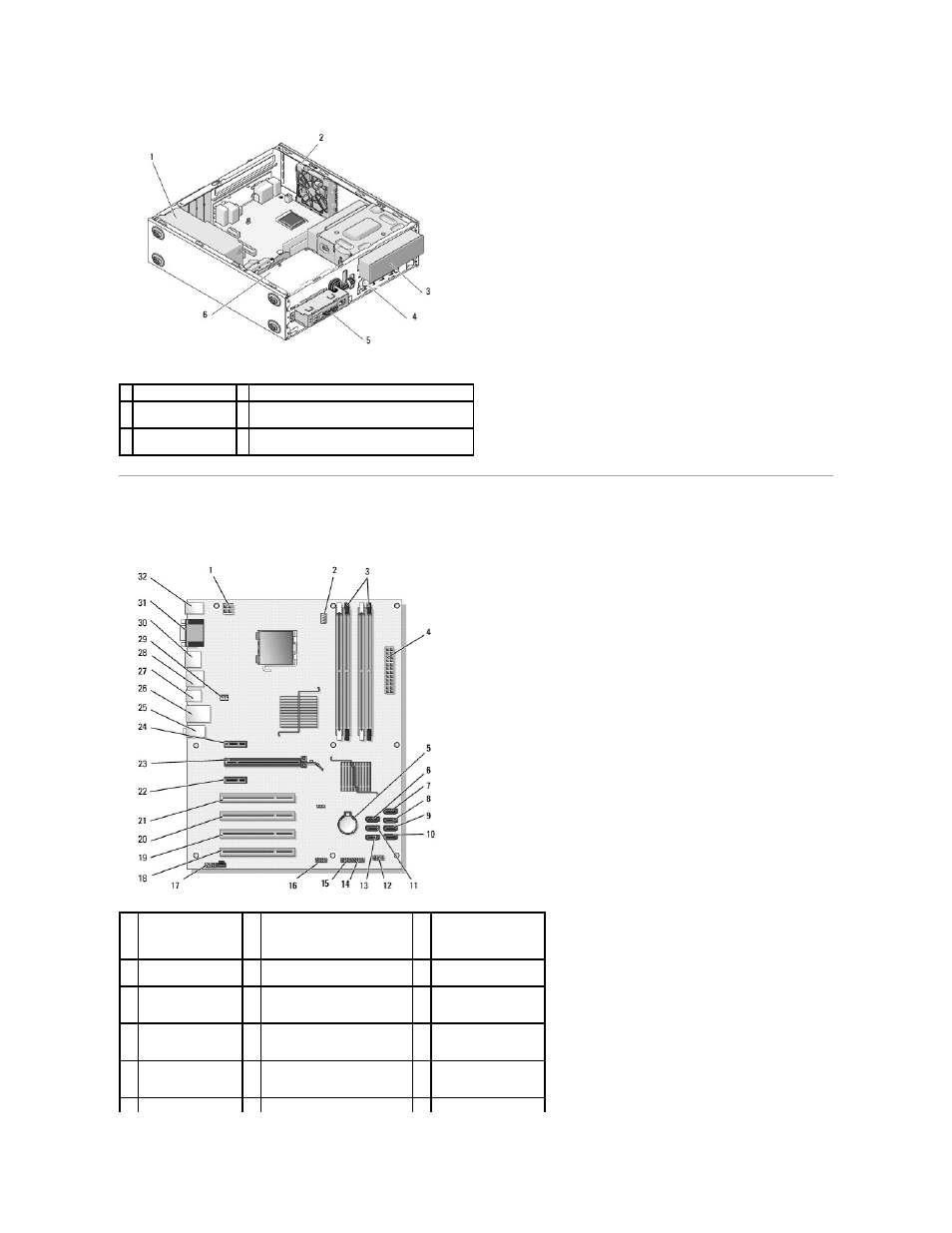

Элементы системной платы
Vostro 420
1 блок питания
2 вентилятор корпуса
3 оптический
дисковод
4 устройство чтения карт памяти
(дополнительно)
5 панель ввода-
вывода
6 отсеки 3,5" для жестких дисков (2)
1
разъем питания
(PWR2)
2
питание блока
радиатора
/вентилятора
процессора
3
разъемы модулей
памяти
(4) (DIMM_1,
DIMM_2, DIMM_3,
DIMM_4)
4
основной разъем
питания
(PWR1)
5
гнездо аккумулятора
6
разъем диска
5,25"
Serial ATA (SATA4)
7
разъем жесткого
диска
Serial ATA
(SATA3)
8
разъем жесткого диска
Serial
ATA (SATA2)
9
разъем жесткого
диска
Serial ATA
(SATA1)
10 разъем жесткого
диска
Serial ATA
(SATA0)
11 разъем диска 5,25" Serial ATA
(SATA5)
12 разъем ввода-вывода
на передней панели
13 разъем диска 5,25"
Serial ATA (SATA6)
14 разъем USB1 (на передней
панели ввода
-вывода)
15 разъем USB2 (на
передней панели
ввода
-вывода)
16 разъем системной
17 разъем аудио (F_AUDIO)
18 разъем PCI (PCI4)
