Инструкция по эксплуатации Dell PowerVault 110T LTO2 (Tape Drive)
Страница 16
4.
Кнопка включения/выключения питания
Шаг 1 - Настройка ID SCSI. Ваш накопитель поставляется с установленным по умолчанию идентификатором SCSI, равным 6, но ему можно присвоить любое
неиспользуемое значение ID, от 0 до 15. Не используйте значение ID SCSI, равное 7, которое зарезервировано для разъема SCSI, а также значение 0, которое
обычно присваивается загрузочному диску. Мы не рекомендуем устанавливать накопитель на узкую шину SCSI, так как это приведет к ограничению
производительности.
Решите, необходимо ли вам изменить установленное по умолчанию значение ID SCSI, равное 6.
При необходимости измените ID SCSI накопителя. С помощью маленькой отвертки или шариковой ручки нажимайте утопленные кнопки селектора ID SCSI на задней
панели (см. позицию 1 на
)
до тех пор, пока не появится требуемое число. Не используйте для этой цели карандаш, так как маленькие осколки грифеля
могут загрязнить накопитель. ID SCSI компьютера и ленточного накопителя проверяются только при включении питания. Для изменения ID SCSI после установки
отключите электропитание компьютера и накопителя, измените ID SCSI накопителя, включите питание накопителя, затем включите компьютер.
Шаг 2 - Размещение ленточного накопителя. Разместите накопитель в любом месте, удобном для подсоединения к главному компьютеру. Единственным
ограничением является только длина шнура питания и длина кабеля SCSI. Рекомендуется располагать накопитель:
l
Подальше от мест перемещения людей, особенно если пол покрыт ковром
l
Вне машинных залов, чтобы избежать попадания в накопитель порошковой и бумажной пыли. Не храните запасы бумаги рядом с любым устройством.
l
Подальше от воздушных потоков, например, дверных проемов, открытых окон, вентиляторов и кондиционеров
l
Не на полу
l
В горизонтальном положении
l
Там, где можно легко вставить кассету с лентой
Ленточный накопитель не следует ставить на другие предметы. Ничего не наваливайте на него сверху.
Шаг 3 - Подключение электропитания. Внешний накопитель DELL PowerVault 110T LTO-2 будет работать под любым напряжением в диапазоне 100-240 вольт (50-
60
Гц). Регулировка не требуется. Для подключения накопителя к источнику питания сделайте следующее:
Нажмите кнопку включения/выключения питания чтобы убедиться, что она находится в положении "выключено" (см. позицию 4 на
).
Надежно вставьте шнур питания в соответствующее гнездо на задней панели накопителя. (См. позицию 2 на
.)
Вставьте другой конец шнура питания в заземленную электрическую розетку.
Из-за того, что накопитель может не завершить процесс самотестирования при включении питания без заглушения SCSI, убедитесь, что терминатор (или шина SCSI
с заглушкой) подключен к одному из двух разъемов SCSI на задней стенке блока.
Включите питание ленточного накопителя, нажав кнопку включения/выключения питания (см. позицию 4 на
).
Накопитель проводит самодиагностику, в
ходе которой проверяются все аппаратные средства, кроме головки накопителя.
Запишите название модели, номер изделия, серийный номер, значение ID SCSI накопителя и его кодовую метку обслуживания (только для внешних накопителей) и
храните их в надежном месте для использования в будущем. Название модели указано на передней части накопителя, а кодовая метка обслуживания изделия и
серийные номера находятся на этикетке на нижней поверхности накопителя.
Шаг 4 - Подсоединение кабеля SCSI. Закройте систему обычным способом и выключите компьютер и все подключенные периферийные устройства. Убедитесь в
том, что шнур питания ленточного накопителя включен в электрическую розетку.
Если накопитель является единственным устройством, подключенным к шине SCSI, подсоедините один конец кабеля SCSI к хосту. Подсоедините другой конец
кабеля SCSI к одному из двух разъемов SCSI на задней панели накопителя и закрепите его, затянув винты. (См. позицию 3 на
Если накопитель
является единственным устройством на шине SCSI, то кабель может иметь длину до 25 м. Эта конфигурация показана на
.

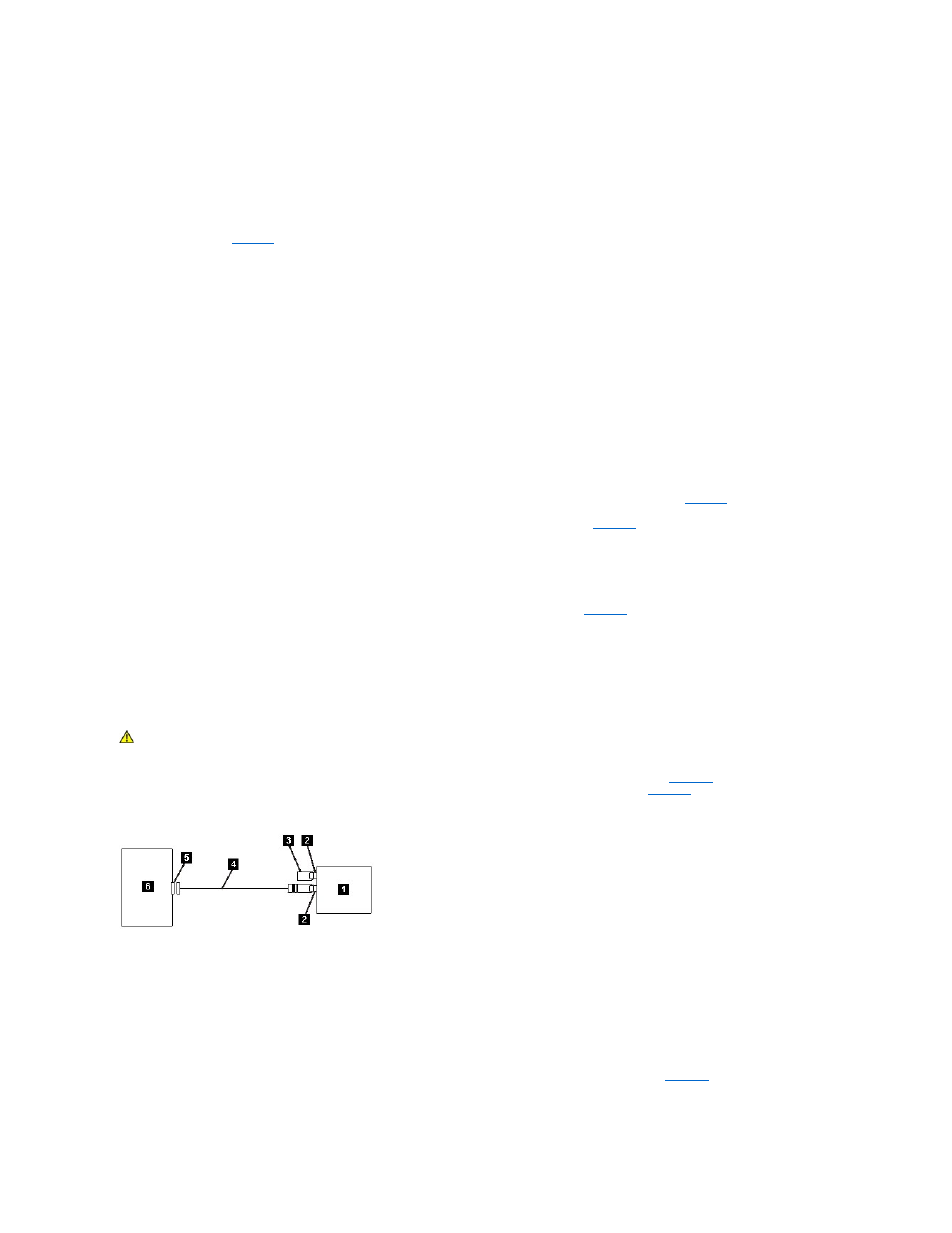

Рисунок 8. Подсоединение одного устройства SCSI
1.
Ленточный накопитель
2.
Разъемы SCSI
3.
Терминатор
4.
Кабель шины SCSI
5.
Плата контроллера сервера SCSI
6.
Хост
Если на шине SCSI кроме накопителя присутствуют другие устройства, то подсоедините кабель SCSI к следующему устройству на этой шине, переставьте
терминатор на последнее устройство на шине, затем дайте команду хоста возобновить работу. Эта конфигурация показана на
Кабель может иметь длину
до 12 м.
Рисунок 9. Подсоединение нескольких устройств SCSI
ОСТОРОЖНО: Во избежание повреждения компьютера или накопителя проследите за тем, чтобы при подключении кабеля SCSI они были
выключены. Чтобы обеспечить оптимальную производительность, мы рекомендуем установить накопитель на выделенную шину SCSI.
