Инструкция по эксплуатации Dell PowerVault 110T LTO2 (Tape Drive)
Страница 14

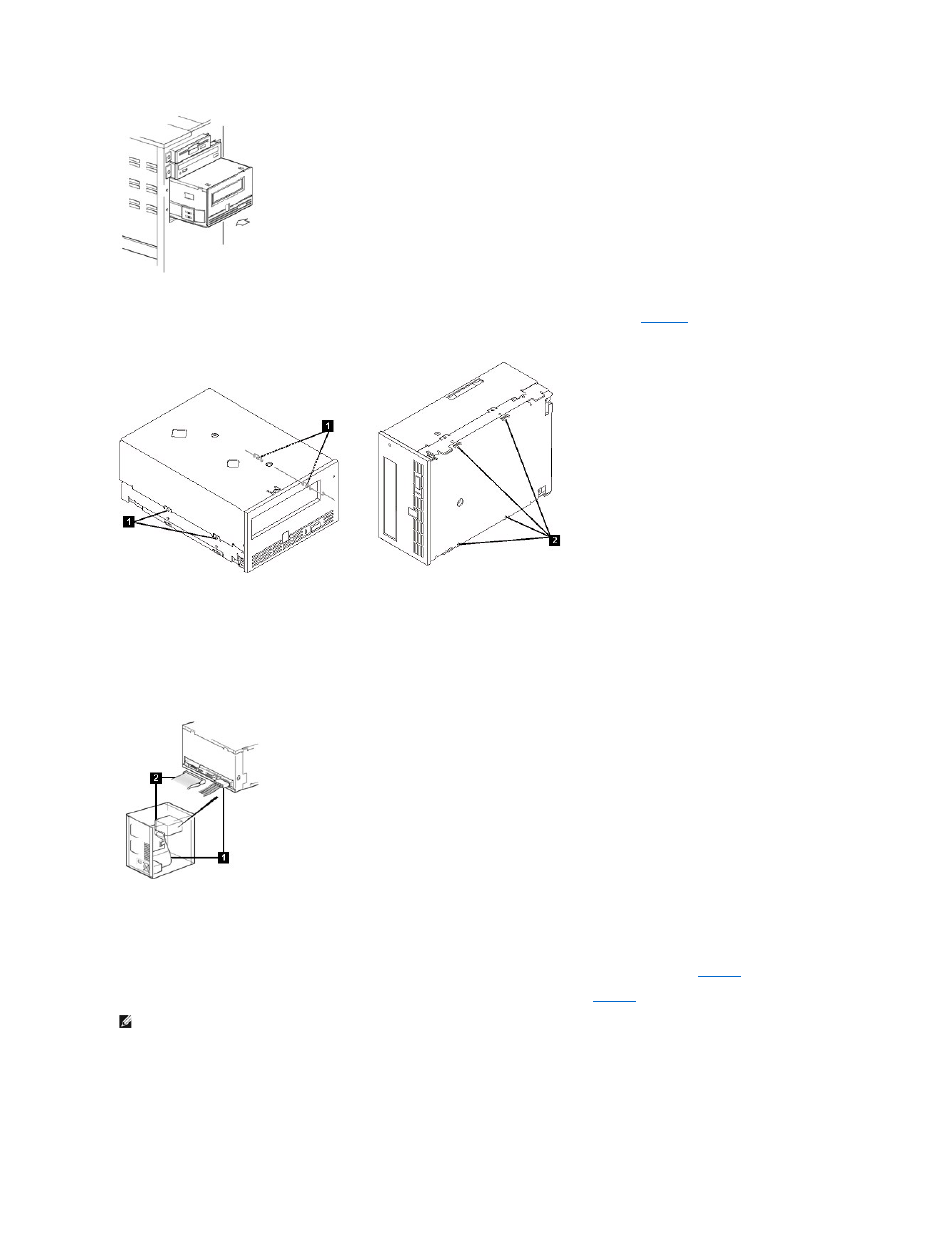

Шаг 6 - Установите накопитель.
Вставьте ленточный накопитель в открытый отсек, совмещая лоток или направляющие с пазами отсека, как показано на
Рисунок 4. Монтажные отверстия на накопителе
1.
Отверстия для установочных винтов 6-32
2.
Отверстия для установочных винтов М-3
Если вашему компьютеру не нужны технические средства для установки, убедитесь в том, что отверстия в аппаратном блоке совмещены с отверстиями ленточного
накопителя.
На этом этапе не закрепляйте накопитель винтами, так как, возможно, вам придется двигать его, чтобы уложить кабели на место.
Рисунок 5. Подсоединение кабелей электропитания и SCSI
1.
Разъем для подключения источника питания
2.
Разъем SCSI
Шаг 7 - Подсоедините кабели электропитания и SCSI.
Подсоедините резервный кабель электропитания от внутреннего источника питания компьютера к силовому разъему, как показано на
позиция 1.
Подсоедините резервный кабель SCSI на плоском кабеле SCSI компьютера к разъему SCSI, как показано на
,
позиция 2.
Рисунок 6. Закрепление накопителя
ПРИМЕЧАНИЕ: Если накопитель является последним устройством в цепи SCSI, он должен быть заглушен.
