РАЗДЕЛ TSM 144 ВЫПУСК Е СТРАНИЦА 9 ИЗ 10
Перед разборкой пометьте взаимное расположение клапана
и головки насоса, чтобы обеспечить правильную повторную
сборку.
1. Снимите колпачок клапана.
2. Измерьте и запишите длину выступающей части
регулировочного винта. Этот размер помечен буквой «A»
на рис. 13 и 14.
3. Отверните контргайку и выкрутите регулировочный винт
таким образом, чтобы пружина давления оказалась в
полностью разгруженном положении.
4. Снимите с корпуса клапана крышку клапана, направляющую
пружины, пружину и тарельчатый клапан. Очистите и
осмотрите все детали на износ и повреждения, замените их
в случае необходимости.
Выполните в обратном порядке процедуры, изложенные в разделе
«Разборка». Если клапан был снят для ремонта, убедитесь,
что после этого он установлен на свое первоначальное место.
Колпачок регулировочного винта предохранительного клапана
всегда должен быть направлен в сторону всасывающего узла
насоса. При изменении направления вращения насоса снимите
предохранительный клапан и переставьте в противоположном
направлении. См. рис. 5 на стр. 3.
ИНСТРУКЦИИ ПО
ПРЕДОХРАНИТЕЛЬНОМУ
КЛАПАНУ

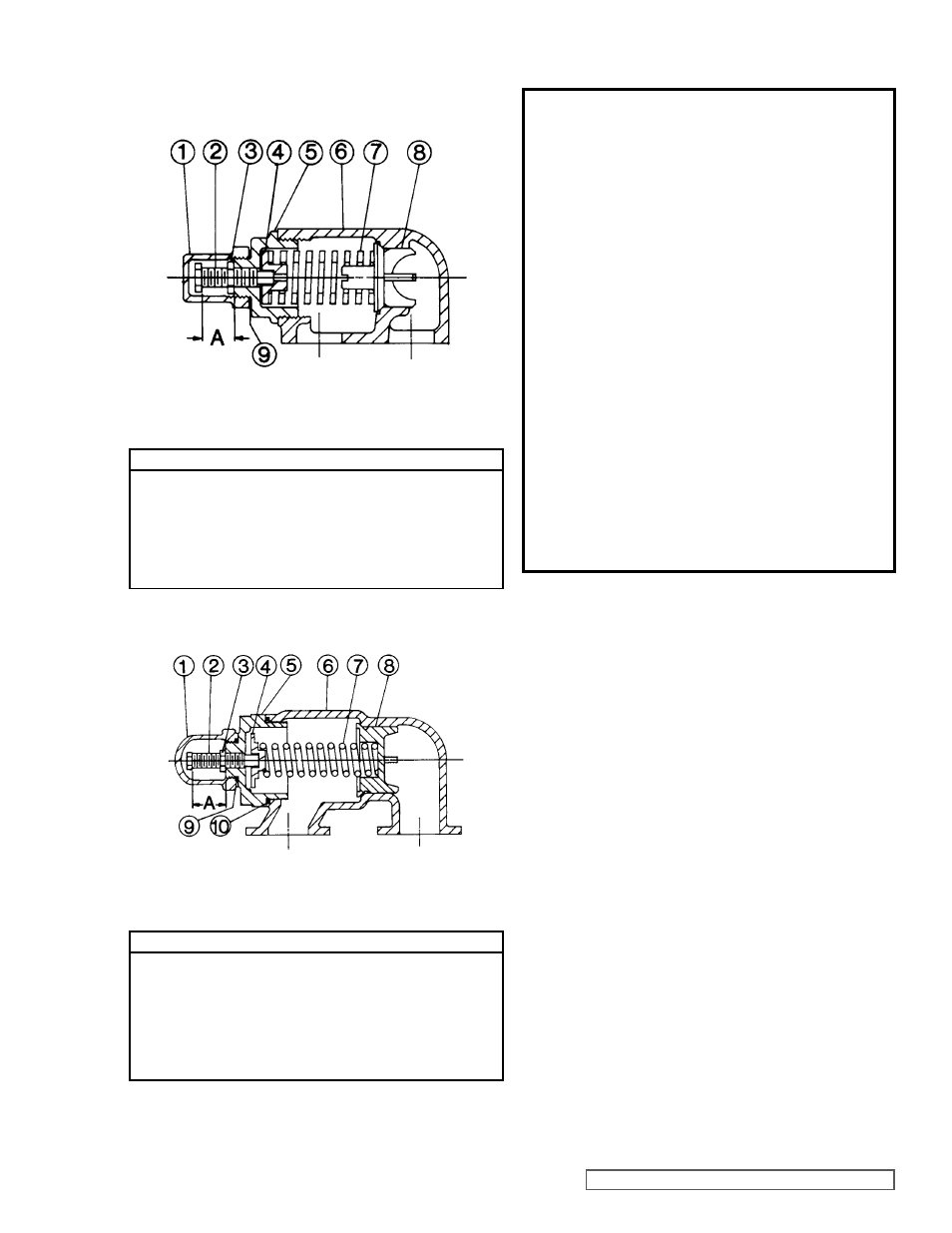

РИСУНОК 13
КЛАПАН на моделях G, GG, H, HJ и HL
РИСУНОК 14
КЛАПАН на моделях AS, AK и AL
ПЕРЕЧЕНЬ ДЕТАЛЕЙ КЛАПАНА
1. Колпачок клапана 6. Корпус клапана
2. Регулировочный винт 7. Пружина клапана
3. Контргайка 8. Тарельчатый клапан
4.
Направляющая
пружины
9. Прокладка колпачка
5. Крышка клапана
ПЕРЕЧЕНЬ ДЕТАЛЕЙ КЛАПАНА
1. Колпачок клапана 6. Корпус клапана
2. Регулировочный винт 7. Пружина клапана
3. Контргайка 8. Тарельчатый клапан
4.
Направляющая
пружины
9. Прокладка колпачка
5. Крышка клапана 10.
Уплотнительное кольцо
крышки клапана
СБОРКА
РАЗБОРКА
ОПАСНО!
Прежде чем вскрыть какую-либо содержащую
жидкость камеру насоса Viking, (насосная
камера, коллектор, соединительный узел
регулировочного колпачка предохранительного
клапана и т.п.) убедитесь в том, что:
1. Давление в камере было полностью
стравлено через входной или выходной
канал или иные подходящие для этого
отверстия или соединительные узлы.
2. Приводные устройства (электродвигатель,
турбопривод, бензиновый двигатель и
т.п.) были надежно «заблокированы» или
приведены в нерабочее состояние с тем,
чтобы исключить несанкционированный
пуск насоса в ходе проведения на нем
регламентных работ.
3. Вы располагаете сведениями о жидкости,
перекачиваемой насосом, и вами соблюдены
необходимые меры предосторожности
для работы с ней. У вас имеется паспорт
безопасности материала (MSDS) на данную
жидкость и вам понятны необходимые меры
предосторожности.
Несоблюдение изложенных выше мер
предосторожности может привести к серьезным
травмам или смертельному исходу.
