Инструкция по эксплуатации Viking Pump TSM144: GG-AL 495/4195
Страница 5
РАЗДЕЛ TSM
144
ВЫПУСК Е
СТРАНИЦА 5 ИЗ 10

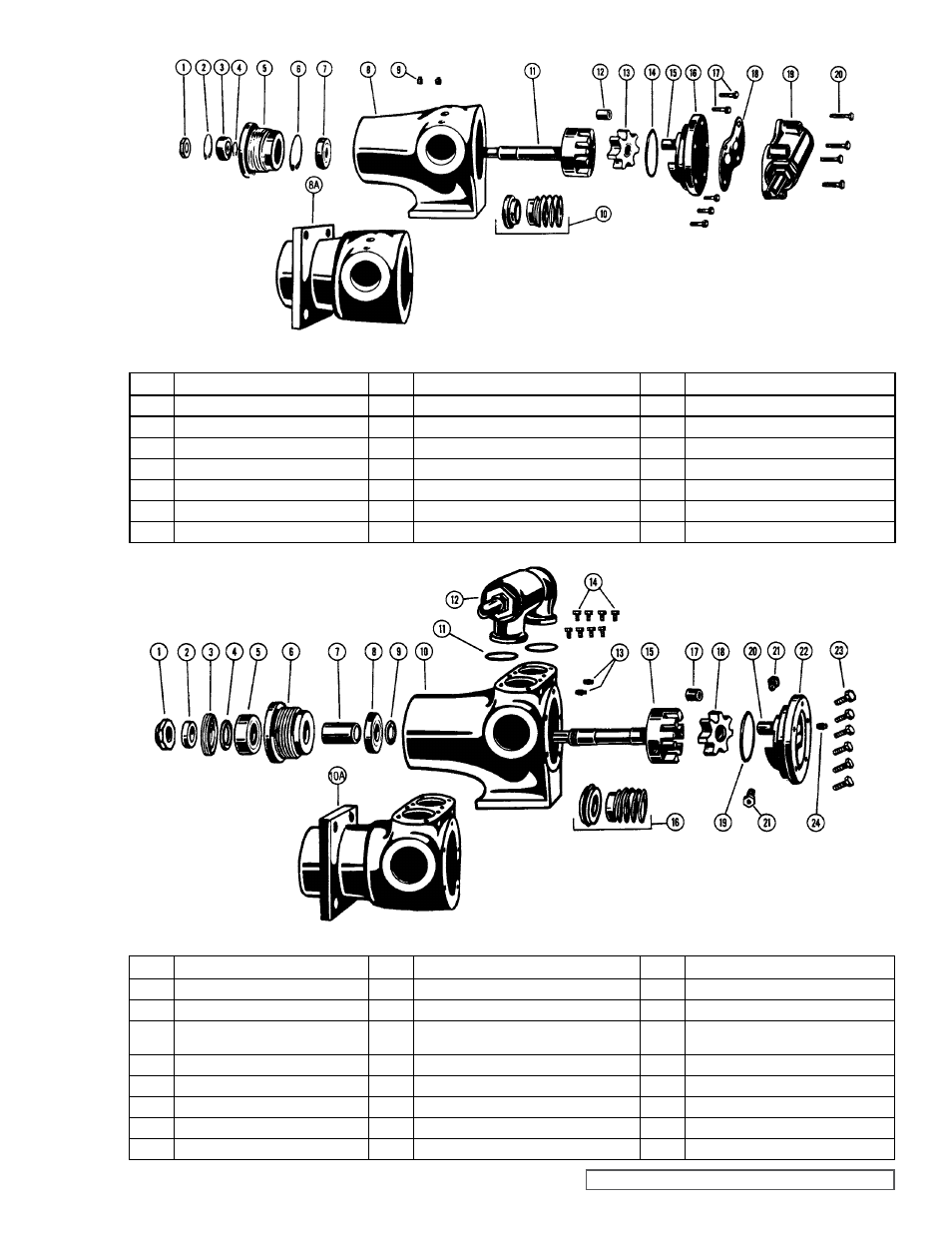

РИСУНОК 7 - ПЕРСПЕКТИВНОЕ ИЗОБРАЖЕНИЕ ДЛЯ МОДЕЛЕЙ G, GG, H, HJ И HL СЕРИЙ 4195 И 495
N° п/п
НАИМЕНОВАНИЕ ДЕТАЛИ
N° п/п
НАИМЕНОВАНИЕ ДЕТАЛИ
N° п/п
НАИМЕНОВАНИЕ ДЕТАЛИ
1
Контргайка
8
Корпус (4195)
14
Уплотнительное кольцо для головки
2
Пружинное кольцо (внешнее)
8A
Корпус (495)
15
Штифт промежуточной шестерни
3
Шарикоподшипник (внешний)
9
Заглушка трубы
16
Головка со штифтом шестерни
4
Пружинное кольцо вала *
10
Механическое уплотнение
17
Болты головки
5
Корпус подшипника
11
Блок ротора и вала
18
Прокладка клапана
6
Пружинное кольцо (внутреннее)
12
Втулка шестерни
19
Предохранительный клапан
7
Шарикоподшипник (внутренний)
13
Блок шестерни и втулки
20
Болт клапана
N° п/п
НАИМЕНОВАНИЕ ДЕТАЛИ
N° п/п
НАИМЕНОВАНИЕ ДЕТАЛИ
N° п/п
НАИМЕНОВАНИЕ ДЕТАЛИ
1
Контргайка
9
Шайба подшипника
16
Механическое уплотнение
2
Кольцо втулки подшипника
10
Корпус (4195)
17
Втулка шестерни
3
Торцевая крышка корпуса
подшипника
10A
Корпус (495)
18
Блок шестерни и втулки
4
Манжета корпуса подшипника
11
Уплотнительное кольцо клапана
19
Уплотнительное кольцо для головки
5
Шарикоподшипник (внешний)
12
Предохранительный клапан
20
Штифт промежуточной шестерни
6
Корпус подшипника
13
Заглушка трубы
21
Запорный клапан
7
Распорная втулка подшипника
14
Болт клапана
22
Головка со штифтом шестерни
8
Шарикоподшипник (внутренний)
15
Блок ротора и вала
23
Болты головки
Для установки механического уплотнения из ПТФЭ требуется произвести
модификацию корпуса насоса и ротора. Обратитесь на завод-изготовитель.
Для установки механического уплотнения из ПТФЭ требуется
произвести модификацию корпуса насоса и ротора. Обратитесь на
завод-изготовитель.
РИСУНОК 8 - ПЕРСПЕКТИВНОЕ ИЗОБРАЖЕНИЕ ДЛЯ МОДЕЛЕЙ AS, AK И AL СЕРИЙ 4195 И 495
* Не используется на насосах размера «GG».
