Инструкция по эксплуатации Viking Pump TSM144: GG-AL 495/4195
Страница 6
РАЗДЕЛ TSM
144
ВЫПУСК Е
СТРАНИЦА 6 ИЗ 10
10. Ротор и вал можно теперь снять, легко постукивая по концу
вала молотком со свинцовым бойком (если нет молотка со
свинцовым бойком, можно использовать обычный молоток
и деревянный брусок). Вращающиеся детали уплотнителя
выйдут вместе с ротором и валом.
11. AS, AK, AL: Снимите шайбу подшипника. Эта шайба может
сняться вместе с ротором и валом, либо
остаться на подшипнике. См. рис. 10.
12. Снимите механическое уплотнение и пружину с блока
ротора и вала.
13. G, GG, H, HJ, HL: Снимите с корпуса внутреннее пружинное
кольцо и однорядный шарикоподшипник.
AS, AK, AL: Снимите
с
корпуса
однорядный
шарикоподшипник
14. Снимите с корпуса седло уплотнения.
15. Разберите блок упорного подшипника.
G, GG, H, HJ, HL: Снимите внешнее пружинное кольцо
с корпуса подшипника и снимите
шарикоподшипник. См. рис. 9.
AS, AK, AL: Ослабьте два установочных винта на внешнем
диаметре фланца. Отвинтите торцевую
крышку и манжету, вращая их против часовой
стрелки. Снимите корпус подшипника. См.
рис. 10.
Проверьте корпус на износ, в особенности область между
портами. Перед повторной сборкой насоса необходимо
проверить все детали на износ.
При проведении крупных ремонтных работ, таких как замена
ротора и вала, рекомендуется установить новое механическое
уплотнение,
новую
головку
и
штифт
промежуточной
шестерни, новую шестерню и втулку. См. раздел «Установка
углеграфитных втулок» на стр. 8.
ПРУЖИННОЕ КОЛЬЦО ВАЛА
ВНЕШНИЙ ШАРИКОПОДШИПНИК
КОРПУС ПОДШИПНИКА
ВНУТРЕННЕЕ
ПРУЖИННОЕ КОЛЬЦО
ВНУТРЕННИЙ ШАРИКОПОДШИПНИК
УСТАНОВОЧНЫЙ ВИНТ
ВАЛ
ВНЕШЕЕ ПРУЖИННОЕ КОЛЬЦО
КОНТРГАЙКА

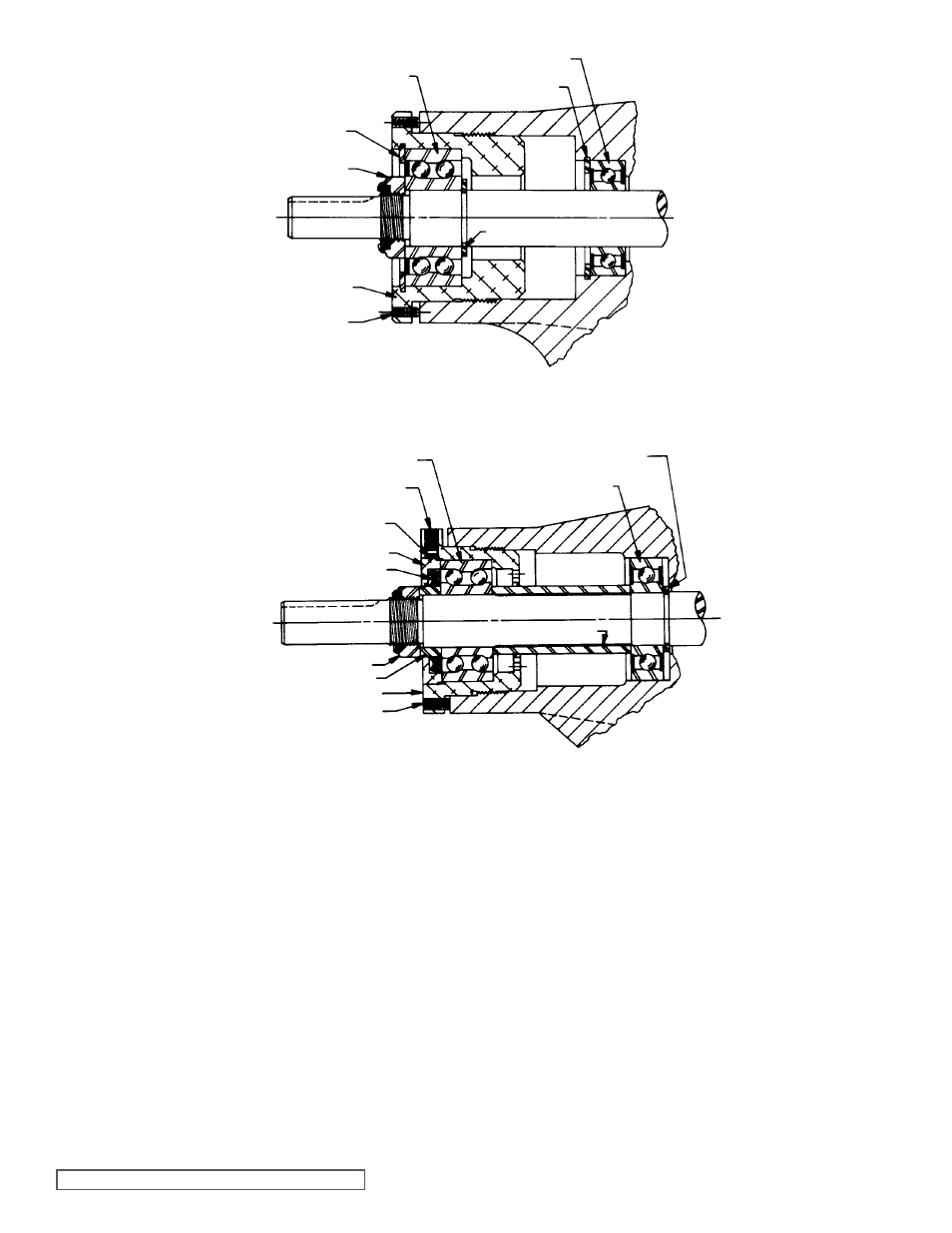

РИСУНОК 9 - БЛОК УПРОНОГО ПОДШИПНИКА ДЛЯ МОДЕЛЕЙ G, GG, H, HJ И HL
РИСУНОК 10 - БЛОК УПРОНОГО ПОДШИПНИКА ДЛЯ МОДЕЛЕЙ AS, AK И AL
ШАЙБА ПОДШИПНИКА
РАСПОРНАЯ ВТУЛКА
ПОДШИПНИКА
УСТАНОВОЧНЫЙ ВИНТ
КОНТРГАЙКА
МАНЖЕТА
ТОРЦЕВАЯ КРЫШКА
НЕЙЛОНОВАЯ ВСТАВКА
ВАЛ
ВНУТРЕННИЙ
ШАРИКОПОДШИПНИК
КОРПУС ПОДШИПНИКА
УСТАНОВОЧНЫЙ ВИНТ
ШАРИКОПОДШИПНИК
КОЛЬЦО ВТУЛКИ ПОДШИПНИКА
