Viking Pump TSM144: GG-AL 495/4195 - Инструкция

Компания VIKING PUMP, INC.
•
Отделение корпорации IDEX
•
Cedar Falls, IA 50613 США
РАЗДЕЛ TSM 144
СТРАНИЦА 1 ИЗ 10
ВЫПУСК Е
РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
Иллюстрации в данном руководстве служат исключительно для
идентификации не могут использоваться при заказе деталей.
Список деталей можно получить на заводе или у представителя
компании Viking®. При заказе деталей всегда указывайте полное
наименование детали, номер детали и материал, а также номер
модели и серийный номер насоса. Номер модели и серийный
номер несмонтированного или смонтированного насоса
находятся на заводской табличке.
В системе нумерации моделей компании Viking буквы,
обозначающие базовые габариты, в сочетании с серийным
номером (4195 и 495) используются для указания на
несмонтированный насос или насосный агрегат.

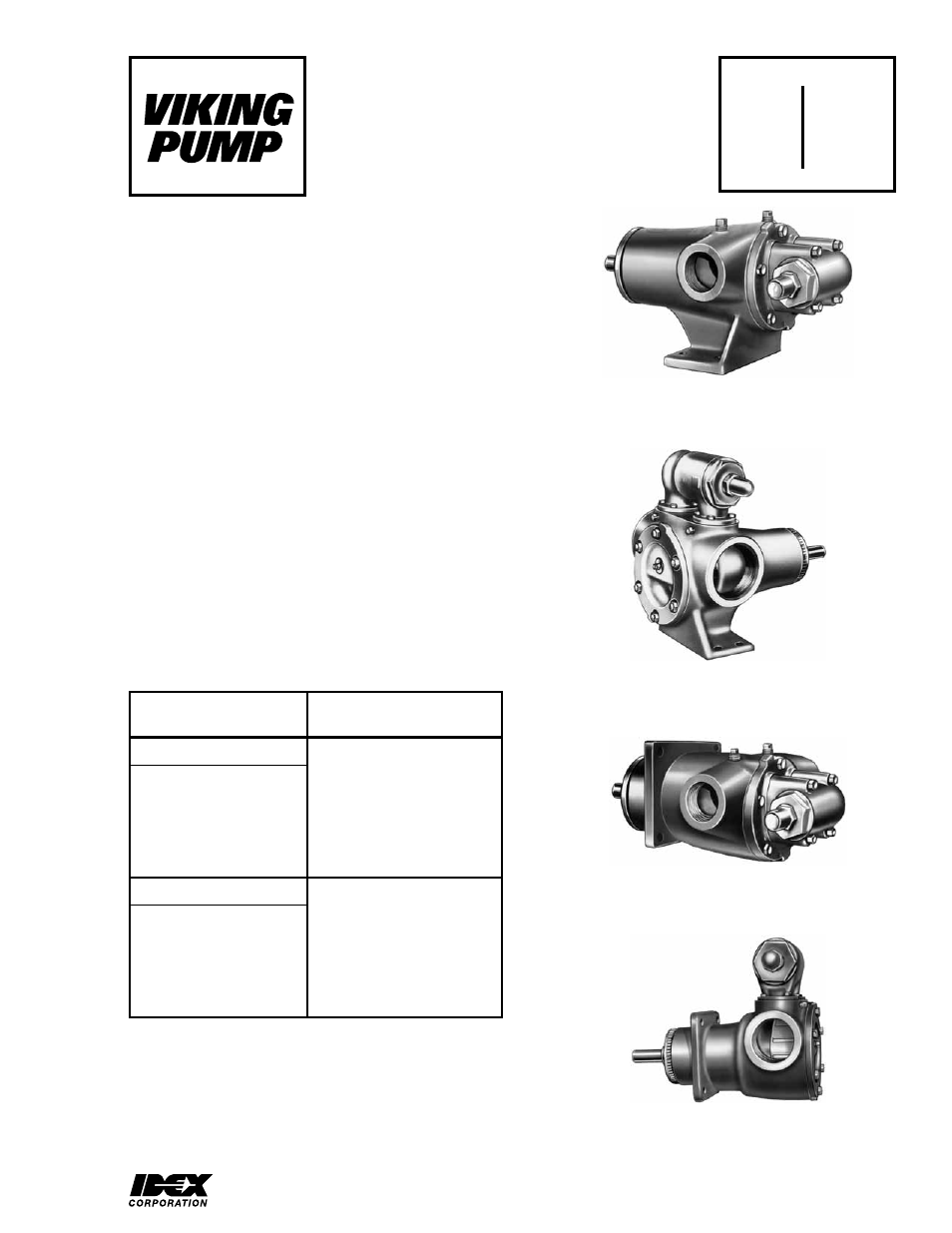

РИСУНОК 1
СЕРИИ G, GG, H, HJ и HL4195
Несмонтированный насос на лапах с
резьбовыми портами
Введение . . . . . . . . . . . . . . . . . . . . . . . . 1
Информация по технике безопасности . . . . . . . .
2
Специальная информация . . . . . . . . . . . . . . 3
С пециальные механические уплотнения . . . . . . . 3
Обслуживание . . . . . . . . . . . . . . . . . . . . . 3
Разборка . . . . . . . . . . . . . . . . . . . . . . . . 4
Сборка . . . . . . . . . . . . . . . . . . . . . . . . . 7
Регулировка упорного подшипника . . . . . . . . . . 8
Установка углеграфитных втулок . . . . . . . . . . . 8
Инструкции по предохранительному клапану . . . . 9
РИСУНОК 2
СЕРИИ AS, AK и AL4195
Несмонтированный насос на лапах с
резьбовыми портами
РИСУНОК 3
СЕРИИ G, GG, H, HJ и HL495
Несмонтированный насос с резьбовыми портами
НЕСМОНТИРОВАННЫЙ
НАСОС
АГРЕГАТЫ
На лапках Агрегатам (насос+привод)
присваиваются номера
моделей несмонтированных
насосов с последующим
добавлением букв(ы),
обозначающих тип силового
привода.
D = Прямой привод
G4195 HL4195
GG4195 AS4195
H4195 AS4195
HL4195 AL4195
На фланце
M = Горизонтальный прямой
привод
G495 HL495
GG495 AS4195
H495 AK495
HJ495 AL495
Данное руководство относится к насосам серий 4195 и 495
для тяжелых условий эксплуатации. На рисунках с 1 по 14
представлена общая конфигурация и номенклатура изделий,
описанных в настоящем руководстве. Технические характеристики
и рекомендации по применению насоса изложены в разделе 144
каталога (в секции насосов серий 4195 и 495 для тяжелых условий
эксплуатации).
РИСУНОК 4
СЕРИИ AS, AK и AL495
Несмонтированный насос с резьбовыми портами
НАСОСЫ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ
СЕРИИ 4195 И 495
РАЗМЕРЫ G, GG, H, HJ, HL, AS, AK, AL
