РАЗДЕЛ TSM 144 ВЫПУСК Е СТРАНИЦА 3 ИЗ 10
СПЕЦИАЛЬНАЯ ИНФОРМАЦИЯ
ОБСЛУЖИВАНИЕ
ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ:
1.
Насосы компании Viking - это насосы прямого вытеснения,
на которых должна быть установлена защита от превышения
давления. Такую защиту может обеспечивать клапан сброса
избыточного давления, устанавливаемый непосредственно
на корпусе насоса, линейный клапан сброса избыточного
давления, устанавливаемый в трубопроводе, устройство
ограничения крутящего момента или заглушка с разрывной
мембраной.
2. Имеется несколько вариантов предохранительных
клапанов для моделей, рассчитанных на установку
предохранительных клапанов. В число этих вариантов
может входить предохранительный клапан возврата в
бак. Насосы, снабженные пластиной головки, обычно не
поставляются с предохранительным клапаном.
3. Если направление вращения насоса меняется во время
работы, защита от превышения давления должна быть
установлена на обеих линиях насоса.
4. Колпачок регулировочного винта предохранительного
клапана всегда должен быть направлен в сторону входного
канала насоса. При изменении направления вращения
насоса, снимите предохранительный клапан и поверните в
противоположную сторону. См. pис. 5.
5. Предохранительные клапаны нельзя использовать для
контроля потока или регулирования давления на выходе
Для получения дополнительной информации о
предохранительных клапанах обратитесь к Руководству по
техническому обслуживанию TSM 000 и Бюллетеню по
техническому обслуживанию ESB-31.
Насосы серий 4195 и 495 рассчитаны на долговременную,
бесперебойную эксплуатацию в самых разнообразных условиях
с минимальным обслуживанием. Соблюдение изложенных ниже
рекомендаций обеспечит долгий срок эксплуатации.
ЧИСТКА НАСОСА: Необходимо содержать насос в максимально
возможной чистоте. Это упростит проведение проверочных
мероприятий, регулировочных и ремонтных работ, а также
поможет следить за тем, чтобы грязь не налипала на масленку.
ХРАНЕНИЕ: Если возникла необходимость отправить насос
на хранение, или если он не эксплуатируется шесть или более
месяцев, то он должен быть осушен, а все его внутренние
детали должны быть слегка покрыты маслом класса SAE 30.
Смажьте фитинги и нанесите смазку на выступающий конец
вала. В целях циркуляции масла компания Viking рекомендует
вручную прокручивать вала насоса на один полный оборот через
каждые 30 дней хранения.
РЕКОМЕНДУЕМЫЙ РЕМОНТНЫЙ ИНСТРУМЕНТ:
Перечисленные ниже инструменты необходимы для
качественного ремонта насосов серий 4195 и 495. Данные
инструменты используются в дополнение к стандартным
механическим инструментам, таким как гаечные ключи с
открытым концом, плоскогубцы, отвертки и т.д. Большую часть
инструментов можно приобрести у промышленного поставщика.
1. Молоток с мягким бойком
2. Универсальные гаечные ключи (внутренние шестигранники
и специальные торцевые уплотнения)
3. Щипцы для снятия пружинных колец
ВНУТРЕННИХ – Viking, номер детали 2-810-047-999
G-GG-H-HJ-HL 4195-495
ВНЕШНИХ – Viking, номер детали 2-810-029-375
G-GG-H-HJ-HL 4195-495
4. Установочный рукав механического уплотнения
2-751-001-730 для 0,75-дюймового уплотнения;
G-GG 4195-495
2-751-004-730 для 1,25-дюймового уплотнения;
AS-AL 4195-495
5. Ключ для контргайки подшипника – 2-810-043-375
6. Рожковый шарнирный ключ для использования на торцевой
крышке корпуса подшипника. – 2-810-008-375
7. Латунный пруток
8. Оправочный пресс
9. Стандартная 12-гранная торцевая головка 5/16"
СПЕЦИАЛЬНЫЕ МЕХАНИЧЕСКИЕ УПЛОТНЕНИЯ:
В этом бюллетене иллюстрируется механическое уплотнение,
стандартное для каталога насосов. На чертеже установки
уплотнения показан насос с нестандартным механическим
уплотнением. Перед разборкой насоса посмотрите чертеж
установки уплотнения.
При установке в эти насосы механических уплотнений из
ПТФЭ требуются определенные модификации. Для получения
необходимой информации обратитесь на завод-изготовитель.
ВРАЩЕНИЕ: Насосы Viking с равным успехом работают в
режимах вращения вала как по часовой стрелке, так и против
часовой стрелки. Направление вращения вала определяет, какой
порт будет всасывающим, а какой - сливным. Всасывающий порт
- это тот, на котором зубья шестеренки выходят из зацепления.

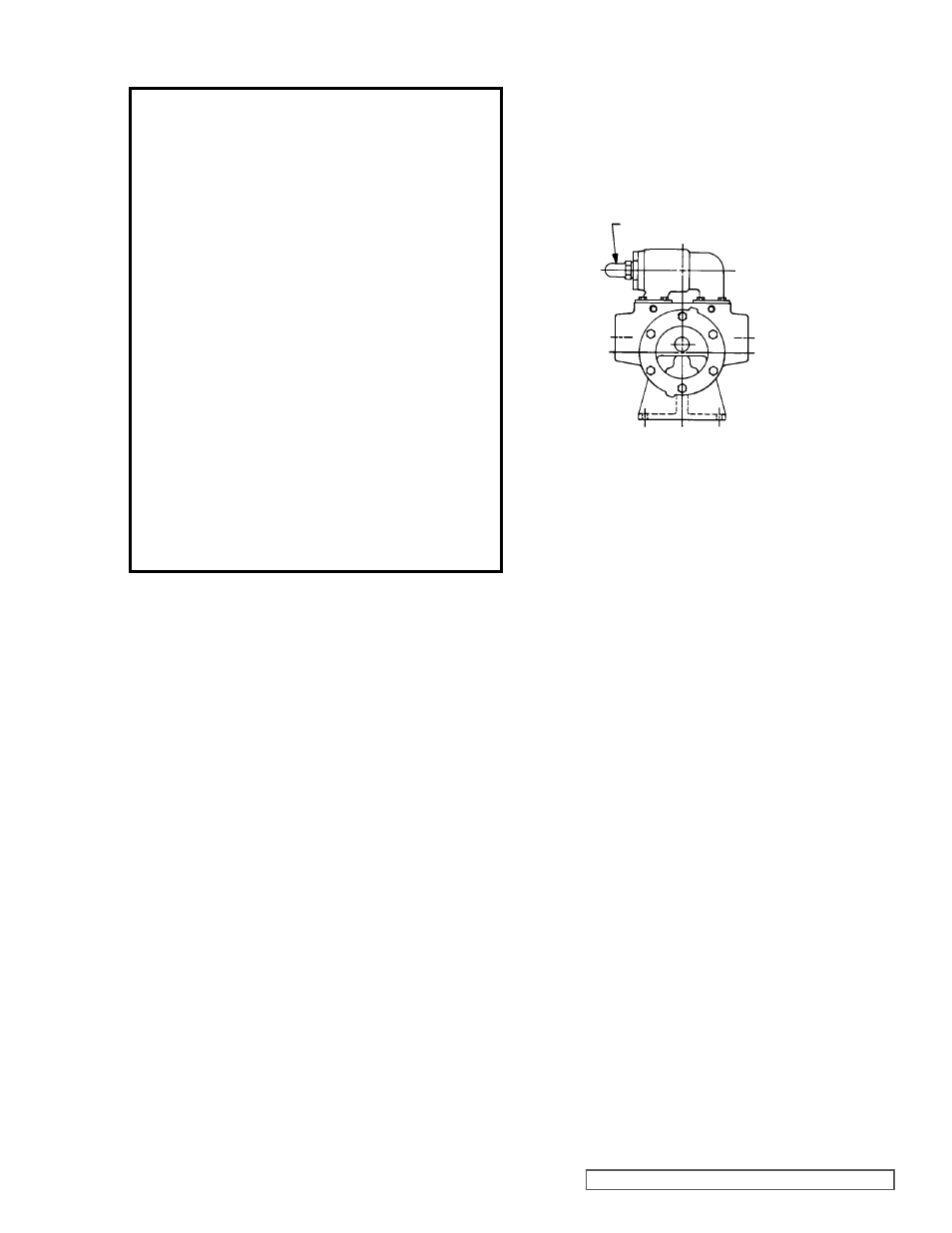

РИСУНОК 5
КОЛПАЧОК РЕГУЛИРОВОЧНОГО ВИНТА
ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА
ВСАСЫВАНИЕ ВЫБРОС
ОПАСНО!
Прежде чем вскрыть какую-либо содержащую
жидкость камеру насоса Viking, (насосная
камера, коллектор, соединительный узел
регулировочного колпачка предохранительного
клапана и т.п.) убедитесь в том, что:
1. Давление в камере было полностью
стравлено через входной или выходной
канал или иные подходящие для этого
отверстия или соединительные узлы.
2. Приводные устройства (электродвигатель,
турбопривод, бензиновый двигатель и
т.п.) были надежно «заблокированы» или
приведены в нерабочее состояние с тем,
чтобы исключить несанкционированный
пуск насоса в ходе проведения на нем
регламентных работ.
3. Вы располагаете сведениями о жидкости,
перекачиваемой насосом, и вами соблюдены
необходимые меры предосторожности
для работы с ней. У вас имеется паспорт
безопасности материала (MSDS) на данную
жидкость и вам понятны необходимые меры
предосторожности.
Несоблюдение изложенных выше мер
предосторожности может привести к серьезным
травмам или смертельному исходу.
