1.1
Моменты затяжки
Винты смазанные, затягивать крестом
Кол-во x
размер
Нм
Фланец на крышке
8 x M 10
20
Фланец на кожухе
8 x M 10
25
Сливной фланец
2 x M 8
10
Винты трубопровода, фланец в соответствии с
DIN/ISO
DN
Кол-во x
размер
Момент затяжки
[мм]
[ISO/DIN]
[Нм]
25
4 x M 12
10
Винты
трубопровода,
фланец
DIN/ISO
просверлен в соответствии с ASME
DN
Кол-во x
размер
Момент затяжки
[мм] [дюй
м]
[ASME]
[Нм]
[фунт*
дюйм]
25
1“
4 x ½“
8
70
1.2

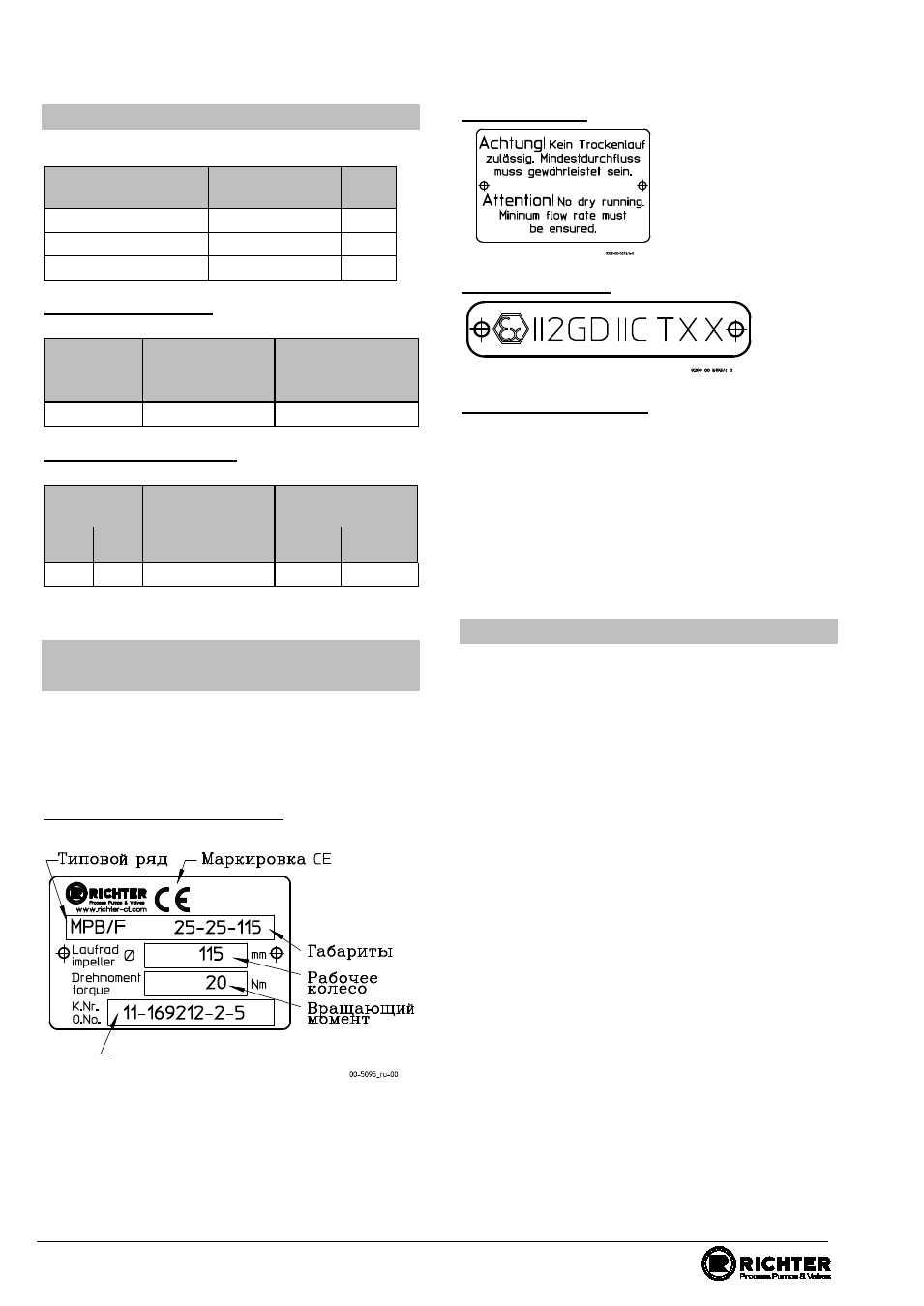

Фирменная табличка, CE и
маркировка на корпусе
Фирменная
стальная
табличка
является
неотъемлемой частью и прикрепляется к колпаку:
Если пользователь крепит свою маркировку,
необходимо следить за тем, чтобы арматура
совпадала с назначением.
Пример фирменной таблички :
Работа всухую :
Маркировка ATEX :
Маркировка на корпусе:
В соответствии с DIN EN 19 на корпусе видны :
♦
проход фланца
♦
Расчётное давление
♦
Материал корпуса
♦
Марка производителя
♦
№ выплавки/маркировка литья
♦
Дата литья
1.3
Запасные детали
Запасные детали для непрерывной эксплуатации в
течение двух лет в соотв. с DIN 24296 и по
договоренности с производителем.
Внимание!
Работа всухую
недопустима. Должен
быть обеспечен
минимальный проток.
Год выпуска –
№ партии – с указанием
местоположения и количества
насосов
