Типовой ряд MPB в блочной конструкции

Стр. 12


9240-850-ru

Ревизия 11

TM 8850

Издание 06/2013

Использовать

фланцевые

уплотнения,

подходящие для транспортируемой среды.
Для затягивания фланцевых винтов необходимо

соблюдать моменты затяжки винтов в

разделе 1.1


5.4.1

Номинальная ширина

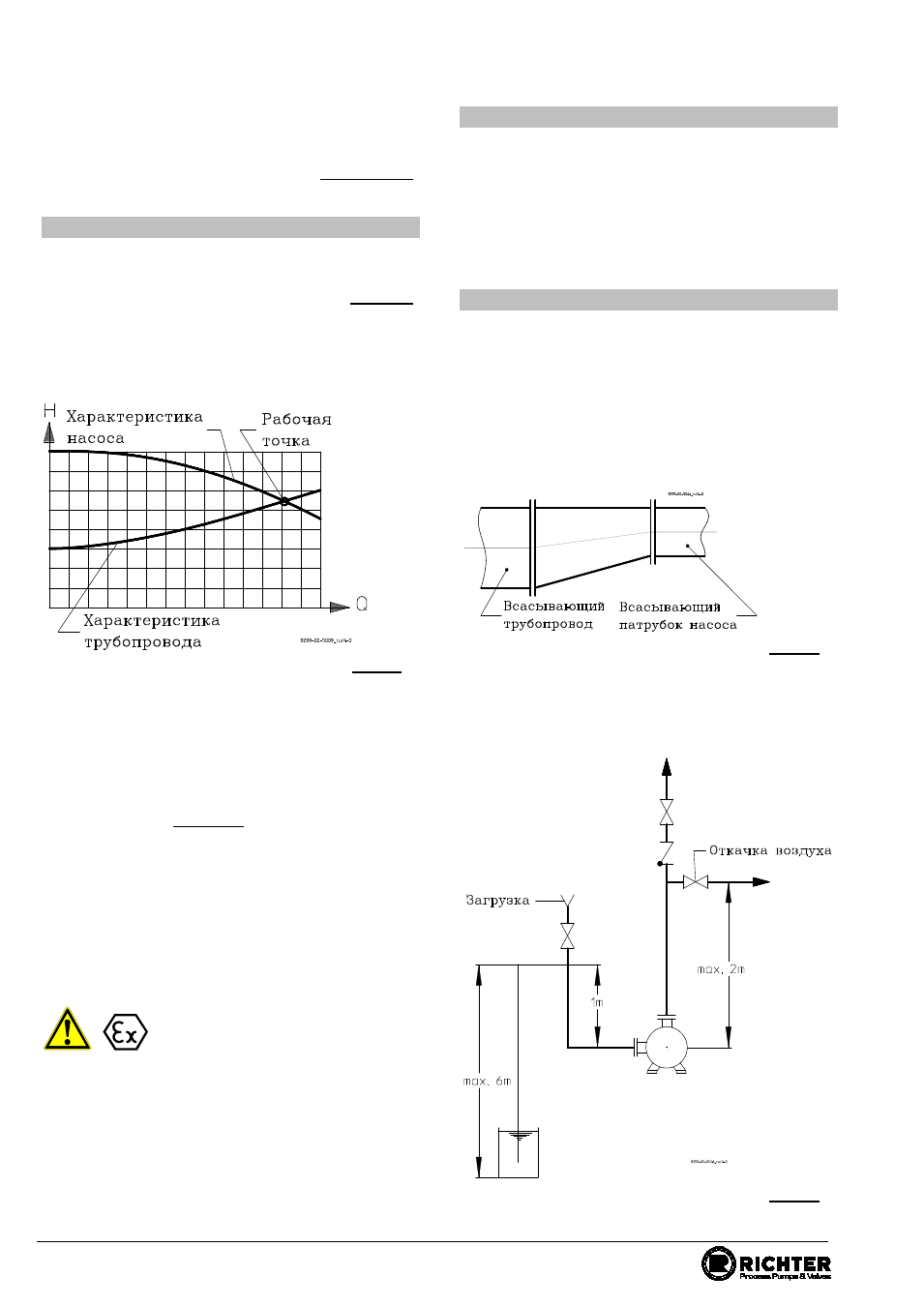

Рабочая точка центробежного насоса расположена

в точке пересечения характеристики насоса и

характеристики трубопровода, см.

рис. 2.

Характеристику

насоса

предоставляет

производитель

насоса.

Характеристика

трубопровода рассчитывается либо с помощью

диаграмм, либо компьютерных программ.

Рис. 2

Ни в коем случае входную номинальную ширину

насоса нельзя подключить номинальной ширине

трубопровода.
Ориентировочно

номинальная

ширина

трубопровода может быть рассчитана с помощью

скорости протока.

)

m

(

A

)

s

/

m

(

Q

)

s

/

m

(

v

2

3

=

Скорость во всасывающем трубопроводе не

должна превышать 2.0 м/с и в напорном

трубопроводе – 5.0 м/с.
При

определении

номинальной

ширины

всасывающего трубопровода необходимо ещё

соблюдать параметр NPSH (net positive suction
head).

Параметр NPSHR, необходимый для

насоса, указан в паспорте.

Параметр NPSH, имеющийся в

установке, должен находиться как

минимум на 0,5 м выше параметра

NPSH

насоса. В противном случае это может

привести к падению высоты напора, кавитации или

даже к отказу насоса.

5.4.2

Нагрузка на патрубки

Насос может иметь нагрузку на патрубки в

соответствии с DIN EN ISO 5199.
Изменения длины трубопроводов, обусловленные

температурой,

необходимо

принимать

во

внимание посредством соответствующих мер,

напр., путём монтажа компенсаторов.

5.4.3

Всасывающий трубопровод

Всасывающие

трубопроводы

укладывать

постоянно с подъёмом к насосу. Иначе могут

образовываться

пузырьки

газа,

которые

значительно сужают сечение всасывающего

трубопровода. Между различными диаметрами

труб встраивать эксцентричные переходники.
Арматуры, которые мешают течению, не

размещать прямо перед насосом.

Рис. 3

Благодаря объему жидкости во всасывающем

трубопроводе

становится

возможным

самовсасывание вихревым насосом.
Пример использования для жидкости, подобной

воде, 20 °C. Время откачки воздуха прим. 5 минут.

Рис. 4
