Типовой ряд MPB в блочной конструкции
Стр. 13
9240-850-ru
Ревизия 11
TM 8850
Издание 06/2013
5.4.4
Впускной трубопровод
Из впускных трубопроводов должен откачиваться
воздух в сторону резервуара, и они должны
укладываться постоянно по нисходящей к насосу.
Если устройства, встраиваемые в трубопроводы,
расположены горизонтально перед насосом, перед
ним может быть расположена низшая точка.
Отсюда трубопровод снова прокладывается с
подъёмом к насосу, и образовывающиеся здесь
пузырьки газа могут выйти через насос.
Арматуры, которые мешают течению, не
размещать прямо перед насосом.
5.4.5
Напорный трубопровод
Запорный клапан не располагать прямо над
насосом, а сначала установить перед ним
переходник.
Скорость жидкости по напорному патрубку в
случае необходимости может быть снижена.
5.4.6
Откачка воздуха и слив жидкости
Откачка воздуха может осуществляться в
напорном трубопроводе или перед напорным
клапаном.
Трубопровод для откачки воздуха может быть
также обходным, откачивающим или промывным
трубопроводом.
Кожух насоса в стандартном исполнении
оборудован
выпускным
подсоединением.
Дополнительно может быть просверлено сливное
отверстие. См.
рис. 5
Шаблон для сверления отверстий см.
раздел 10.1.

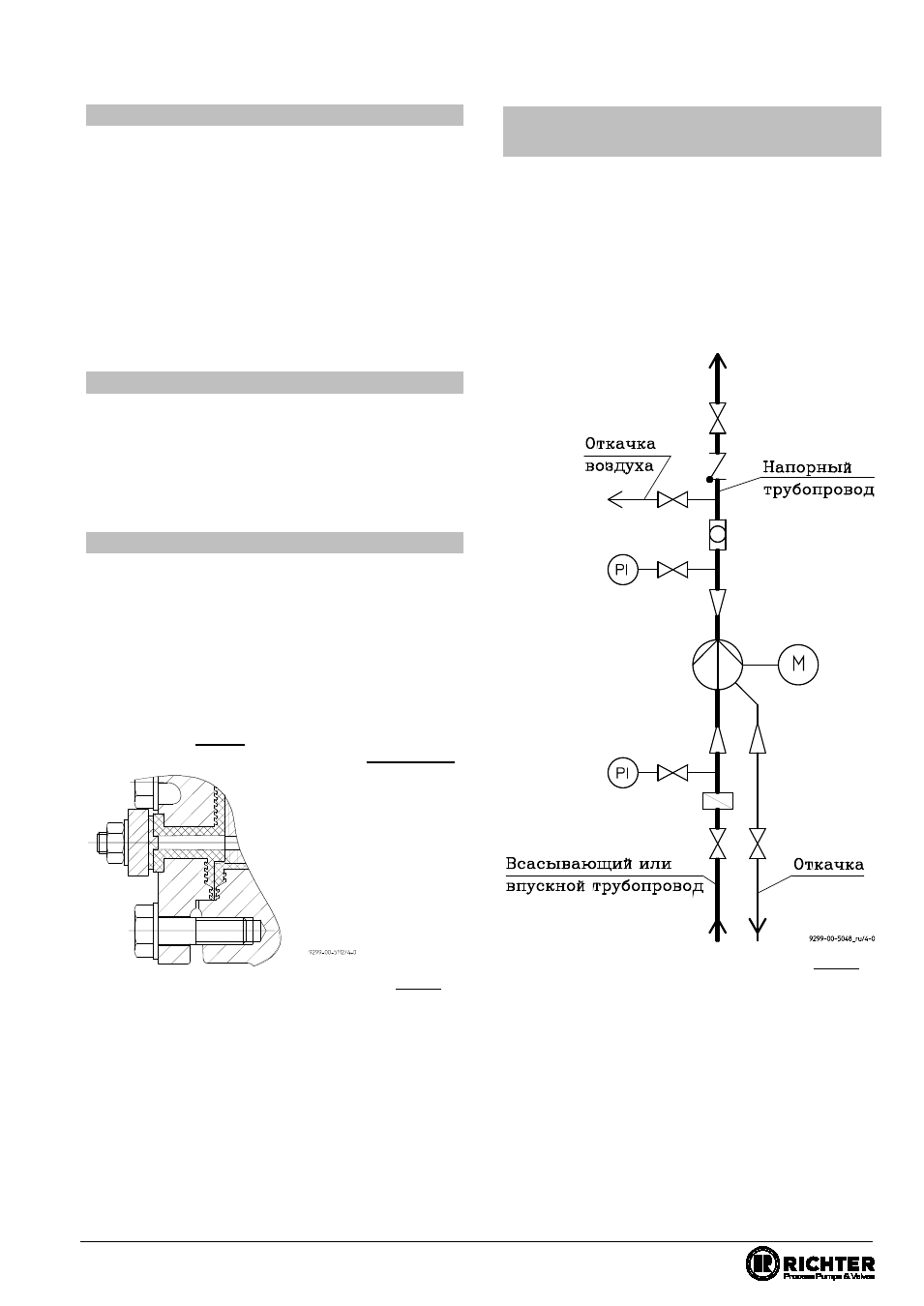

Рис. 5
5.5
Устройства, встраиваемые в
трубопровод
Richter
может поставить по желанию следующие
устройства, встраиваемые в трубопровод:
♦
клапан обратного течения
♦
запорные органы
♦
смотровые стёкла
♦
впускной резервуар
♦
грязеуловитель
♦
манометр
Рис. 6
