Гидравлический распределитель ходовой части – Инструкция по эксплуатации JLG X17J Operator Manual
Страница 67

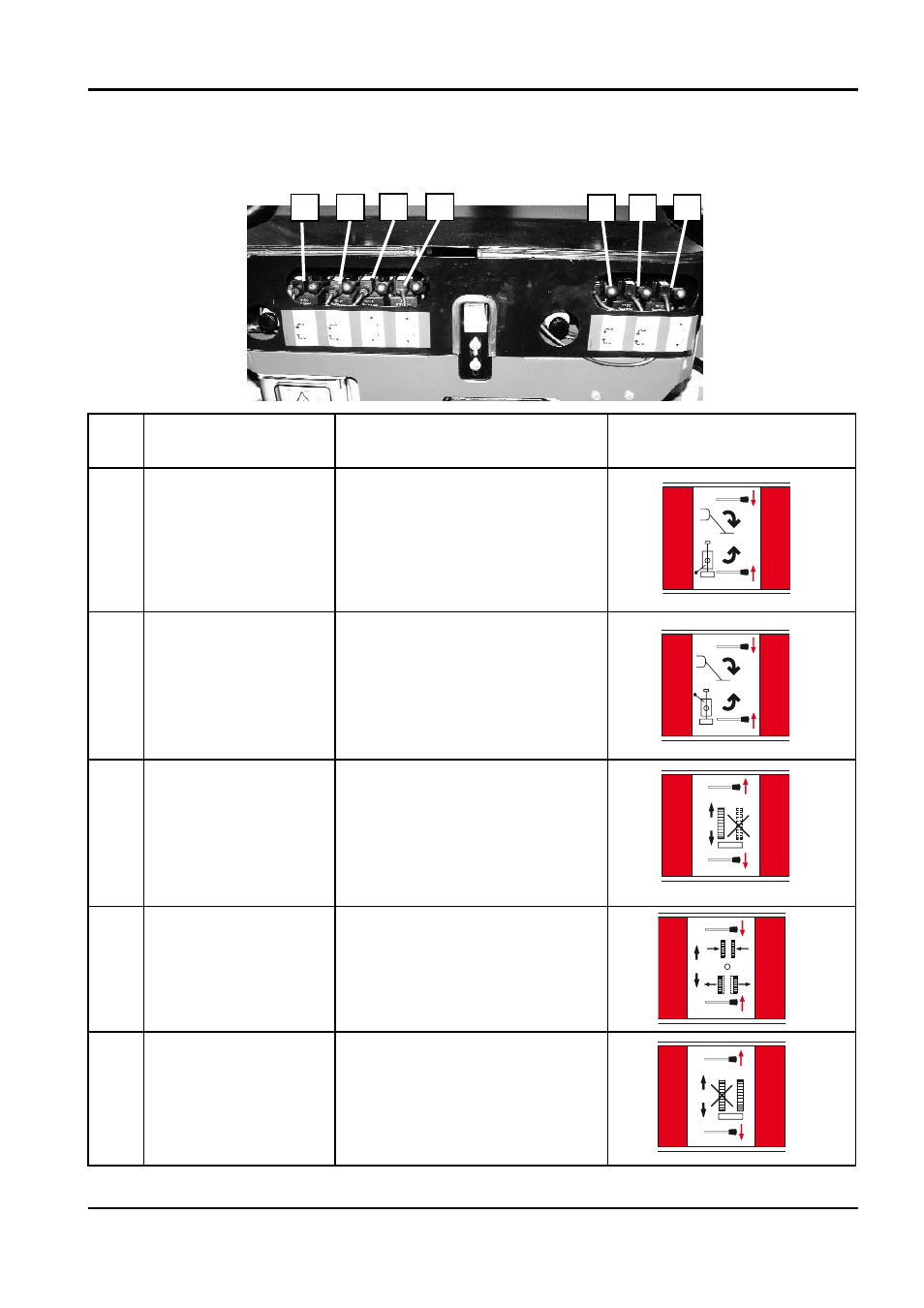

ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ ХОДОВОЙ ЧАСТИ
X17JR04110113
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X17J
JLG
63
1
2
3
4
5
6
7
№ Описание
Рычаг/
Полученное движение
Пиктограмма рядом
с устройством управления
1
Управление задним
левым стабилизато‑
ром
Перемещение рычага 1B вниз:
движение заднего левого стаби‑
лизатора вниз
Перемещение рычага 1A вверх:
движение заднего левого стаби‑
лизатора вверх
2
Управление перед‑
ним левым стабили‑
затором
Перемещение рычага 2B вниз:
движение переднего левого
стабилизатора вниз
Перемещение рычага 2A вверх:
движение переднего левого
стабилизатора вверх
3
Управление левым
ходовым механиз‑
мом
Перемещение рычага 3A вниз:
перемещение левой гусеницы
вперед
Перемещение рычага 3B вверх:
перемещение левой гусеницы
назад
4
Управление расши‑
рением
шасси на гусенич‑
ном ходу
Перемещение рычага 4A вниз:
шасси расширяется
Перемещение рычага 4B вверх:
шасси сужается
5
Управление правым
ходовым механиз‑
мом
Перемещение рычага 5A вниз:
перемещение правой гусени‑
цы вперед
Перемещение рычага 5A вверх:
перемещение правой гусени‑
цы назад
