Инструкция по эксплуатации JLG X17J Operator Manual
Страница 15
X17JR04110113
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X17J
JLG

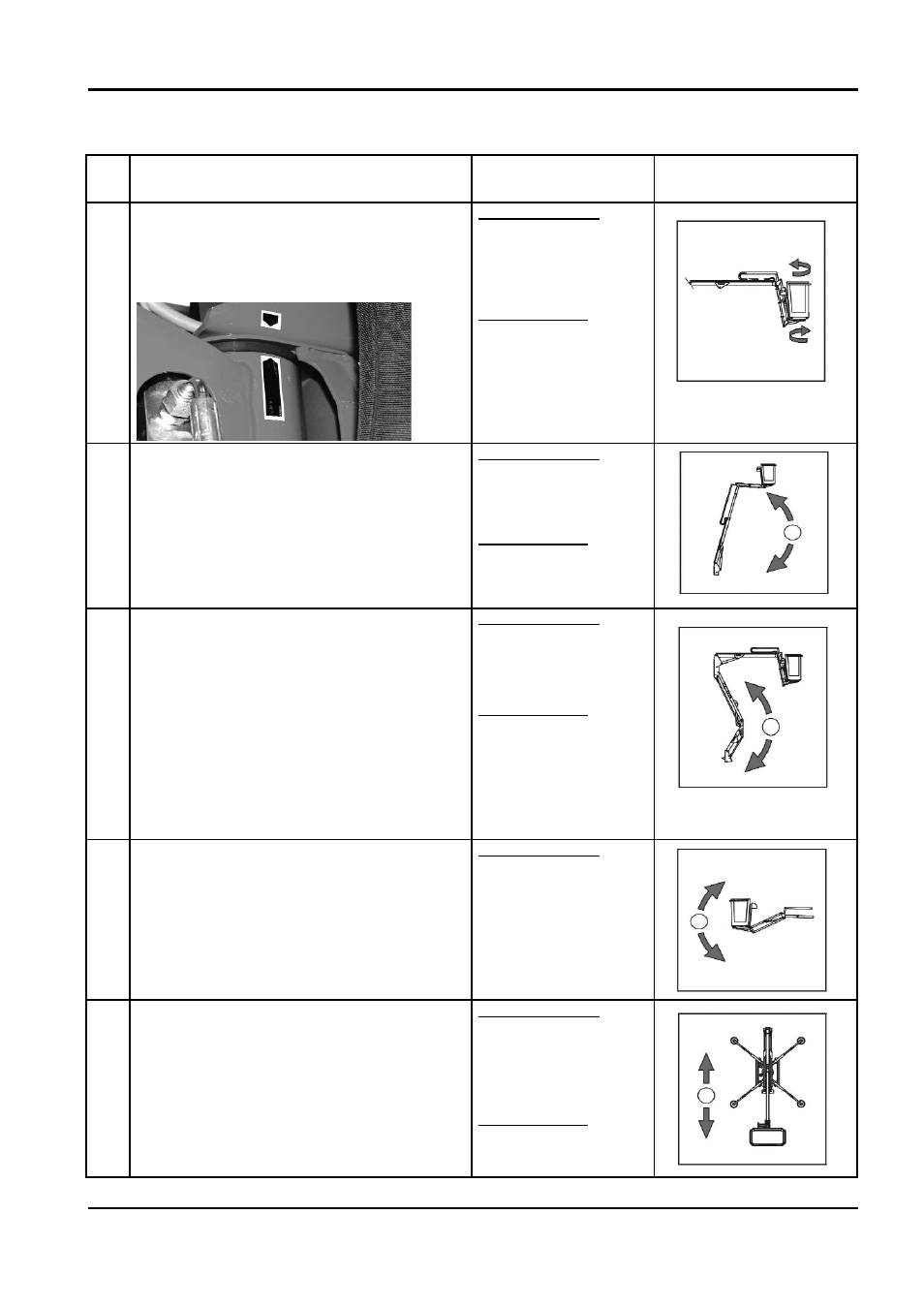

11
№ О
ПИСАНИЕ
НАПРАВЛЕНИЯ РЫЧАГОВ
/
ПОЛУЧЕННОЕ ДВИЖЕНИЕ
П
ИКТОГРАММА РЯДОМ С
УСТРОЙСТВОМ УПРАВЛЕНИЯ
2
Рычаг поворота рабочей площадки
Этот рычаг позволяет оператору пово‑
рачивать рабочую площадку.
О выравнивании рабочей площадки
сигнализируют две стрелки‑указателя.
рычаг вперед:
поворот рабочей
площадки против
часовой стрелки
рычаг назад:
поворот рабочей
площадки по часо‑
вой стрелке
3
Рычаг управления третьей стрелой
Этот рычаг дает оператору возмож‑
ность поднимать или опускать тре‑
тью стрелу платформы.
рычаг вперед:
поднимает третью
стрелу
рычаг назад:
опускает третью
стрелу
4
Рычаг управления первой и второй
стрелой
Этот рычаг дает оператору возмож‑
ность поднимать или опускать первую
и вторую стрелы платформы. Синхрон‑
ные движения первой и второй стрелы
обеспечивают максимальный вылет во
время работы, они достигаются благо‑
даря специальной конфигурации
системы и не зависят от способности
оператора.
рычаг вперед:
синхронно переме‑
щает первую и вто‑
рую стрелы вверх
рычаг назад:
синхронно переме‑
щает первую и вто‑
рую стрелы вниз
5
Рычаг управления поперечиной
Этот рычаг дает оператору возмож‑
ность поднимать или опускать стрелу
поперечины.
рычаг вперед:
поднимает стрелу
поперечины
рычаг назад:
опускает стрелу
поперечины
6
Рычаг управления телескопической
стрелой
Этот рычаг дает оператору возмож‑
ность выдвигать и втягивать телеско‑
пическую стрелу.
рычаг вперед:
втягивается теле‑
скопическую стре‑
лу в направлении
машины
рычаг назад:
выдвигает телеско‑
пическую стрелу
